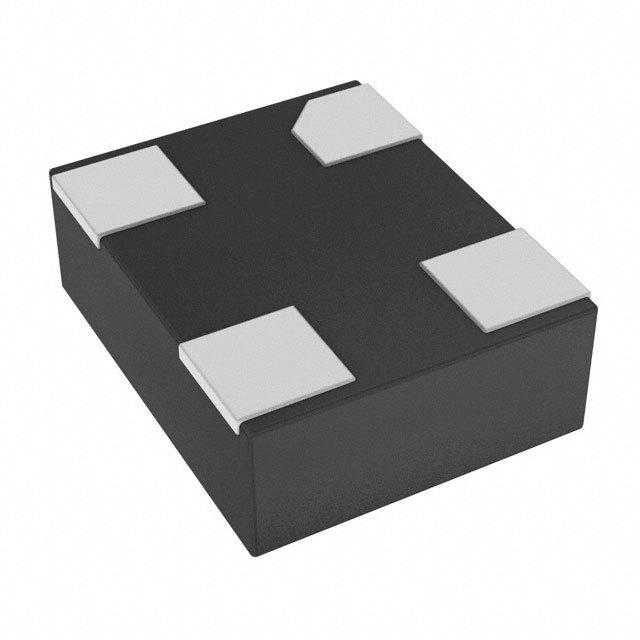

DSC1001CI5-004.0000T

产品分类: 有源晶振
产品描述: ±10ppm 4MHz 贴片安装 3.2mm*2.5mm*900μm
供应商型号: DSC1001CI5-004.0000T
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 有源晶振 DSC1001CI5-004.0000T

DSC1001CI5-004.0000T概述


    产品简介


    DSC1001/3/4 概述
    DSC1001/3/4 是一款基于硅MEMS技术的CMOS振荡器家族,由Microchip Technology Inc.设计。这些振荡器提供从1 MHz到150 MHz的频率范围,适用于多种消费类、工业和移动电子应用。凭借其卓越的稳定性和低功耗特性,它们是用于恶劣环境下的理想选择。

    技术参数


    主要技术规格:
    - 频率范围:1 MHz 至 150 MHz
    - 稳定性:±10 ppm 至 ±50 ppm(视型号而定)
    - 工作电压:1.7V 至 3.6V
    - 工作温度范围:
    - 扩展工业级:-40°C 至 105°C
    - 工业级:-40°C 至 85°C
    - 商用级:-20°C 至 70°C
    - 功耗:
    - 工作电流:6 mA(1 MHz)
    - 待机电流:15 μA(最大)
    - 封装尺寸:
    - 2.5 mm x 2.0 mm x 0.85 mm
    - 3.2 mm x 2.5 mm x 0.85 mm
    - 5.0 mm x 3.2 mm x 0.85 mm
    - 7.0 mm x 5.0 mm x 0.85 mm
    - 认证:符合MIL-STD 883标准,无铅、RoHS、Reach SVHC合规

    产品特点和优势


    DSC1001/3/4 的特点和优势包括:
    - 卓越的稳定性: 提供±10 ppm至±50 ppm的不同精度选项。
    - 宽工作电压范围: 从1.7V到3.6V,满足各种应用需求。
    - 超小型封装: 不同尺寸选项,适应紧凑设计要求。
    - 抗冲击和振动: 符合MIL-STD 883标准,适合在恶劣环境下使用。
    - 可靠性高: 基于硅MEMS技术,具有更高的可靠性和更低的故障率。
    - 易于替换: 采用标准封装,可直接替换行业标准的晶体振荡器。
    - 电池寿命长/功耗低: 超低待机电流和工作电流,延长设备的电池寿命。
    - 经济实惠: 成本效益高,适合大规模生产。

    应用案例和使用建议


    应用场景:
    - 移动应用
    - 消费电子产品
    - 便携式电子产品
    - DVR、CCTV监控摄像头
    - 工业应用
    - 低轮廓应用
    使用建议:
    - 在选择具体型号时,根据所需频率范围、温度范围和稳定性等级进行匹配。
    - 注意输出负载和电源电流参数,确保在特定频率下正确配置。
    - 使用推荐的封装和布局,以获得最佳的电气性能。
    - 在组装过程中遵循建议的焊接工艺参数,以确保可靠的连接。

    兼容性和支持


    兼容性:
    - DSC1001/3/4 可直接替换相同封装的标准晶体振荡器,确保良好的互换性。

    支持和服务:
    - Microchip提供详尽的技术文档、参考设计和支持资源。
    - 客户可联系当地的Microchip销售办事处获取更多技术支持和购买渠道信息。

    常见问题与解决方案


    常见问题及解决方案:
    1. 频率不稳定
    - 原因: 可能由于电源电压波动或温度变化。
    - 解决办法: 确保电源电压稳定,并且温度在规定的范围内。
    2. 输出信号质量差
    - 原因: 输出负载不匹配。
    - 解决办法: 确保输出负载在规定范围内,并根据具体频率调整。
    3. 功耗过高
    - 原因: 工作电流超出正常范围。
    - 解决办法: 检查电源电压是否正确,确保系统工作在推荐的工作电压范围内。

    总结和推荐


    综合评估:
    DSC1001/3/4是一款高性能、稳定可靠的振荡器,适用于多种复杂的应用场景。其出色的稳定性、宽泛的工作温度范围和低功耗特性使其成为业界领先的解决方案。该产品非常适合那些对可靠性有高要求的应用,如消费电子产品、工业控制系统和移动设备。
    推荐:
    强烈推荐使用DSC1001/3/4振荡器。它不仅提供了卓越的性能和稳定性,而且其经济实惠的价格和广泛的适用性也使其成为众多设计项目的理想选择。无论是新开发项目还是现有产品的升级,它都能为您提供坚实的支持。

DSC1001CI5-004.0000T参数

参数
频率 4MHz
频率稳定性 ±10ppm
频率容差 -
长*宽*高 3.2mm*2.5mm*900μm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

DSC1001CI5-004.0000T厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

DSC1001CI5-004.0000T数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 有源晶振 MICROCHIP TECHNOLOGY DSC1001CI5-004.0000T DSC1001CI5-004.0000T数据手册

DSC1001CI5-004.0000T封装设计

查看详情并下载
Symbol
Footprint
3D Model
