DSC-TIMEFLASH2-KIT1

产品分类: 晶振配件
产品描述: Microchip 微芯 振荡器, 编程器, 使用于Microchip MEMS 振荡器
供应商型号: DSC-TIMEFLASH2-KIT1-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 晶振配件 DSC-TIMEFLASH2-KIT1

DSC-TIMEFLASH2-KIT1概述


    产品简介

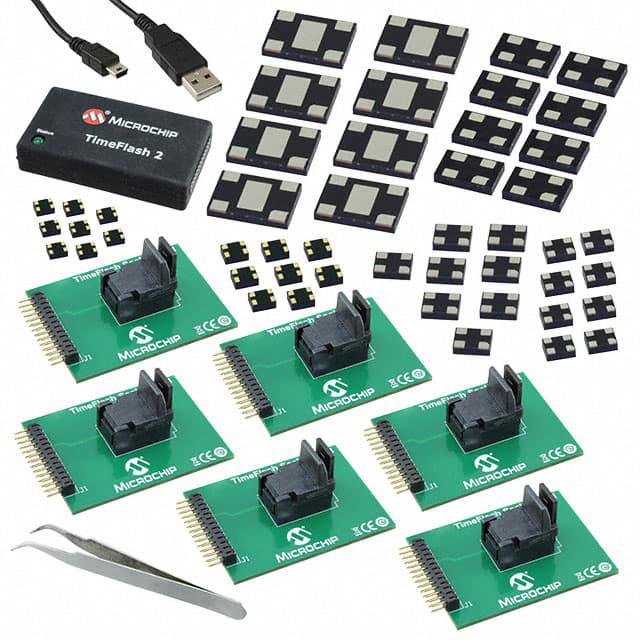

    Microchip的TimeFlash 2 Field Programming Kit是一款专为快速定制振荡器设计的工具。此套件使工程师能够将Microchip的现场可编程振荡器(MEMS振荡器)快速编程到任何所需的频率,从而实现快速原型制作和测试。这款工具易于使用且具备自动软件更新功能,使得频率准确性和电源消耗的测量变得非常简单。此外,Microchip的振荡器采用行业标准封装,是标准晶体振荡器的直接替换品。

    技术参数


    以下是TimeFlash 2 Field Programming Kit的主要技术参数和性能指标:
    - 供电方式: 通过USB电缆供电(微USB到USB A)
    - 工作电压: 振荡器的运行电压范围为1.8V至3.6V
    - 编程时间: 程序编写时间仅为2秒
    - 操作系统支持: 支持Windows 7, 8.1 和 10
    - 编程器尺寸: 2.5 × 1.25 × 0.5 英寸 (63.5 × 31.75 × 12.7 毫米)
    - 编程器重量: 0.2磅 (90克)

    产品特点和优势


    TimeFlash 2 Field Programming Kit具备以下独特功能和优势:
    - 快速定制频率: 用户可以几乎即时地将振荡器编程到任何所需的频率,加速设计验证过程。
    - 支持多种封装: 支持所有Microchip MEMS振荡器的封装尺寸,满足不同需求。
    - 多输出类型: 支持CMOS, LVPECL, LVDS, 和 HCSL输出类型,适用于不同的应用场景。
    - 测量能力: 可测量电流和稳定性,广泛适用于各种振荡器测试。
    - 用户友好界面: 具备易于使用的接口,并支持自动软件更新。

    应用案例和使用建议


    应用案例
    TimeFlash 2 Field Programming Kit在多个领域都有广泛的应用,例如通信设备、工业自动化、医疗设备等,尤其适合需要快速原型制作和高精度测试的场合。举例来说,在一个高速数据传输系统的设计过程中,工程师可以通过TimeFlash 2快速调整振荡器的频率以匹配所需的传输速率,确保系统的稳定性和可靠性。
    使用建议
    1. 频段选择: 在选择频率时,应考虑实际应用场景对频率的具体要求,如数据传输速率、信号完整性等。
    2. 兼容性确认: 确认所选振荡器的封装尺寸和输出类型是否符合实际硬件设计的需求。
    3. 环境测试: 在实际部署前,应在各种工作环境中测试振荡器的性能,以确保其稳定性。

    兼容性和支持


    TimeFlash 2 Field Programming Kit与多种Microchip MEMS振荡器完全兼容。此外,Microchip提供了全面的技术支持,包括但不限于在线软件更新、技术支持邮件(TimeFlashSupport@microchip.com)等服务,以确保用户能够充分利用这一工具的优势。

    常见问题与解决方案


    问题1: 如何安装软件?
    解决方案: 下载并安装TimeFlash 2.0 PC软件。具体安装步骤请参考Microchip官网上的指南。
    问题2: 编程时遇到错误提示怎么办?
    解决方案: 首先检查连接线是否牢固,然后尝试重新启动编程器并重试。如果问题仍然存在,联系Microchip的技术支持团队寻求帮助。

    总结和推荐


    综上所述,TimeFlash 2 Field Programming Kit是一款高效、易用的振荡器编程工具。其快速定制频率的能力、广泛的兼容性和强大的技术支持使其成为电子工程设计中不可或缺的一部分。对于需要高频、高精度和高稳定性的应用场景,强烈推荐使用TimeFlash 2 Field Programming Kit。

DSC-TIMEFLASH2-KIT1参数

参数
零件状态 在售
包装方式 散装

DSC-TIMEFLASH2-KIT1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

DSC-TIMEFLASH2-KIT1数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 晶振配件 MICROCHIP TECHNOLOGY DSC-TIMEFLASH2-KIT1 DSC-TIMEFLASH2-KIT1数据手册

DSC-TIMEFLASH2-KIT1封装设计

查看详情并下载
Symbol
Footprint
3D Model
