ADM00499

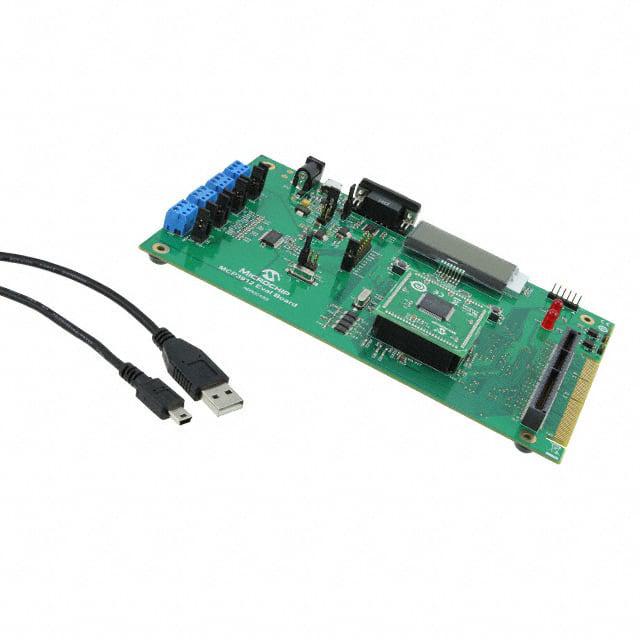

产品描述: MCP3912 Analog Front End Evaluation Board
供应商型号: ADM00499
供应商: 国内现货
标准整包数: 10
MICROCHIP TECHNOLOGY 评估、开发板开发工具 ADM00499

ADM00499概述

    MCP3912 ADC Evaluation Board for 16-Bit MCUs: Comprehensive Guide

    1. 产品简介


    产品概述
    - 产品类型: MCP3912 ADC Evaluation Board 是一款专为16位微控制器设计的模数转换器(ADC)评估板。
    - 主要功能: 该板能够提供对MCP3912四通道模拟前端(AFE)的全面评估,包括性能分析、噪声分布图、频域(FFT)、时域示波图及统计数值分析。
    - 应用领域: 主要应用于微控制器基应用开发平台,尤其适用于那些需要精确测量和信号处理的应用场景,如能量管理、工业控制和自动化系统。

    2. 技术参数


    性能指标
    - 通道数: 四通道
    - 采样率: 最高可达57 ksps(过采样比(OSR)=32)或95 dB SINAD(过采样比(OSR)=512)
    - 接口: SPI串行接口
    - 电源电压: 3V
    - 数据格式: 16位数字输出
    - 工作温度范围: -40°C到+85°C
    电气特性
    - 参考电压: 内置1.024V基准电压源
    - 输入阻抗: 高输入阻抗,以减少信号源的影响
    - 分辨率: 16位ADC
    工作环境
    - 温度范围: -40°C 到 +85°C
    - 湿度范围: 0%到90%(无凝结)

    3. 产品特点和优势


    独特功能
    - 高性能ADC: 支持高采样率和低噪声特性,确保高精度的模拟信号采集。
    - 易于使用: 通过USB接口连接PC,方便快速配置和数据交换。
    - 硬件设计: 采用四层板设计,提供稳定的电源供应和信号隔离,保证了良好的电气性能。
    - 多种模式选择: 通过编程选择不同的过采样比率,满足不同应用场景的需求。
    市场竞争力
    - 灵活性: 适用于各种类型的16位微控制器,具有广泛的兼容性和可扩展性。
    - 便捷性: 内置100针插件模块(PIM),便于与Microchip其他开发工具集成。

    4. 应用案例和使用建议


    应用场景
    - 能量管理: 可用于家庭和工业应用的能量管理系统,实现精准的能耗监测。
    - 工业控制: 在自动化生产线中,用于精确的传感器信号采集和控制。
    - 医疗设备: 在便携式医疗设备中,用于生物信号采集和分析。
    使用建议
    - 连接外部信号源: 确保使用合适的螺纹终端连接器,正确连接外部信号源,避免引入干扰。
    - 软件配置: 使用Microchip提供的Energy Management Utility软件进行设置,确保最佳的采样频率和过采样比率。
    - 注意事项: 在使用过程中注意环境温度和湿度的变化,保持在规定的工作范围内。

    5. 兼容性和支持


    兼容性
    - 微控制器: 与Microchip的16位微控制器系列兼容,如PIC24FJ256GA110。
    - 开发工具: 兼容Microchip的Explorer 16开发板及其他高引脚数的PIC设备演示板。
    支持
    - 文档: 提供详细的用户指南和技术手册。
    - 技术支持: 用户可以通过Microchip官网获得技术支持和在线讨论组的帮助。

    6. 常见问题与解决方案


    常见问题
    - 采样率不准确: 检查时钟源设置是否正确,确认晶振或MCU输出是否正常。
    - 输出数据异常: 确认SPI通信线路无误,检查配置参数是否符合要求。
    解决方案
    - 重新配置时钟源: 调整跳线位置,确保正确的时钟源被使用。
    - 检查配置参数: 使用Microchip的软件工具重新配置SPI通信参数,确保与外部信号源匹配。

    7. 总结和推荐


    综合评估
    - 优点:
    - 高精度: MCP3912提供了出色的模拟信号采集能力,适合高性能应用。
    - 易用性: 通过用户友好的软件界面和简单的硬件设计,使评估和调试变得轻松。
    - 广泛兼容性: 兼容多种微控制器和开发工具,提供灵活的应用选择。
    推荐
    - 强烈推荐: MCP3912 ADC Evaluation Board 是一个优秀的评估工具,适合需要高精度模拟信号采集的工程师和研究人员。它不仅提供了强大的功能,还具备易用性和广泛的应用范围,值得在各种项目中使用。

ADM00499参数

参数
零件状态 在售
包装方式 散装

ADM00499厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ADM00499数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 评估、开发板开发工具 MICROCHIP TECHNOLOGY ADM00499 ADM00499数据手册

ADM00499封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1930.04
200+ ¥ 1895.88
1000+ ¥ 1878.8
库存: 70
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 19300.4
