首页  >  产品百科  >  DSC1001DI2-029.5000

DSC1001DI2-029.5000

产品分类: 有源晶振
产品描述: ±25ppm 29.5MHz 贴片安装 2.5mm*2mm*900μm
供应商型号: DSC1001DI2-029.5000-ND
供应商: Digi-Key
标准整包数: 1

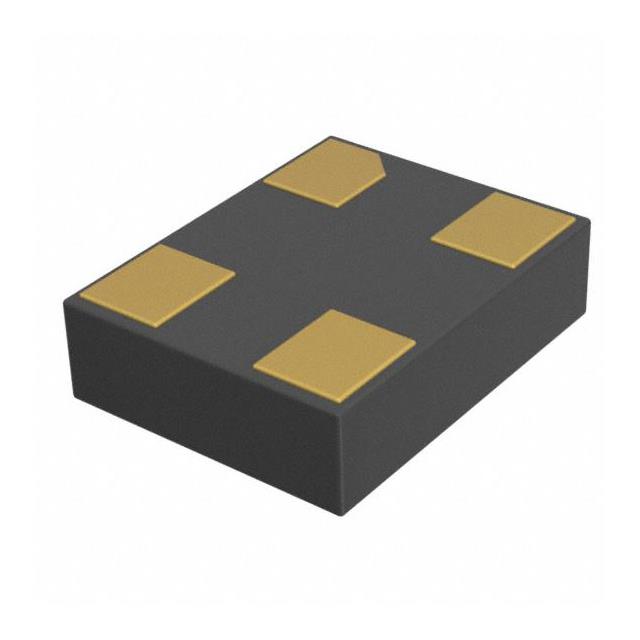

MICROCHIP TECHNOLOGY 有源晶振 DSC1001DI2-029.5000

DSC1001DI2-029.5000概述

    DSC1001/3/4 Silicon MEMS-Based CMOS Oscillators

    1. 产品简介


    DSC1001/3/4 是一款基于硅MEMS的CMOS振荡器家族,专为广泛的电压范围和温度条件下的应用而设计。这些振荡器提供优异的抖动和稳定性性能,适用于移动应用、消费电子、便携式电子设备、DVR、CCTV、监控摄像头以及工业应用等场景。

    2. 技术参数


    DSC1001/3/4 的主要技术参数如下:
    - 频率范围: 1 MHz 至 150 MHz
    - 温度稳定性: ±10 ppm 至 ±50 ppm
    - 工作电压: 1.7 V 至 3.6 V
    - 工作温度范围:
    - 工业级扩展: -40°C 至 105°C
    - 工业级: -40°C 至 85°C
    - 商业级: -20°C 至 70°C
    - 低功耗:
    - 操作电流: 6 mA(1 MHz)
    - 待机电流: 最大 15 μA
    - 超紧凑封装:
    - 2.5 mm x 2.0 mm x 0.85 mm
    - 3.2 mm x 2.5 mm x 0.85 mm
    - 5.0 mm x 3.2 mm x 0.85 mm
    - 7.0 mm x 5.0 mm x 0.85 mm
    - 抗冲击振动: 符合 MIL-STD 883 标准
    - 环保认证: 无铅、RoHS、Reach SVHC 合规
    - 可靠性认证: AEC-Q100 认证

    3. 产品特点和优势


    DSC1001/3/4 的显著特点是:
    - 兼容性: 管脚兼容行业标准振荡器,可直接替换
    - 高可靠性: 半导体级可靠性,远高于石英
    - 快速生产周期: 缩短大规模生产时间
    - 延长电池寿命/降低功耗: 在相同工作条件下,具有更低的功耗
    - 紧凑塑料封装: 易于集成到各种设备中
    - 成本效益: 性价比高,适合大规模应用

    4. 应用案例和使用建议


    实际应用案例:
    - 便携式电子产品: 如智能手机和平板电脑中的时钟源
    - 安防监控: 如DVR和CCTV系统中的时钟稳定器
    使用建议:
    - PCB布局: 建议在电源层和接地层之间添加去耦电容以减少噪声干扰
    - 环境温度: 在极端温度环境下工作时,需确保系统能在指定的工作温度范围内正常运行

    5. 兼容性和支持


    兼容性:
    - DSC1001/3/4 可直接替换现有行业标准振荡器,无需修改电路板设计
    - 支持多种封装选项,如CDFN和DFN,方便不同应用需求的选择
    支持和维护:
    - Microchip 提供全面的技术支持和售后服务,包括在线文档、开发工具和客户支持热线

    6. 常见问题与解决方案


    常见问题及其解决方案:
    - 问题: 振荡器输出不稳定
    - 解决方案: 检查输入电压是否在规定范围内,并确认电路板布局是否合理
    - 问题: 输出频率偏移
    - 解决方案: 调整负载电容值,使其符合规定的范围

    7. 总结和推荐



    总结

    :
    - 主要优点: DSC1001/3/4 振荡器具有高稳定性、低功耗和紧凑封装等特点,非常适合在严苛环境中工作的应用场合
    推荐:
    - 总体评价: 鉴于其卓越的性能和广泛的应用范围,强烈推荐使用 DSC1001/3/4 振荡器。无论是便携式设备还是工业控制系统,这款振荡器都能提供可靠的时钟信号,从而保证系统的稳定性和可靠性。

DSC1001DI2-029.5000参数

参数
频率 29.5MHz
频率稳定性 ±25ppm
频率容差 -
长*宽*高 2.5mm*2mm*900μm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

DSC1001DI2-029.5000厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

DSC1001DI2-029.5000数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 有源晶振 MICROCHIP TECHNOLOGY DSC1001DI2-029.5000 DSC1001DI2-029.5000数据手册

DSC1001DI2-029.5000封装设计

查看详情并下载
Symbol
Footprint
3D Model
