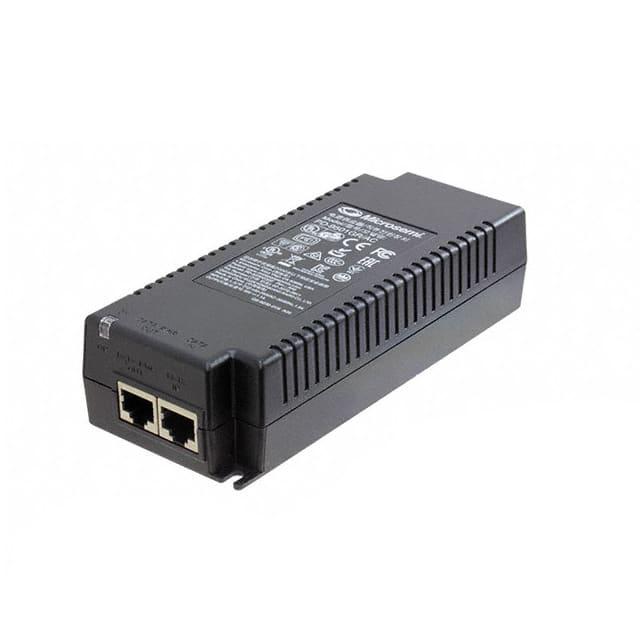

PD-9501GR/AC

产品分类: 开关电源
产品描述: 60W 1 100V(AC) 240V(AC) 桌面安装 151mm*62mm*38mm
供应商型号: 494-PD-9501GR/AC
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 开关电源 PD-9501GR/AC

PD-9501GR/AC概述

    Microsemi PD-9501GR Midspan 技术手册解析

    1. 产品简介


    Microsemi 的 PD-9501GR 是一款专为远程供电设计的单端口解决方案,适用于现有的高功率应用及新兴的高功率应用。它特别为支持 IEEE 802.11n 和 IEEE 802.3at 接入点、全景倾斜旋转(PTZ)和球形摄像头、IP 视频电话、瘦客户端等提供高达 60W 的功率,并且兼容任何符合 IEEE 802.3af 标准的终端设备,如 VoIP 电话、IP 摄像头和无线局域网接入点。此外,它还能为现有的 10/100Base-T 设备以及新兴的无线千兆设备(如 Wi-MAX 和无线 IEEE 802.11n 接入点)供电。

    2. 技术参数


    - 端口数量:1 个
    - 数据传输速率:10/100/1000 Mbps
    - 电源分配:
    - 输出数据对:1/2 (-) 和 3/6 (+)
    - 备用数据对:7/8 (-) 和 4/5 (+)
    - 输出电压:55 VDC
    - 用户端口功率:60W(4 对线缆保证)
    - 输入电源:
    - 交流输入电压范围:100 至 240 VAC
    - 输入电流:1.5A @100-240 VAC
    - 频率:50 至 60 Hz
    - 尺寸:62mm (W) x 38mm (H) x 151mm (L),即 2.44 英寸 x 1.5 英寸 x 5.94 英寸
    - 重量:裸重 0.71 磅(320 克)
    - 环境条件:
    - 工作温度范围:14º 到 113ºF (-10ºC 到 45ºC) @ 60W;14º 到 131ºF (-10ºC 到 55ºC) @ 30W
    - 最大湿度:90%,非冷凝状态
    - 存储温度范围:–4º 到 158ºF(–20º 到 70ºC)
    - 存储湿度范围:最大 95%,非冷凝状态
    - 可靠性:MTBF:240,000 小时 @ 25ºC
    - 热性能:30 BTU/Hr @ 100Vac
    - 保修期:1 年
    - 认证:IEEE 802.3at(PoE)、RoHS 符合、WEEE 符合、CE 认证、FCC 第 15 部分、EN 55022 Class B(发射)、EN 55024(抗扰度)、VCCI、UL/cUL 符合 EN 60950-1、GS 标志符合 EN 60950-1

    3. 产品特点和优势


    - 兼容性:符合 IEEE 802.3at 标准,同时兼容 IEEE 802.3af 终端设备。
    - 高效性:能够为所有 4 对线缆提供 60W 的功率。
    - 安全性:低功率设备仅获取所需的功率,自动检测并保护非标准以太网终端。
    - 便捷性:支持插件式安装,无需额外配置。
    - 紧凑设计:适合安装于 WLAN 接入点和 IP 摄像机。
    - 可靠性能:具有高可靠性的故障时间预测(MTBF),可长期稳定运行。

    4. 应用案例和使用建议


    - PTZ Dome Camera:将 PD-9501GR 用于 PTZ Dome Camera 可实现远程控制和供电,适用于大型安防监控系统。
    - IP Video Phone:通过 PD-9501GR 为 IP 视频电话供电,可确保高质量音视频通信,广泛应用于企业和家庭。
    - WLAN Access Point:为 WLAN 接入点提供可靠的供电保障,满足各种复杂的网络环境需求。
    - 使用建议:在安装前确保终端设备已通过适当的分类识别,并根据环境温度选择合适的供电功率等级。确保设备安装在适宜的工作环境中,避免潮湿和高温条件。

    5. 兼容性和支持


    PD-9501GR 与其他 IEEE 802.3af/at 标准的终端设备完全兼容,可以轻松集成到现有的网络架构中。Microsemi 提供完善的技术支持和服务,确保客户在使用过程中能够获得必要的帮助。

    6. 常见问题与解决方案


    - 问题:如何检测设备是否正常工作?
    - 解决方法:检查设备上的黄色和绿色指示灯。黄色灯亮表示 AC 电源正常,绿色灯亮表示通道电源正常。
    - 问题:设备无法启动怎么办?
    - 解决方法:首先确认电源连接正确且电压稳定。检查设备是否处于过温保护状态。如果以上步骤无法解决问题,联系技术支持寻求进一步帮助。

    7. 总结和推荐


    PD-9501GR Midspan 是一款高性能、高度可靠的产品,尤其适合需要高功率供电的应用场景。其优异的兼容性、安全性和易用性使其在市场上具备显著的竞争优势。建议用户在选择 PoE 中继器时优先考虑 PD-9501GR,以确保最佳的供电和数据传输效果。

PD-9501GR/AC参数

参数
电压-输出2 -
输出数量 1
负载调节 -
最大输入电压 240V(AC)
电压-输出3 -
电压-输出1 -
电流-输出2 -
电流-输出1 -
最小输入电压 100V(AC)
输出功率 60W
电压-输出4 -
长*宽*高 151mm*62mm*38mm
安装方式 桌面安装
零件状态 在售
包装方式 袋装

PD-9501GR/AC厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PD-9501GR/AC数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 开关电源 MICROCHIP TECHNOLOGY PD-9501GR/AC PD-9501GR/AC数据手册

PD-9501GR/AC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 142.5492 ¥ 1204.5407
10+ $ 127.449 ¥ 1076.9441
库存: 17
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1204.54
