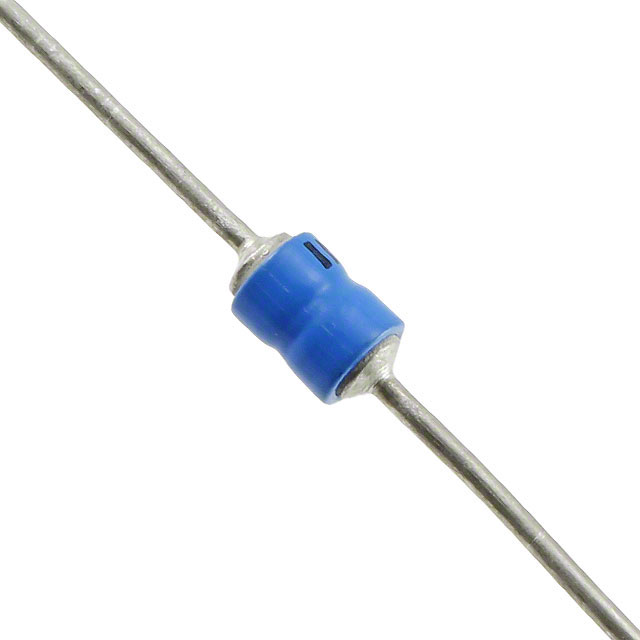

JANTX1N6123A

产品分类: TVS二极管/ESD抑制器
产品描述: 500W 7.1A 70.1V 48.5V CASE E 通孔安装
供应商型号: 1086-2553-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 JANTX1N6123A

JANTX1N6123A概述


    产品简介


    1N6103A – 1N6137A:双向瞬态电压抑制器
    本系列是由Microsemi公司生产的瞬态电压抑制器(TVS),具备行业认可的无空隙、密封玻璃封装,专为高可靠性应用设计。这些TVS产品适用于需要极低故障率的应用场景,如军事、航空航天及工业控制领域。该系列产品具有多种电压等级选择,适用于不同的应用需求。

    技术参数


    - 工作峰值电压(VWM)范围: 5.7 V至152 V
    - 峰值脉冲功率(PPP): 500瓦(10/1000 µs脉冲)
    - 工作温度范围: -55°C 至 +175°C
    - 稳态功率 (PD):
    - @TL = 75°C: 3.0 W
    - @TA = 25°C: 2.0 W
    - 重复脉冲率: 0.01%
    - 焊接温度 (TSP): 260°C(@ 10秒)

    产品特点和优势


    1. 高浪涌电流和峰值脉冲功率: 可有效保护敏感电路免受瞬态电压冲击。
    2. 无空隙、密封硬玻璃结构: 高可靠性和耐用性。
    3. 内部“类别1”冶金键合: 提升机械强度和电气性能。
    4. 军用级别认证: 包括JAN、JANTX、JANTXV 和JANS认证版本。
    5. 多电压容差选项: 提供不同的电压容差,以适应不同应用需求。
    6. 符合RoHS标准: 商业级型号可选择无铅材料。
    7. 辐射耐受性: 具有较高的抗辐射能力。

    应用案例和使用建议


    应用场景:
    - 军事应用: 在极端环境下提供可靠的瞬态电压保护。
    - 工业自动化: 用于控制电路和传感器,提高系统的稳定性和安全性。
    - 通信系统: 保护敏感电子设备免受雷击和其他瞬态电压的影响。
    使用建议:
    - 确保安装时使用适当的焊接工艺,避免过热导致器件损坏。
    - 注意不同电压等级的选择,根据具体应用场景选择合适的电压等级。
    - 考虑到工作温度范围,选择适合工作环境的产品型号。

    兼容性和支持


    该系列产品的封装形式包括轴向引线封装和表面贴装MELF封装,兼容多种板载布局方式。厂商提供了详尽的技术支持文档和售后服务,确保客户在使用过程中能够获得及时的帮助。

    常见问题与解决方案


    1. 焊接温度过高导致器件损坏:
    - 解决方法: 使用适当的焊接工艺,严格控制焊接时间和温度。
    2. 瞬态电压冲击导致器件失效:
    - 解决方法: 确保正确安装和选用适合的电压等级,以应对预期的瞬态电压。
    3. 温度过高导致的热失控:
    - 解决方法: 使用适当的散热措施,如增加散热片或选择具有更好热传导特性的PCB材料。

    总结和推荐


    1N6103A – 1N6137A 是一款高性能的双向瞬态电压抑制器,特别适用于高可靠性要求的应用场合。其高浪涌电流能力和出色的耐温性能使其成为各类苛刻环境下保护敏感电子设备的理想选择。结合其广泛的工作电压范围和灵活的封装形式,这款产品在市场上具有较强的竞争力。
    综上所述,强烈推荐使用 1N6103A – 1N6137A 在需要高可靠性和强瞬态电压防护的应用中。

JANTX1N6123A参数

参数
极性 -
工作电压 -
箝位电压 70.1V
击穿电压 48.5V
峰值脉冲电流 7.1A
峰值脉冲功率 500W
通用封装 CASE E
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

JANTX1N6123A厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
