JAN1N6473

产品分类: TVS二极管/ESD抑制器
产品描述: 1.5KW 207A 41.4V 27V CASE G 通孔安装
供应商型号: 1086-2290-ND
供应商: Digi-Key
标准整包数: 1

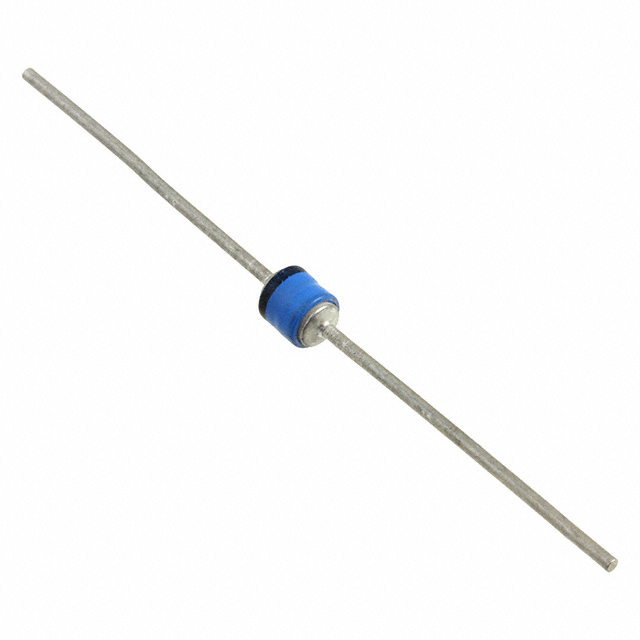

MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 JAN1N6473

JAN1N6473概述

    高品质瞬态电压抑制器产品概述

    1. 产品简介


    Voidless-Hermetically-Sealed Unidirectional Transient Suppressors 是由Microsemi公司推出的系列瞬态电压抑制器(TVS)。这些产品适用于需要高可靠性且不能容忍任何故障的应用场合,例如军事和航空航天领域。它们提供了一个从5.0到51.6伏的工作峰值“隔离”电压选择,并具有1500瓦的峰值脉冲功率等级。此外,产品还采用了三重层防护和内部冶金结合,以确保高可靠性。

    2. 技术参数


    以下是Voidless-Hermetically-Sealed Unidirectional Transient Suppressors 的关键技术规格和性能参数:
    - 额定工作温度范围:-55°C 到 +175°C
    - 峰值脉冲功率(25°C):1500瓦 @ 10/1000微秒
    - 重复脉冲频率(占空比):0.01%
    - 正向浪涌电流:130安培@ 8.33毫秒半正弦波
    - 正向电压:1.5V @ 4安培直流和4.8V @ 100安培(脉冲)
    - 稳态功率:3.0瓦 @ TA = 25°C
    - 热阻抗:50.0°C/W @ 3/8英寸引线长度
    - 焊锡温度:260°C 最大值 10秒

    3. 产品特点和优势


    - 高浪涌电流和峰值脉冲功率:为敏感电路提供瞬态电压保护。
    - 三重层防护:通过三层表面保护提高设备的可靠性。
    - 内部“一级”冶金结合:增强设备在苛刻环境下的稳定性。
    - 无气泡密封玻璃封装:提供稳定的密封效果,避免外部湿气对内部元器件的影响。
    - 军用认证:符合MIL-PRF-19500/552标准,具备JAN/TX/TXV资格。
    - 可选的表面贴装配置:增加US后缀(如1N6469US),使其适合表面贴装。
    - 极高的可靠性:通过无气泡密封设计和高强度结构提高产品寿命。
    - 宽泛的工作电压范围:从5.0V到51.6V,适合多种应用需求。

    4. 应用案例和使用建议


    - 应用实例:这类TVS广泛应用于高可靠性系统,例如通信设备、汽车电子、军事设备等。
    - 使用建议:建议在使用时注意其工作温度范围,避免超过规定的最大温度限制。此外,正确的安装方法和良好的散热设计有助于延长产品寿命。

    5. 兼容性和支持


    - 兼容性:这些TVS产品与现有的各种电子元件兼容,适用于广泛的电气和电子系统。
    - 支持:制造商提供了详尽的技术文档和客户支持服务,以帮助用户更好地理解和使用这些产品。

    6. 常见问题与解决方案


    - 问题:设备在高温环境下出现性能下降。
    - 解决办法:检查散热措施是否有效,适当增加散热片或降低工作环境温度。
    - 问题:无法正常工作,输出电压异常。
    - 解决办法:检查连接是否正确,确认正负极性是否正确。

    7. 总结和推荐


    综上所述,Voidless-Hermetically-Sealed Unidirectional Transient Suppressors 系列产品凭借其卓越的可靠性和广泛的适用范围,在高可靠性应用场景中表现出色。它提供了多种工作电压选择和高峰值脉冲功率等级,能够在严苛环境中保护敏感电路。对于需要高性能瞬态电压保护的应用,强烈推荐使用此系列产品。

JAN1N6473参数

参数
工作电压 -
箝位电压 41.4V
击穿电压 27V
峰值脉冲电流 207A
峰值脉冲功率 1.5KW
极性 -
通用封装 CASE G
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

JAN1N6473厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JAN1N6473数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 MICROCHIP TECHNOLOGY JAN1N6473 JAN1N6473数据手册

JAN1N6473封装设计

查看详情并下载
Symbol
Footprint
3D Model
