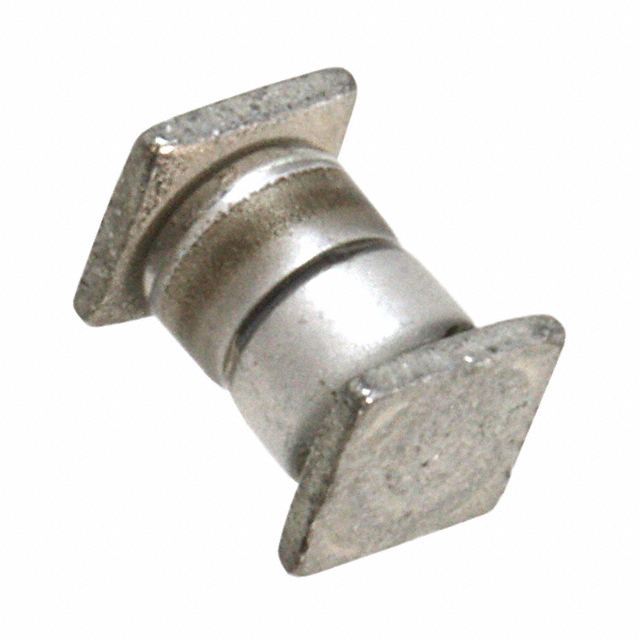

JANTX1N6465US

产品分类: TVS二极管/ESD抑制器
产品描述: 500W 69A 41.4V 27V E-MELF 贴片安装
供应商型号: 1086-1059-ND
供应商: Digi-Key
标准整包数: 100
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 JANTX1N6465US

JANTX1N6465US概述

    1N6461US – 1N6468US:高压防浪涌二极管

    产品简介


    1N6461US至1N6468US系列为500瓦峰值脉冲功率(PPP)无空腔密封玻璃封装的单向瞬态电压抑制器(TVS),具有极高的可靠性和稳定性。这些器件专为军事及高可靠性应用设计,能够在恶劣环境中有效保护敏感电路。它们适用于广泛的应用场景,如军事、航空航天及高端工业应用。此外,这些TVS器件也提供通孔安装版本,便于灵活集成到不同的电路设计中。

    技术参数


    - 工作温度范围:-55°C 至 +175°C
    - 峰值脉冲功率 (PPP):500 瓦
    - 热阻 (RӨJEC):20 °C/W
    - 最大反向脉冲电流 (IPP):35 安培
    - 钳位电压 (VC):78.5 伏特(最大)
    - 反向峰值功率耗散 (PR):2.5 瓦
    - 耐热性:符合RoHS标准
    - 认证:MIL-PRF-19500/551合格,可选JAN、JANTX和JANTXV级别

    产品特点和优势


    - 坚固耐用:采用硬玻璃封装和内部第一类冶金键合,提供卓越的机械强度和热稳定性。
    - 高可靠性和稳定性:通过军用级认证,适用于高可靠性的要求严格的场合。
    - 广泛的保护能力:支持高达500瓦的峰值脉冲功率,能够有效抵御ESD和EFT冲击。
    - 易于使用:具有方形端帽终端,便于放置;并且不易受静电影响。

    应用案例和使用建议


    这些TVS器件常用于需要高度可靠性的场景,例如军事通信系统、航空航天电子设备、工业控制和电源管理系统。为了确保最佳性能,建议遵循制造商提供的使用指南,特别是关于焊接温度和时间的详细说明。在实际应用中,可以通过合理布线和散热设计来进一步提高系统的稳定性和效率。

    兼容性和支持


    - 兼容性:可与其他电子元件和设备轻松集成,但具体兼容性需根据实际电路设计确认。
    - 技术支持:Microsemi公司提供了详尽的技术文档和支持服务,包括详细的安装指南、维护手册和故障排查方案。建议客户定期访问公司官网获取最新资料和技术支持。

    常见问题与解决方案


    - Q1: 如何正确选择合适的型号?
    - A1: 根据您的应用需求和环境条件选择相应的额定电压(VWM)和电流等级。

    - Q2: 如何处理过热问题?
    - A2: 使用热敏电阻或其他温度传感器监控设备温度,避免长期工作在高温环境下。

    总结和推荐


    总体而言,1N6461US至1N6468US系列TVS二极管凭借其坚固耐用、高可靠性、广泛应用和细致周到的支持服务,成为高可靠性应用的理想选择。强烈推荐在严苛环境下对电子元件有严格要求的项目中使用。

JANTX1N6465US参数

参数
极性 -
工作电压 -
箝位电压 41.4V
击穿电压 27V
峰值脉冲电流 69A
峰值脉冲功率 500W
通用封装 E-MELF
安装方式 贴片安装
零件状态 在售
包装方式 散装

JANTX1N6465US厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N6465US数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 MICROCHIP TECHNOLOGY JANTX1N6465US JANTX1N6465US数据手册

JANTX1N6465US封装设计

查看详情并下载
Symbol
Footprint
3D Model
