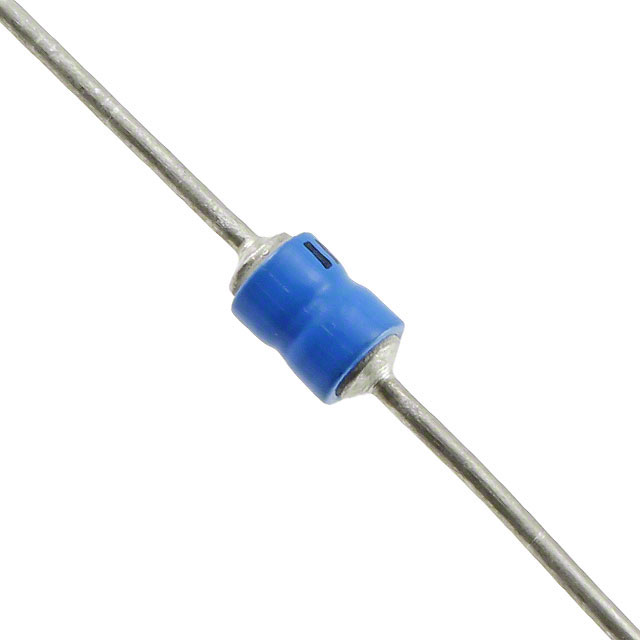

JANTX1N6128

产品分类: TVS二极管/ESD抑制器
产品描述: 500W 4.18A 118.44V 74V CASE E 通孔安装
供应商型号: 494-JANTX1N6128
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 JANTX1N6128

JANTX1N6128概述

    1N6103A – 1N6137A 双向瞬态电压抑制器技术手册

    1. 产品简介


    1N6103A至1N6137A是一系列行业认可的无空隙、真空密封的双向瞬态电压抑制器(TVS),适用于高可靠性应用场合。这些器件具备优秀的浪涌电流承受能力和峰值脉冲功率,能够在各种恶劣环境中提供可靠的瞬态电压保护。它们广泛应用于军事和商业高可靠性系统中,如通信设备、汽车电子及工业控制等领域。

    2. 技术参数


    - 额定峰值脉冲功率(PPP):500瓦@10/1000µs脉冲
    - 稳态功率:2.0瓦@25℃,3.0瓦@75℃
    - 重复率:0.01%
    - 峰值脉冲电流(IPP):依据型号不同,范围为5.1安培至45.7安培
    - 工作峰值电压(VWM):5.7伏特至152伏特
    - 最大击穿电压(V(BR)):7.13伏特至190.0伏特
    - 热阻:33.5°C/W(从结点到引脚)
    - 工作温度范围:-55°C至+175°C
    - 储存温度范围:-55°C至+175°C

    3. 产品特点和优势


    - 极端稳健性:采用三层防护,内部采用“类别1”冶金键合,确保长期稳定运行。
    - 真空密封封装:无空隙硬玻璃封装,防止湿气侵入,提高耐久性和可靠性。
    - 军事标准认证:通过MIL-PRF-19500/516认证,适用于军用和高可靠性领域。
    - 多种选择:提供多个等级版本,涵盖不同的电压、功率和可靠性要求。
    - 表面贴装兼容:可选SQ-MELF封装,方便现代电路板布局。

    4. 应用案例和使用建议


    - 应用场景:1N6103A至1N6137A主要用于需要高可靠性瞬态电压保护的应用场合,如通信设备、汽车电子、工业控制等。
    - 使用建议:
    - 在设计电路时,根据所需保护的电压范围选择合适的型号。
    - 注意保持适当的散热,以确保器件长期稳定运行。
    - 对于高冲击环境,可以考虑额外的防护措施,如增加过压保护电路。

    5. 兼容性和支持


    - 兼容性:SQ-MELF封装的器件可直接用于表面贴装工艺。
    - 支持服务:制造商提供详细的文档和支持,包括应用指南和技术咨询。

    6. 常见问题与解决方案


    - 问题:如何处理过高的环境温度?
    - 解决方案:使用热导胶固定在散热器上,确保良好的热传导,或者选择具有更高稳态功率的型号。
    - 问题:设备出现频繁故障怎么办?
    - 解决方案:检查是否有外部因素导致过电压现象,确认安装位置是否符合设计要求,同时检查电源线路稳定性。

    7. 总结和推荐


    1N6103A至1N6137A系列TVS凭借其卓越的可靠性和广泛的电压范围,成为高可靠性应用的理想选择。该系列产品不仅满足严格的军用标准,还提供了灵活的表面贴装选项,适用于各种高要求的应用环境。因此,强烈推荐在需要高可靠性和瞬态电压保护的项目中使用。

JANTX1N6128参数

参数
箝位电压 118.44V
击穿电压 74V
峰值脉冲电流 4.18A
峰值脉冲功率 500W
极性 -
工作电压 -
通用封装 CASE E
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

JANTX1N6128厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N6128数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 MICROCHIP TECHNOLOGY JANTX1N6128 JANTX1N6128数据手册

JANTX1N6128封装设计

查看详情并下载
Symbol
Footprint
3D Model
