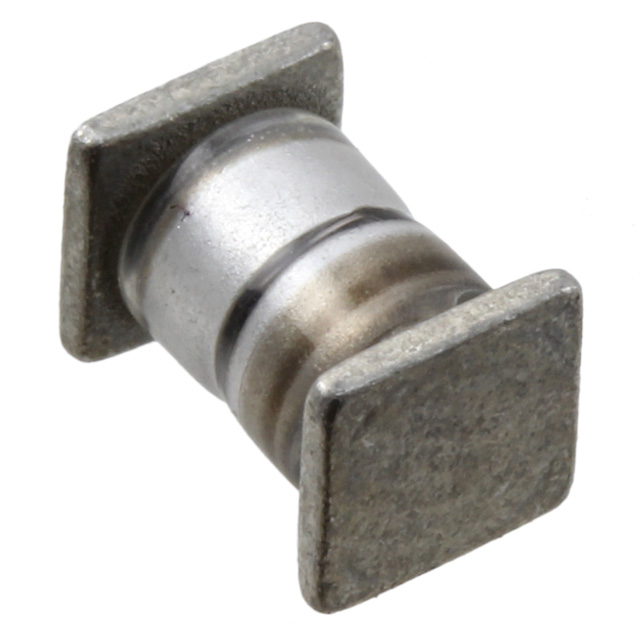

JANTX1N6111AUS

产品分类: TVS二极管/ESD抑制器
产品描述: 500W 22.4A 22.3V 15.2V SQ-MELF 贴片安装
供应商型号: JANTX1N6111AUS
供应商: Master
标准整包数: 1
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 JANTX1N6111AUS

JANTX1N6111AUS概述

    高可靠性表面贴装双向瞬态抑制器技术手册

    产品简介


    Voidless-Hermetically-Sealed Surface Mount Bidirectional Transient Suppressors(无气隙密封表面贴装双向瞬态抑制器)是一种高性能、高可靠性的电子元器件,特别适用于需要极低故障率的应用场合。这些产品在军事领域广泛应用,被认定为满足MIL-PRF-19500/516标准。它们能够提供从5.7伏至152伏的工作峰值“隔离”电压选择,并具有两种不同的封装尺寸以适应500瓦和1500瓦功率等级。

    技术参数


    | 参数 | 规格 |

    | 封装类型 | 包装“E”或“D-5B”,包装“G”或“D-5C” |
    | 工作温度范围 | -55°C 至 +175°C |
    | 峰值脉冲功率(@25°C) | 500瓦(1N6103US 至 1N6137AUS),1500瓦(1N6139US 至 1N6173AUS) |
    | 稳态功率(@25°C) | 3.0瓦(1N6103US 至 1N6137AUS),5.0瓦(1N6139US 至 1N6173AUS) |
    | 热阻(结到端子) | 8.3°C/W(1N6103US 至 1N6137AUS),5.0°C/W(1N6139US 至 1N6173AUS) |
    | 电气特性(例如1N6103AUS) | 最小击穿电压:7.13伏
    工作峰值电压:5.7伏
    最大维持电流:50微安
    最大钳位电压:11.2伏
    最大峰值脉冲电流:44.6安培 |

    产品特点和优势


    1. 高浪涌电流:可承受高达1500瓦的峰值脉冲功率。
    2. 内部“Category I”冶金结合:确保在极端条件下的稳定性和耐用性。
    3. 无气隙密封玻璃封装:提供出色的防潮和防腐蚀保护。
    4. 军事资格认证:具备JAN、JANTX和JANTXV认证。
    5. 轴向引脚版本可用:适用于通孔安装。
    6. 广泛的击穿电压选择:覆盖从5.7伏到152伏的工作峰值电压范围。
    7. 优秀的抗静电放电(ESD)能力:符合IEC61000-4-2和IEC61000-4-4标准。

    应用案例和使用建议


    这类器件广泛应用于各种对可靠性要求极高的场合,如军事通信系统、工业自动化设备以及高端消费电子产品。在应用时需要注意:
    - 在PCB上安装时,需要保证热阻良好控制。
    - 使用适当的焊接温度,避免长时间高温对元器件造成损害。
    - 根据应用需求选择合适的封装尺寸(E型或G型)。

    兼容性和支持


    - 可与多种其他元器件和设备兼容。
    - 厂商提供详尽的技术支持和服务,包括详细的安装指南和维修手册。

    常见问题与解决方案


    1. 问题:器件在高温度环境下工作异常。
    - 解决方案:检查PCB上的热管理设计,确保热阻足够低。
    2. 问题:击穿电压超出正常范围。
    - 解决方案:核实使用的型号是否正确,并重新测试击穿电压。

    总结和推荐


    Voidless-Hermetically-Sealed Surface Mount Bidirectional Transient Suppressors是一款集高性能、高可靠性于一体的优秀产品。它广泛适用于需要卓越抗浪涌能力和稳定性的各种场景。其多样化的击穿电压选择、军事级别的认证以及全面的支持服务使其在市场上极具竞争力。强烈推荐在关键任务和高可靠性要求的应用中使用此产品。

JANTX1N6111AUS参数

参数
工作电压 -
箝位电压 22.3V
击穿电压 15.2V
峰值脉冲电流 22.4A
峰值脉冲功率 500W
极性 -
通用封装 SQ-MELF
安装方式 贴片安装
零件状态 在售
包装方式 散装

JANTX1N6111AUS厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N6111AUS数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 MICROCHIP TECHNOLOGY JANTX1N6111AUS JANTX1N6111AUS数据手册

JANTX1N6111AUS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 30.13 ¥ 255.2011
5+ $ 24.9501 ¥ 207.4498
10+ $ 22.8137 ¥ 189.6865
25+ $ 21.5074 ¥ 178.7306
50+ $ 20.8502 ¥ 169.937
75+ $ 20.5409 ¥ 168.2091
100+ $ 20.5409 ¥ 168.2091
库存: 18
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 255.2
直接购买
加入购物车
