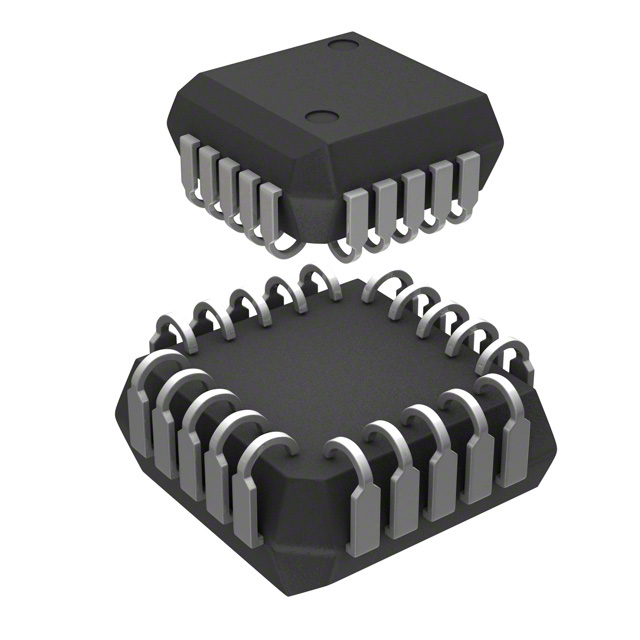

AT17C128-10JC

产品描述: 128Kbit 4.75V 10mA 5.25V PLCC-20 贴片安装
供应商型号: AT17C128-10JC-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 可编程只读存储器(PROM) AT17C128-10JC

AT17C128-10JC概述


    产品简介


    产品名称:AT17C/LV65/128/256 FPGA 配置 EEPROM
    产品类型:串行配置 EEPROM
    主要功能:存储可编程配置程序以初始化 FPGA(现场可编程门阵列)的工作状态,提供了一种简单且成本效益高的配置存储解决方案。支持内部系统编程,并且具有多种封装形式。
    应用领域:广泛应用于各种需要配置 FPGA 的场合,例如通信设备、工业控制、军事设备等领域。

    技术参数


    - 引脚配置:
    - 20 引脚 PLCC
    - 8 引脚 PDIP
    - 20 引脚 SOIC
    - 8 引脚 SOIC
    - 供电电压:
    - 商业级:4.75V 至 5.25V
    - 工业级:4.5V 至 5.5V
    - 军用级:4.5V 至 5.5V
    - 绝对最大额定值:
    - 操作温度范围:-55°C 至 +125°C
    - 存储温度范围:-65°C 至 +150°C
    - VCC 电源电压:-0.5V 至 +7.0V
    - 最大焊接温度:260°C(10 秒 @ 1/16 英寸)
    - 直流特性:
    - 输入高电平电压(VIH):2.0V 至 VCC
    - 输出低电平电压(VOL):0.32V 至 0.4V
    - 输入漏电流(IL):-10 μA 至 10 μA
    - 功耗:商业级 75 μA,工业/军用级 150 μA
    - 交流特性:
    - 最大输入时钟频率:12.5 MHz(取决于具体型号)
    - 数据延迟时间:30 至 55 ns
    - 地址设置时间:35 至 40 ns

    产品特点和优势


    - 高密度存储:支持 65,536 x 1、131,072 x 1 和 262,144 x 1 位的串行存储。
    - 简易接口:适用于 FPGA 设备的简易接口设计。
    - 兼容性强:与 Atmel、Altera、Lucent、Xilinx、Motorola 等多家厂商的 FPGA 设备兼容。
    - 灵活配置:通过编程可以设定复位极性的主动高低选择。
    - 低功耗模式:提供低功耗的待机模式,降低能耗。
    - 多封装形式:提供 PLCC、PDIP、SOIC 等多种封装形式,满足不同应用需求。

    应用案例和使用建议


    - 应用场景:AT17C/LV65/128/256 常用于 FPGA 设备的初始配置,如通信设备、工业自动化、嵌入式系统等。
    - 使用建议:
    - 配置方式:通过外部存储器自动加载配置程序,简化配置流程。
    - 兼容性检查:确保所使用的 FPGA 设备与 AT17C/LV65/128/256 兼容。
    - 稳定性提升:在配置过程中避免外部复位信号,以防止配置失败。

    兼容性和支持


    - 兼容性:与 Atmel、Altera、Lucent、Xilinx、Motorola 等厂商的 FPGA 设备兼容。
    - 支持服务:提供行业标准编程器支持,可使用 Atmel 的 ATDH2200E 编程套件进行编程。
    - 维护信息:建议在高温环境下使用时注意散热,定期检查配置程序的正确性。

    常见问题与解决方案


    1. 问题:配置失败,如何解决?
    - 解决办法:检查外部复位信号是否影响配置过程;确认所使用的 FPGA 设备与 AT17C/LV65/128/256 兼容。
    2. 问题:配置过程中出现错误代码,如何解决?
    - 解决办法:查阅“编程规范”文档中的错误代码说明;使用合适的编程器重新编程。
    3. 问题:系统复位后无法重新配置,如何解决?
    - 解决办法:确保配置过程中没有外部复位信号干扰;检查配置程序是否有误。

    总结和推荐


    综合评估:
    AT17C/LV65/128/256 是一款高性能的 FPGA 配置 EEPROM,具备高密度存储、简便接口、兼容性强、低功耗等优点,特别适合于需要对 FPGA 进行初始配置的应用场景。
    推荐使用:
    鉴于其出色的性能、良好的兼容性和多样化的封装形式,强烈推荐在需要 FPGA 初始配置的系统中使用 AT17C/LV65/128/256。

AT17C128-10JC参数

参数
接口类型 -
最大工作供电电压 5.25V
编程电压 -
最大供电电流 10mA
存储容量 128Kbit
最大时钟频率 -
数据总线宽度 -
组织 -
最小工作供电电压 4.75V
9.04mm(Max)
9.04mm(Max)
3.68mm(Min)
通用封装 PLCC-20
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装,管装

AT17C128-10JC厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT17C128-10JC数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 可编程只读存储器(PROM) MICROCHIP TECHNOLOGY AT17C128-10JC AT17C128-10JC数据手册

AT17C128-10JC封装设计

查看详情并下载
Symbol
Footprint
3D Model
