AT17LV010-10JC

产品描述: 128KB 3.3V 5mA,10mA 3.6V,5.25V 2-Wire,Serial PLCC-20 贴片安装
供应商型号:
供应商:
标准整包数: 0

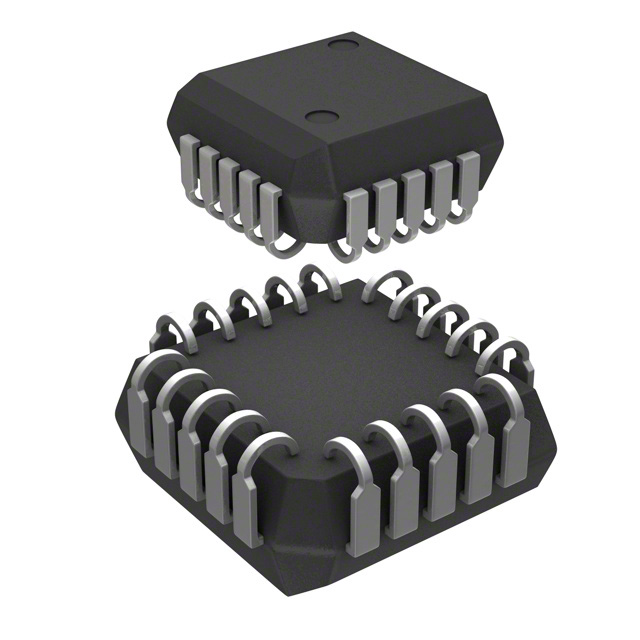

MICROCHIP TECHNOLOGY 可编程只读存储器(PROM) AT17LV010-10JC

AT17LV010-10JC概述


    产品简介


    AT17LV系列配置EEPROM(配置器)为现场可编程门阵列(FPGA)提供了一种易于使用且成本效益高的配置存储器。该系列产品可以配置容量高达4,194,304位的一比特串行存储器,用于存储FPGA的配置程序。该产品支持3.3V和5.0V的双电压操作应用,适用于广泛的系统配置需求。

    技术参数


    - 存储容量:65,536 x 1比特至4,194,304 x 1比特
    - 供电电压:支持3.3V和5.0V两种电压
    - 编程接口:通过两条线总线进行在线编程(ISP)
    - 兼容性:与Atmel AT6000、AT40K、AT94K设备以及Altera FLEX、APEX设备、ORCA、Xilinx XC3000、XC4000、XC5200、Spartan、Virtex FPGA兼容
    - 低功耗:采用CMOS EEPROM工艺,具有非常低的功耗
    - 复位极性:用户可以选择复位功能的极性
    - 封装形式:包括8引脚LAP、8引脚PDIP、8引脚SOIC、20引脚PLCC、20引脚SOIC及44引脚TQFP
    - 数据保留:工业部分可达90年,商业部分可达190年(具体温度条件见产品说明)
    - 耐久性:100,000次写入周期

    产品特点和优势


    AT17LV系列配置EEPROM具有多种独特的功能和优势。首先,它们支持广泛的存储容量和电压范围,适合不同的系统配置需求。其次,其低功耗设计使其成为高可靠性应用的理想选择。最后,AT17LV系列产品的封装形式多样,提供了多种安装选项,满足不同应用场合的需求。

    应用案例和使用建议


    AT17LV系列配置EEPROM广泛应用于需要对FPGA进行配置的应用中,如电信设备、计算机网络、工业控制系统等领域。在使用时,应根据实际的应用环境选择合适的存储容量和封装形式。例如,在电信设备中可能需要大容量的存储器来存储复杂的配置程序,而在工业控制设备中则更关注产品的可靠性和长期稳定性。
    使用建议
    - 在选择存储容量时,需根据实际的配置需求确定所需的存储量。
    - 根据具体的应用环境和安装空间选择合适的封装形式。
    - 注意确保供电电压符合产品要求,以保证正常运行。

    兼容性和支持


    AT17LV系列配置EEPROM与多种标准的FPGA设备兼容,包括Atmel AT6000、AT40K、AT94K设备以及Altera FLEX、APEX设备、ORCA、Xilinx XC3000、XC4000、XC5200、Spartan、Virtex FPGA。此外,制造商还提供了相应的编程工具和支持服务,包括标准的编程器和ISP电缆。

    常见问题与解决方案


    - 问题:无法正确读取配置数据
    - 解决方案:检查CLK信号是否稳定,确保配置过程中没有干扰信号。
    - 问题:设备进入低功耗模式
    - 解决方案:确认CE信号是否处于正确状态,将CE拉低以退出低功耗模式。
    - 问题:无法进行在线编程
    - 解决方案:检查SEREN信号是否正确连接并设置为高电平。

    总结和推荐


    总体而言,AT17LV系列配置EEPROM是一款高效、可靠的存储解决方案,特别适用于FPGA的配置。其多种存储容量和封装形式的选择,加上强大的兼容性和良好的技术支持,使得这款产品在广泛应用中具备显著的竞争优势。因此,强烈推荐在需要配置复杂FPGA应用的场合使用AT17LV系列配置EEPROM。

AT17LV010-10JC参数

参数
组织 -
存储容量 128KB
最大工作供电电压 3.6V,5.25V
最小工作供电电压 3.3V
接口类型 2-Wire,Serial
最大供电电流 5mA,10mA
数据总线宽度 -
最大时钟频率 -
编程电压 -
9.04mm(Max)
9.04mm(Max)
3.68mm(Min)
通用封装 PLCC-20
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 管装

AT17LV010-10JC厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT17LV010-10JC数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 可编程只读存储器(PROM) MICROCHIP TECHNOLOGY AT17LV010-10JC AT17LV010-10JC数据手册

AT17LV010-10JC封装设计

查看详情并下载
Symbol
Footprint
3D Model
