93C46CT-I/MC

产品描述: 1Kb(128 x 8,64 x 16) 128x8|64x16 4.5V EEPROM,Non-Volatile 5.5V 3MHz 200ns SPI 200Year DFN-8 贴片安装,黏合安装 2mm*3mm*880μm
供应商型号: 579-93C46CT-I/MC
供应商: Mouser
标准整包数: 1

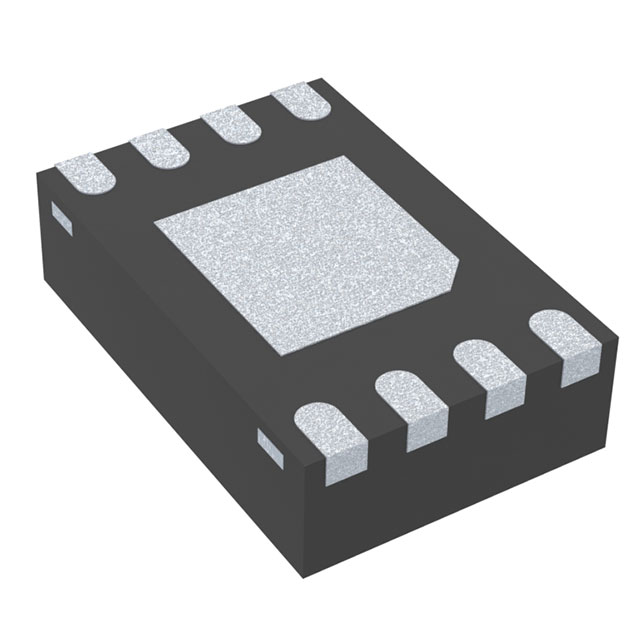

MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) 93C46CT-I/MC

93C46CT-I/MC概述


    产品简介


    Microchip Technology Inc. 的93XX46A/B/C系列是1-Kbit低电压串行电可擦除存储器(EEPROM)。这些器件适用于多种低功耗、非易失性存储应用,包括工业级和扩展温度范围内的应用。它们提供了灵活的字长选择(8位或16位),并在多种封装选项中提供,以适应不同的应用场景。

    技术参数


    - 电源电压范围:
    - 93AA46A: 1.8V - 5.5V
    - 93AA46B: 1.8V - 5.5V
    - 93LC46A: 2.5V - 5.5V
    - 93LC46B: 2.5V - 5.5V
    - 93C46A: 4.5V - 5.5V
    - 93C46B: 4.5V - 5.5V
    - 93AA46C: 1.8V - 5.5V
    - 93LC46C: 2.5V - 5.5V
    - 93C46C: 4.5V - 5.5V
    - 组织结构:
    - 93AA46A, 93LC46A, 93C46A: 8位组织
    - 93AA46B, 93LC46B, 93C46B: 16位组织
    - 93AA46C, 93LC46C, 93C46C: 8位或16位组织(通过ORG引脚配置)
    - 温度范围:
    - 工业级:-40°C至+85°C
    - 扩展级:-40°C至+125°C
    - 工作频率:
    - 4.5V以上:最大3MHz
    - 2.5V - 4.5V:最大2MHz
    - 1.8V - 2.5V:最大1MHz

    产品特点和优势


    1. 低功耗CMOS技术:保证了长时间使用的能效。
    2. 高可靠性:1百万次擦写循环,数据保留时间超过200年,ESD保护超过4kV。
    3. 自定时擦除/编程周期:简化了操作过程。
    4. 自动擦除所有(ERAL)前写入所有(WRAL):确保数据一致性。
    5. 支持汽车应用:符合AEC-Q100标准。
    6. 多种封装选项:如8引脚PDIP、MSOP、SOIC、TSSOP等,适用于不同应用场景。

    应用案例和使用建议


    这些器件广泛应用于需要低功耗和高可靠性的系统中,例如汽车电子、工业控制、医疗设备等。例如,在工业自动化控制系统中,93XX46系列可以用于存储重要的配置数据,如传感器数据、状态信息等。
    使用建议:
    - 在接线时,注意不要在读取操作时发生“总线冲突”。可以通过在DI和DO之间连接一个电阻来限制电流。
    - 确保在执行任何编程操作之前,VCC高于启动阈值电压(1.5V-3.8V)。

    兼容性和支持


    93XX46A/B/C系列器件与其他电子元器件兼容良好,可通过标准三线制串行接口(SPI)进行通信。厂商提供了详细的技术文档和用户支持,以帮助客户更好地理解和使用这些器件。

    常见问题与解决方案


    - 问题:在读取操作时出现“总线冲突”。
    解决方案:在DI和DO之间连接一个合适的电阻(例如10kΩ)。
    - 问题:数据不能被正确读取。
    解决方案:检查VCC电压是否达到要求,并确认数据输入引脚(DI)上的信号正确。

    总结和推荐


    Microchip Technology Inc.的93XX46A/B/C系列器件是一款具有高性能和高可靠性的1-Kbit低电压串行EEPROM,适用于广泛的工业和汽车应用。其出色的可靠性、多样化的封装选项和详细的用户文档使其成为市场上极具竞争力的产品。我们强烈推荐这一系列产品给需要高可靠性和低功耗特性的客户。

93C46CT-I/MC参数

参数
接口类型 SPI
最大时钟频率 3MHz
存储容量 1Kb(128 x 8,64 x 16)
输出使能访问时间 -
最大工作供电电压 5.5V
存储器类型 EEPROM,Non-Volatile
组织 128x8|64x16
最大访问时间 200ns
编程电压 -
最小工作供电电压 4.5V
数据保留时长 200Year
长*宽*高 2mm*3mm*880μm
通用封装 DFN-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

93C46CT-I/MC厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

93C46CT-I/MC数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY 93C46CT-I/MC 93C46CT-I/MC数据手册

93C46CT-I/MC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4945 ¥ 4.1785
25+ $ 0.483 ¥ 4.0814
100+ $ 0.451 ¥ 3.811
库存: 2707
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.17
