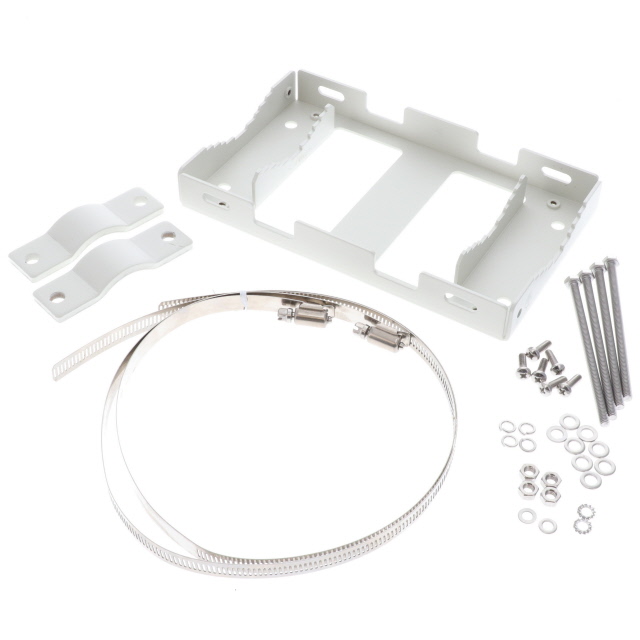

PD-OUT/MBK/ET

产品分类: 其他电源配件
产品描述:
供应商型号: PD-OUT/MBK/ET
供应商: 国内现货
标准整包数: 100
MICROCHIP TECHNOLOGY 其他电源配件 PD-OUT/MBK/ET

PD-OUT/MBK/ET概述

    Microsemi PD-9001GO-ET Power over Ethernet (PoE) Midspan 技术手册

    产品简介


    Microsemi PD-9001GO-ET 是一款单端口 PoE 中继器(Midspan),专门设计用于户外环境。它符合 IEEE 802.3at 标准,提供最高 30W 的功率输出,能够为室外的各种标准 PoE 数据终端(如无线局域网接入点、安全网络摄像头等)供电和传输数据,且无需改变现有的网络基础设施。

    技术参数


    - 端口数量: 1
    - 数据速率: 10/100/1000 Mbps
    - PoE 输出:
    - 针脚分配及极性:备用对 7/8(-)和 4/5(+)
    - 输出电压:54 VDC
    - 用户端口功率:保证 30W
    - 输入电源要求:
    - 交流输入电压:100 VAC 至 240 VAC
    - 交流输入电流:1 A (100 VAC-240 VAC)
    - 交流频率:50 Hz 至 60 Hz
    - 尺寸: 金属外壳
    - 170 mm × 140 mm × 60 mm (6.69 in × 5.51 in × 2.36 in)
    - 重量: 1.4 kg
    - 指示灯: 无
    - 连接器: 屏蔽坚固的 RJ-45 连接器(带垫圈)
    - 交流连接器:
    - 环境条件:
    - 工作环境温度:-40°F 至 149°F(-40°C 至 65°C)
    - 工作湿度:最大 95%,非凝结
    - 存储温度:-40°F 至 185°F(-40°C 至 85°C)
    - 存储湿度:最大 95%,非凝结
    - 工作海拔:高达 6,560 英尺(2000 米)
    - 防护等级:IP67,NEMA 4X
    - 可靠性: MTBF:25°C 时为 200,000 小时
    - 热评级: 25 Btu/h(240 VAC)
    - 保修期: 5 年
    - 认证合规性: IEEE 802.3at(PoE)、RoHS 合规、WEEE 合规、CE 认证
    - 电磁辐射和抗干扰性: FCC Part 15, Class B;EN 55022 Class B(发射);EN 55024, EN 61000-4-5 Class 5(6 kV CM/DM);VCCI
    - 浪涌保护: 符合 GR-1089-CORE Issue 4 标准;ITU-T K.21:数据和 AC 线路 6 kV
    - 安全性: UL/IEC/EN 60950-1;UL60950-22
    - 其他标准和批准: 尘埃防护和防水等级:EN 60529, IP67;NEMA 250, Level 4X;ASTM B-117 腐蚀抗性

    产品特点和优势


    - 室外适用性: 防尘防水等级 IP67 和 NEMA 4X,适用于恶劣的室外环境。
    - 宽温范围: 工作温度范围 -40°C 至 65°C,适应各种极端气候条件。
    - 全球通用: 单一型号适用于全球不同地区的电源连接。
    - 高功率输出: 支持 IEEE 802.3at 标准,提供 30W 功率输出,适用于多种高功耗设备。
    - 即插即用安装: 安装简便,无需打开设备进行配置。
    - 兼容性强: 支持 IEEE 802.3af 和 IEEE 802.3at 标准的受电设备。
    - 内置浪涌保护: 为室内设备提供可靠的防雷保护,确保安全运行。

    应用案例和使用建议


    应用案例:
    - 无线局域网接入点: 为户外无线 AP 提供电力和数据传输。
    - 安全网络摄像头: 满足户外安防监控设备的电力需求。
    - 其他 IP 终端: 例如户外的智能传感器、LED 显示屏等设备。
    使用建议:
    - 在选择安装位置时,尽量避开易受雷击区域,以减少浪涌风险。
    - 使用适当的电缆和连接器,确保连接的稳固性和抗干扰性。
    - 定期检查设备的工作状态,特别是在极端气候条件下。

    兼容性和支持


    PD-9001GO-ET 中继器可以与其他标准 PoE 设备无缝对接,提供广泛的兼容性。制造商 Microsemi 提供长达 5 年的保修期,并在其官网提供技术支持和文档下载。

    常见问题与解决方案


    问题 1: 设备无法正常供电。
    - 解决方案: 检查连接电缆和电源线是否正确连接,确认输入电压是否在允许范围内。
    问题 2: 设备出现断电现象。
    - 解决方案: 检查浪涌保护器是否正常工作,确认是否存在雷击或其他电磁干扰。
    问题 3: 设备指示灯不亮。
    - 解决方案: 检查设备是否有足够的功率输入,确认电源线和连接器是否接触良好。

    总结和推荐


    Microsemi PD-9001GO-ET PoE 中继器是一款性能卓越、功能全面的产品,特别适合在严苛的户外环境中部署。其宽泛的工作温度范围、IP67 防护等级和内置浪涌保护功能使其在各类户外应用中表现出色。此外,产品的即插即用安装特性也极大地简化了部署流程。总体来看,这款产品在技术参数、可靠性和耐用性方面均表现优异,非常适合需要高性能 PoE 解决方案的应用场景。因此,强烈推荐使用 Microsemi PD-9001GO-ET 中继器。

PD-OUT/MBK/ET参数

参数
包装方式 散装

PD-OUT/MBK/ET厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PD-OUT/MBK/ET数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他电源配件 MICROCHIP TECHNOLOGY PD-OUT/MBK/ET PD-OUT/MBK/ET数据手册

PD-OUT/MBK/ET封装设计

查看详情并下载
Symbol
Footprint
3D Model
