AT24CS01-SSHM-T

产品描述: Microchip EEPROM存储器, 1Kbit, 串行 - 2线接口, SOIC封装, 8引脚, 表面贴装
供应商型号: 3591847
供应商: 海外现货
标准整包数: 4000

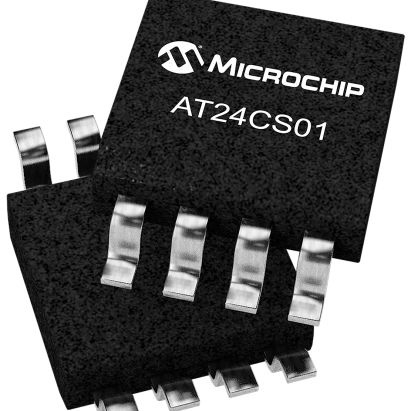

MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) AT24CS01-SSHM-T

AT24CS01-SSHM-T概述

    AT24CS01/AT24CS02:1-Kbit 和 2-Kbit I²C 兼容串行 EEPROM

    1. 产品简介


    AT24CS01 和 AT24CS02 是 Atmel 公司生产的 1-Kbit(128 x 8)和 2-Kbit(256 x 8)串行电可擦除可编程只读存储器(EEPROM)。这些 EEPROM 被广泛应用于各种工业和商业场景,特别适用于低功耗和低电压操作的应用环境。AT24CS01/02 可以通过 2 线制 I²C 串行接口进行访问,并提供多种封装选项,如 8 引脚的 JEDEC SOIC、8 引脚 TSSOP、8 引脚 UDFN 和 5 引脚 SOT23,确保了在各种应用中的灵活性和可靠性。

    2. 技术参数


    - 电源电压范围:1.7V 至 5.5V
    - 数据传输速率:最高可达 400kHz(1.7V),最高可达 1MHz(2.5V 和 5.0V)
    - 存储容量:1-Kbit(128 x 8)或 2-Kbit(256 x 8)
    - 写入保护:具有硬件数据保护功能的写保护引脚
    - 写入周期时间:最长 5ms
    - 耐久性:1,000,000 次写入周期,数据保持 100 年
    - 绝对最大额定值:存储温度 -65°C 到 +150°C,工作温度 -55°C 到 +125°C

    3. 产品特点和优势


    AT24CS01/02 的主要特点包括:
    - 工厂预编程的唯一序列号:每个芯片都有一个 128 位的唯一序列号,保证在整个系列中的唯一性,大大减少了生产线上真品验证的时间。
    - 噪声抑制:Schmitt 触发器和过滤输入,有效抑制噪声。
    - 低功耗:超低的待机电流,适用于电池供电的设备。
    - 高可靠性:高达 1,000,000 次写入周期和 100 年的数据保持能力。

    4. 应用案例和使用建议


    应用案例:AT24CS01/02 广泛用于工业控制、通信设备、智能家电等领域,例如工厂自动化系统、远程监控系统和物联网设备。
    使用建议:
    - 在多个设备共享总线的情况下,应正确配置 A2、A1 和 A0 引脚来避免地址冲突。
    - 使用 Write Protect 引脚来保护关键数据的安全性。
    - 在进行大量写入操作时,注意确保足够的间隔时间,避免过度负载。

    5. 兼容性和支持


    AT24CS01/02 完全兼容 I²C 协议,支持所有标准的 I²C 设备,包括不同电压等级下的操作。厂商提供了详细的文档和支持服务,包括在线技术支持和软件工具,帮助用户快速部署和调试。

    6. 常见问题与解决方案


    问题 1:如何确保数据在多次读写后仍然保持完整?
    解决方案:使用 Write Protect 引脚来保护关键数据,并确保每次写入操作后有足够的等待时间让写入过程完成。
    问题 2:如何避免因多设备共用同一总线而引发的地址冲突?
    解决方案:通过正确配置 A2、A1 和 A0 引脚为不同的地址,确保每台设备在总线上有唯一的地址。

    7. 总结和推荐


    AT24CS01 和 AT24CS02 提供了出色的性能和广泛的适用性,适用于需要低功耗和可靠数据存储的应用场景。其独特的 128 位唯一序列号和低功耗特性使其成为市场上极具竞争力的产品。强烈推荐在需要低功耗和高可靠性的应用中使用这些 EEPROM。
    通过以上内容的介绍,可以看出 AT24CS01 和 AT24CS02 在多种应用场景中表现出色,是值得信赖的选择。

AT24CS01-SSHM-T参数

参数
组织 128x8
最大访问时间 550ns
存储容量 1Kb (128 x 8)
最大时钟频率 1MHz
输出使能访问时间 -
存储器类型 EEPROM,Non-Volatile
最小工作供电电压 1.7V
数据保留时长 100Year
编程电压 1.7V~5.5V
最大工作供电电压 5.5V
接口类型 I2C
4.98mm(Max)
3.99mm(Max)
1.73mm(Max)
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

AT24CS01-SSHM-T厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT24CS01-SSHM-T数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY AT24CS01-SSHM-T AT24CS01-SSHM-T数据手册

AT24CS01-SSHM-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
