AT28HC256F-12UM/883

产品描述: 256 kbit 4.5V~5.5V 50ns 32 k x 8 4.5V EEPROM,Non-Volatile 5.5V 120ns Parallel 10Year PGA-28 通孔安装
供应商型号: 556-A28HC256F12UM883
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) AT28HC256F-12UM/883

AT28HC256F-12UM/883概述

    # AT28HC256 高速并行EEPROM 技术手册解析

    1. 产品简介


    产品类型与功能
    AT28HC256 是一款高性能电可擦除可编程只读存储器(EEPROM),由Atmel公司采用先进的非易失性CMOS技术制造。该芯片提供256K的存储容量,组织形式为32,768字 × 8位。其核心功能是在高读取速度和低功耗之间达到平衡,适合需要频繁数据读写的应用场景。
    主要应用领域
    AT28HC256广泛应用于工业控制、消费电子、通信设备等领域,特别适用于需要高速数据访问和稳定数据保存的场合,如嵌入式系统、存储模块和外围设备。

    2. 技术参数


    以下是AT28HC256的主要技术参数:
    | 参数 | 值 |

    | 存储容量 | 256K (32K × 8) |
    | 接口类型 | 并行接口 |
    | 最大读取访问时间 | 70ns |
    | 写入周期时间(标准模式) | 10ms |
    | 快速写入选项写入周期时间 | 3ms |
    | 工作电压范围 | 5V ± 10% |
    | 功耗 | 活动模式:440mW |
    待机模式:5mA |
    | 数据保护方式 | 硬件和软件保护 |
    | 数据保持时间 | 10年 |
    | 工作温度范围 | 工业级:-40°C 至 85°C |
    | 军工级:-55°C 至 125°C |
    3. 产品特点与优势
    产品亮点
    1. 高速访问:具有快速读取访问时间和3ms/10ms的快速写入选项,适合实时数据处理。
    2. 高可靠性:采用高可靠性的CMOS技术,数据保留长达10年,循环写入次数可达10万次。
    3. 硬件与软件保护:具备硬件和软件双重数据保护机制,防止意外写入。
    4. 绿色包装:提供无铅/无卤素的环保封装选择。
    5. 多功能操作:支持页写入和单字节写入,可灵活调整数据加载顺序。
    市场竞争力
    AT28HC256凭借其高速度、高可靠性和低功耗的特点,在同类型EEPROM市场上具有显著的竞争优势。特别是在需要严苛工作环境(如军工和工业级应用)的场景下,其高性能表现脱颖而出。
    4. 应用案例与使用建议
    典型应用
    - 嵌入式系统:作为存储扩展模块,用于保存系统配置参数或固件更新数据。
    - 数据记录仪:通过页写入模式实现高效的数据连续记录。
    - 通信设备:作为缓存或备用存储单元,确保关键数据的安全性。
    使用建议
    1. 在进行页写入时,确保地址总线A6至A14保持不变,以避免错误写入。
    2. 使用DATA Polling或Toggle Bit来检测写入操作完成,以便及时开始新的操作。
    3. 为了提升系统的稳定性,建议启用软件数据保护功能,并定期检查硬件保护设置。
    5. 兼容性与支持
    兼容性
    AT28HC256与大多数主流的TTL和CMOS逻辑电路兼容,可通过JEDEC标准的字宽引脚布局轻松集成到现有设计中。此外,它支持多种封装形式(TSOP、PGA、PLCC等),方便工程师根据需求选择最合适的版本。
    支持与维护
    Atmel公司提供全面的技术文档和支持服务,包括产品规格书、参考设计和故障排除指南。用户可以通过官方渠道获取相关技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 写入数据异常 | 检查地址和数据总线是否正确连接 |
    | 数据无法持久保存 | 确保工作电压在5V ± 10%范围内,且温度符合要求 |
    | 写入过程中出现冲突 | 启用软件数据保护功能,确保命令序列正确 |
    | 设备未进入正常工作状态 | 检查硬件保护功能是否已禁用 |
    7. 总结与推荐
    综合评估
    AT28HC256以其卓越的性能、稳定的可靠性和多样化的功能,在电子元器件市场中占据重要地位。其快速的读写能力、低功耗和广泛的温度适应性使其成为许多应用的理想选择。
    推荐使用场景
    强烈推荐AT28HC256用于对速度和稳定性要求较高的嵌入式系统、通信设备和工业控制领域。对于需要长期保存数据的场景,其强大的数据保持能力和高耐久性也是一大加分项。
    总体评价
    AT28HC256是一款高性能、高性价比的EEPROM,无论是从技术参数还是实际应用来看,都表现出色。如果你的项目需要一个可靠的存储解决方案,这款产品无疑是一个明智的选择。

AT28HC256F-12UM/883参数

参数
编程电压 4.5V~5.5V
最大访问时间 120ns
最小工作供电电压 4.5V
最大时钟频率 -
输出使能访问时间 50ns
最大工作供电电压 5.5V
组织 32 k x 8
数据保留时长 10Year
存储器类型 EEPROM,Non-Volatile
存储容量 256 kbit
接口类型 Parallel
15.24mm(Max)
13.74mm(Max)
2.57mm(Max)

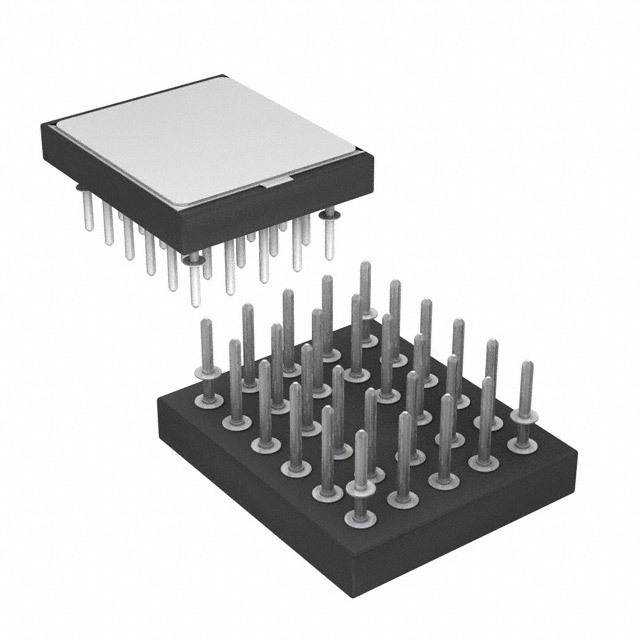

通用封装 PGA-28
安装方式 通孔安装
零件状态 在售

AT28HC256F-12UM/883厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT28HC256F-12UM/883数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY AT28HC256F-12UM/883 AT28HC256F-12UM/883数据手册
