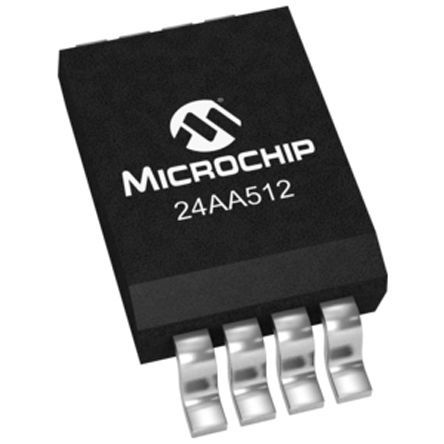

24AA512-I/SN

产品描述: Microchip 串行EEPROM, 512Kbit, 串行 - I2C接口, SOIC封装, 8引脚, 表面贴装
供应商型号: 24AA512-I/SN
供应商: 国内现货
标准整包数: 1
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) 24AA512-I/SN

24AA512-I/SN概述


    产品简介


    Microchip Technology Inc. 的 24AA512/24LC512/24FC512(统称为 24XX512)是一系列容量为 64K x 8(512 Kbit)的串行电可擦除只读存储器(EEPROM)。这些器件适用于广泛电压范围内的高级低功耗应用,如个人通讯和数据采集。每个器件具有页写能力,最多可写入 128 字节的数据。它们还支持随机和顺序读取操作,读取边界可达 512K。通过地址线的硬件支持,可以在同一总线上连接多达八个设备,以实现高达 4 Mbit 的寻址空间。

    技术参数


    电气特性
    - 供电电压范围:
    - 24AA512: 1.7V 至 5.5V
    - 24LC512: 2.5V 至 5.5V
    - 24FC512: 1.7V 至 5.5V
    - 最大时钟频率:
    - 24AA512/24LC512: 400 kHz
    - 24FC512: 1 MHz
    - 温度范围:
    - 工业级:-40°C 至 +85°C
    - 汽车级:-40°C 至 +125°C
    性能参数
    - 功耗:
    - 活动电流:400 μA(典型值)
    - 待机电流:100 nA(典型值)
    - 数据保留时间:超过 200 年
    - 擦写循环次数:超过 1 百万次
    - 写保护功能:硬件写保护
    - ESD 保护:> 4000V

    产品特点和优势


    1. 广泛的电压适应性:支持 1.7V 到 5.5V 的宽电压范围,满足不同应用需求。
    2. 低功耗:采用低功耗 CMOS 技术,活动电流仅为 400 μA,待机电流为 100 nA,适合便携式和电池供电设备。
    3. 高性能接口:提供 100 kHz 和 400 kHz 的时钟兼容性,最高可达到 1 MHz,支持高速数据传输。
    4. 高可靠性:具备超过 1 百万次的擦写循环和超过 200 年的数据保留时间,确保长期稳定运行。
    5. 多功能集成:集成多种保护机制(如写保护和 ESD 保护),提高系统的整体稳定性。
    6. 灵活的封装选择:提供多种封装形式(8 引脚 PDIP、SOIJ、SOIC、TSSOP、DFN 等),便于不同应用场景的选择。

    应用案例和使用建议


    应用案例:
    - 个人通讯设备:由于其低功耗和高可靠性,这些器件广泛应用于手机、平板电脑和其他便携式设备中,作为存储用户的配置信息和偏好设置的存储单元。
    - 数据采集系统:用于记录环境传感器的数据,如温度、湿度等,适用于智能家居、工业自动化等领域。
    使用建议:
    - 电源设计:确保供电电压符合器件的要求,避免过压损坏。
    - 时序控制:严格按照手册中的时序要求进行数据传输,特别是在多设备应用中,确保 SCL 和 SDA 线路的稳定性和同步性。
    - 软件开发:开发过程中注意编写合理的驱动程序,合理利用器件的多种工作模式,优化数据访问效率。

    兼容性和支持


    - 兼容性:这些器件支持 I2C 接口,因此可以轻松与其他 I2C 设备进行通信。支持多个器件的级联操作,以扩展存储容量。
    - 支持与维护:Microchip Technology 提供详尽的技术文档和丰富的在线资源,用户可以访问 Microchip 的官方网站获取最新信息和支持。

    常见问题与解决方案


    - 问题 1:如何启用或禁用写保护?
    - 解决方案:将 WP 引脚接地即可启用写操作;将 WP 引脚拉高则禁用写操作,但不影响读取。
    - 问题 2:如何判断器件是否正在执行内部编程周期?
    - 解决方案:若器件正在进行内部编程,则不会生成任何 Acknowledge 信号。可以通过检测 SDA 线上的状态来确认。
    - 问题 3:如何处理数据传输错误?
    - 解决方案:检查时钟和数据线的电平转换是否正确,确保没有外部干扰,必要时调整电路阻抗匹配。

    总结和推荐


    综合评估:
    - 主要优点:广泛的电压范围、低功耗、高性能接口、高可靠性以及丰富的封装选项。
    - 推荐意见:鉴于其出色的性能和可靠性,特别是在低功耗和便携式设备中的表现,强烈推荐在需要高效数据存储的应用中使用 Microchip Technology Inc. 的 24AA512/24LC512/24FC512 串行 EEPROM。
    通过结合上述技术和应用信息,用户可以更好地了解并选择合适的器件以满足其特定需求。

24AA512-I/SN参数

参数
存储器类型 EEPROM,Non-Volatile
最小工作供电电压 1.7V
输出使能访问时间 -
编程电压 1.8V~5.5V
最大工作供电电压 5.5V
最大访问时间 900ns
存储容量 512Kb (64K x 8)
最大时钟频率 400KHz
接口类型 I2C
数据保留时长 200Year
组织 64Kx8
长*宽*高 4.9mm(长度)*3.9mm(宽度)
通用封装 SOIC-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,管装

24AA512-I/SN厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

24AA512-I/SN数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY 24AA512-I/SN 24AA512-I/SN数据手册

24AA512-I/SN封装设计

查看详情并下载
Symbol
Footprint
3D Model
