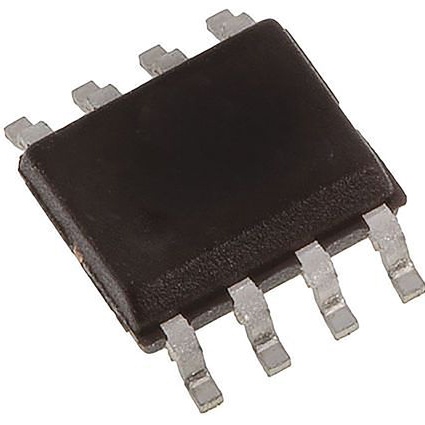

25LC320A-I/SN

产品描述: Microchip 串行EEPROM, 32Kbit, 串行 - SPI接口, SOIC封装, 8引脚, 表面贴装
供应商型号: AV-E-25LC320A-I/SN
供应商: Avnet
标准整包数: 100
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) 25LC320A-I/SN

25LC320A-I/SN概述


    产品简介


    Microchip Technology Inc. 的25LCXXX系列器件是一类中密度的8至256-Kbit串行电可擦除可编程只读存储器(EEPROM),适用于广泛的嵌入式系统和微控制器应用。这些器件支持字节级和页级写入操作,适合用于需要高可靠性数据存储的应用场合,例如工业自动化、汽车电子和消费电子设备中。

    技术参数


    - 时钟频率:最高可达5MHz
    - 电源电压范围:2.5V到5.5V
    - 存储组织:从1,024 x 8到32,768 x 8位
    - 数据速率:
    - 读取电流:5mA(最大值)
    - 写入电流:5mA(最大值)
    - 待机电流:10µA(最大值)
    - 耐久性:>1,000,000次擦写循环
    - 数据保留时间:>200年
    - ESD保护:>4000V
    - 温度范围:-40°C至+150°C
    - 兼容标准:RoHS合规,AEC-Q100认证

    产品特点和优势


    - 低功耗CMOS技术:减少功耗,提升能效比。
    - 自定时擦除和写入周期:保证数据安全的同时提高可靠性。
    - 块写保护:通过保护部分或全部阵列,增加数据安全性。
    - 高可靠性:耐久性和数据保留能力远超同类产品。
    - 兼容性广:适用于多种工作环境和应用,支持SPI接口,易于集成。

    应用案例和使用建议


    应用案例
    25LCXXX系列可以广泛应用于各种需要高可靠性和大容量数据存储的场景,如工业自动化控制系统、汽车电子控制单元和消费电子产品。例如,在工业自动化环境中,它可以作为存储设备保存关键的数据,确保系统的稳定运行。
    使用建议
    - 在执行写入操作之前,必须先设置写使能锁(WREN)指令以确保数据正确写入。
    - 避免跨越物理页边界进行写入操作,以免数据意外覆盖到当前页的起始位置。
    - 注意待机电流较低,适合电池供电的应用场景。

    兼容性和支持


    - 兼容性:支持SPI协议,可以直接连接到各种微控制器上。
    - 支持:Microchip提供详细的技术文档和在线支持,便于用户快速解决问题。

    常见问题与解决方案


    1. 问题:数据无法正确写入。
    - 解决方法:确保在执行写入操作前已经设置了写使能锁(WREN)。

    2. 问题:数据读取不一致。
    - 解决方法:检查是否在读取过程中有其他外围设备干扰了SPI总线。

    总结和推荐


    25LCXXX系列是一种高性能、高可靠的串行EEPROM,适用于需要高可靠性和大容量数据存储的多种应用场合。该系列器件提供了出色的耐久性和数据保留能力,以及低功耗和宽温度范围的支持。我们强烈推荐在需要高可靠性的嵌入式系统中使用该系列器件。

25LC320A-I/SN参数

参数
最大时钟频率 10MHz
最大访问时间 160ns
编程电压 2.5V~5.5V
接口类型 SPI
存储器类型 EEPROM,Non-Volatile
最大工作供电电压 5.5V
存储容量 32Kb (4K x 8)
输出使能访问时间 -
最小工作供电电压 2.5V
数据保留时长 200Year
组织 4Kx8
长*宽*高 4.9mm(长度)*3.9mm(宽度)
通用封装 SOIC-8
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装,管装

25LC320A-I/SN厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

25LC320A-I/SN数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY 25LC320A-I/SN 25LC320A-I/SN数据手册

25LC320A-I/SN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.9 ¥ 16.53
900+ $ 0.6901 ¥ 6.0035
1300+ $ 0.6523 ¥ 5.6747
2600+ $ 0.6202 ¥ 5.3954
7000+ $ 0.3998 ¥ 3.4778
库存: 400
起订量: 300 增量: 100
交货地:
最小起订量为:100
合计: ¥ 1653
