93LC46B/ST

产品描述: 1Kb (64 x 16) 2.5V~5.5V 64x16 2.5V EEPROM,Non-Volatile 5.5V 2MHz 250ns Microwire 200Year TSSOP-8 贴片安装 3mm*4.4mm*1mm
供应商型号: AV-S-MCC93LC46BST
供应商: Avnet
标准整包数: 100

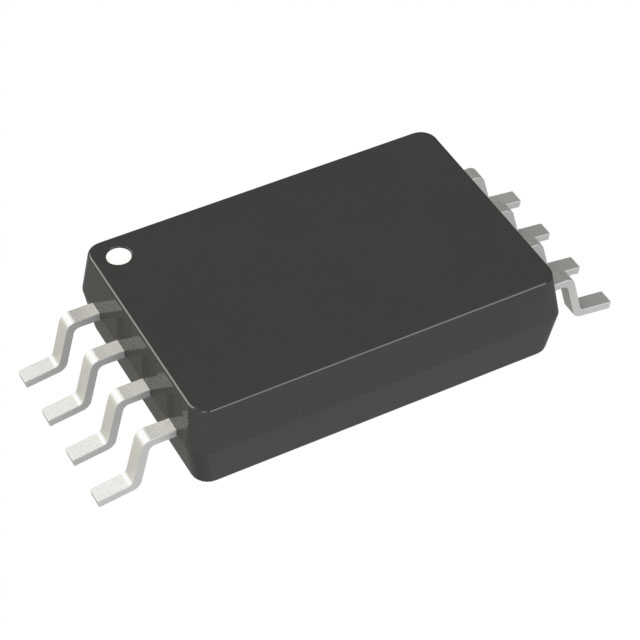

MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) 93LC46B/ST

93LC46B/ST概述


    产品简介


    Microchip Technology Inc. 的 93AA46A/B/C、93LC46A/B/C 和 93C46A/B/C 是一款1Kbit低电压串行电可擦除只读存储器(EEPROM)。这些器件广泛应用于低功耗、非易失性存储需求的场合。93AA46C、93LC46C 或 93C46C 设备通过外部逻辑电平驱动 ORG 引脚来选择字大小,而 93AA46A、93LC46A 或 93C46A 器件提供了专用的8位通信,93AA46B、93LC46B 和 93C46B 器件则提供16位通信。

    技术参数


    - 供电电压范围:
    - 93AA46A: 1.8-5.5V
    - 93AA46B: 1.8-5.5V
    - 93LC46A: 2.5-5.5V
    - 93LC46B: 2.5-5.5V
    - 93C46A: 4.5-5.5V
    - 93C46B: 4.5-5.5V
    - 93AA46C: 1.8-5.5V
    - 93LC46C: 2.5-5.5V
    - 93C46C: 4.5-5.5V
    - 温度范围:工业(I)-40°C 至 +85°C;汽车(E)-40°C 至 +125°C
    - 输入高电平电压:
    - VCC ≥ 2.7V 时:VCC + 1V
    - VCC < 2.7V 时:0.7VCC + 1V
    - 输出低电平电压:
    - IOL = 2.1mA, VCC = 4.5V 时:0.4V
    - IOL = 100μA, VCC = 2.5V 时:0.2V
    - 输出高电平电压:
    - IOH = -400μA, VCC = 4.5V 时:2.4V
    - IOH = -100μA, VCC = 2.5V 时:VCC - 0.2V
    - 数据保持时间:> 200年
    - 封装类型:包括8引脚PDIP和SOIC,以及先进的封装如8引脚MSOP、6引脚SOT-23、8引脚2x3 DFN/TDFN 和 8引脚TSSOP

    产品特点和优势


    - 低功耗CMOS技术:采用低功耗设计,适合电池供电的设备。
    - 自定时擦写周期:支持自动擦除和编程,简化操作流程。
    - 多种封装选项:提供了多种标准和高级封装,适应不同应用需求。
    - 可靠性高:具备超过100万次擦写循环的耐用性。
    - 数据保护电路:支持自动擦除所有(ERAL)和写入所有(WRAL)功能。
    - 兼容性强:适用于多种工业和汽车应用的宽温范围。

    应用案例和使用建议


    应用案例
    - 数据记录仪:利用其高可靠性进行关键数据的长期存储。
    - 传感器网络:适用于各种传感器节点的数据缓存。
    - 车载系统:满足汽车级应用的严格要求。
    使用建议
    - 电源管理:确保供电电压稳定,避免电压突变对芯片造成损害。
    - 数据备份:定期进行数据备份,以防意外数据丢失。
    - 防干扰措施:采用EWDS命令保护数据免受意外编程。

    兼容性和支持


    - 兼容性:可以与其他微控制器通过SPI接口无缝连接。
    - 技术支持:厂商提供详尽的技术文档和在线支持,帮助用户解决各类问题。

    常见问题与解决方案


    - Q: 供电电压不足会导致什么问题?
    - A: 供电电压低于正常范围会导致芯片无法正常工作,甚至损坏。建议通过稳压电源确保电压稳定。
    - Q: 如何进行数据备份?
    - A: 定期执行WRITE指令,将当前数据写入EEPROM以实现数据备份。
    - Q: 数据输出延迟时间如何设置?
    - A: 可通过调节时钟频率和负载电容来调整数据输出延迟时间。

    总结和推荐


    Microchip Technology Inc. 的 93AA46A/B/C、93LC46A/B/C 和 93C46A/B/C 系列 EEPROM 以其高可靠性、低功耗和多种封装形式在众多应用中表现出色。针对不同的应用场景提供了灵活的选择,是理想的非易失性存储解决方案。强烈推荐在需要可靠、高效数据存储的项目中使用此系列器件。

93LC46B/ST参数

参数
数据保留时长 200Year
输出使能访问时间 -
组织 64x16
接口类型 Microwire
存储器类型 EEPROM,Non-Volatile
最小工作供电电压 2.5V
最大工作供电电压 5.5V
编程电压 2.5V~5.5V
最大时钟频率 2MHz
存储容量 1Kb (64 x 16)
最大访问时间 250ns
长*宽*高 3mm*4.4mm*1mm
通用封装 TSSOP-8
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装,管装

93LC46B/ST厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

93LC46B/ST数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY 93LC46B/ST 93LC46B/ST数据手册

93LC46B/ST封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ $ 0.2156 ¥ 1.9083
库存: 800
起订量: 800 增量: 100
交货地:
最小起订量为:800
合计: ¥ 1526.64
直接购买
加入购物车
