AT17F16-30JC

产品描述: 2MB 2.97V 40mA 3.63V PLCC-20 贴片安装
供应商型号: AT17F16-30JC-ND
供应商: Digi-Key
标准整包数: 1

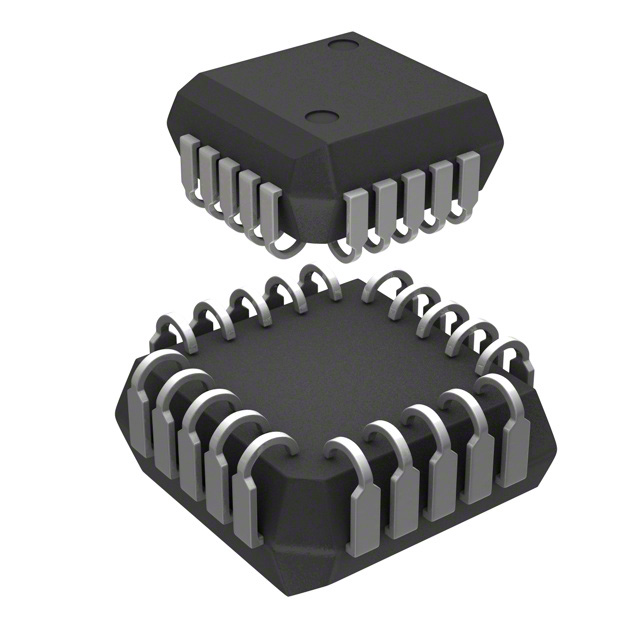

MICROCHIP TECHNOLOGY 可编程只读存储器(PROM) AT17F16-30JC

AT17F16-30JC概述


    产品简介


    AT17F系列In-System Programmable配置PROM 提供了一种易用且成本效益高的配置存储解决方案,专为现场可编程门阵列(FPGA)而设计。这些设备可用于存储配置程序,从而实现灵活多变的应用场景。AT17F系列设备提供了多种封装形式,适用于不同的应用场景需求。

    技术参数


    - 存储容量: 16,777,216 x 1-bit
    - 电源电压: 3.3V 输出能力,支持 5V 容忍 I/O 引脚
    - 程序支持: 可以通过 Atmel ATDH2200E 编程系统或者行业第三方编程器进行编程
    - 串行下载速度: 高达 33 MHz
    - 工作温度范围: 商业级:0°C 到 70°C;工业级:-40°C 到 85°C
    - 存储容量: 支持高达 16 Mbits 的配置存储
    - 耐久性: 具有 10,000 次写入周期的典型耐久性

    产品特点和优势


    - 多功能接口: 提供多种配置选项,方便系统重新配置。
    - 低功耗: 配备低功耗模式,可在不使用时显著减少能耗。
    - 可编程性: 支持工业标准编程器和 Atmel 自身的编程工具。
    - 紧凑封装: 提供 8 引脚 LAP、20 引脚 PLCC 和 44 引脚 TQFP 封装,适应不同应用场景。
    - 兼容性: 与多个 FPGA 设备兼容,例如 Atmel、Altera、Lucent 和 Xilinx 等品牌的 FPGA 设备。

    应用案例和使用建议


    应用案例: AT17F 系列配置 PROM 可广泛应用于各种需要 FPGA 配置存储的应用中,如网络通信设备、视频处理、高性能计算和自动化控制等领域。
    使用建议:
    - 电源管理: 建议在 VCC 和 GND 之间添加一个 0.2µF 的去耦电容,以提高电源稳定性。
    - 复位与复用: 在非 ISP 应用中,确保 SEREN 被拉高或悬空以利用内部上拉电阻。
    - 系统调试: 使用 READY 引脚来监测设备的重置状态,以便于调试过程。

    兼容性和支持


    AT17F 系列设备与多种 FPGA 设备兼容,例如 Atmel AT40K 和 AT94K 设备,以及 Altera、Lucent、Xilinx 和 Motorola 等品牌的 FPGA 设备。此外,Atmel 提供全面的技术支持和维护服务,帮助客户解决任何潜在问题。

    常见问题与解决方案


    - 问题: 如何在 ISP 模式下编程?
    - 解决方案: 在 ISP 模式下,确保 SEREN 引脚被拉低,然后使用标准编程器连接到相应的引脚进行编程。

    - 问题: 如何选择合适的内存页面?
    - 解决方案: 根据所需配置的页面选择适当的 PAGESEL 输入。例如,若要选择第一页,将 PAGESEL0 和 PAGESEL1 分别设置为低电平。

    总结和推荐


    总结: AT17F 系列配置 PROM 提供了高度灵活性和强大的功能集,是 FPGA 应用的理想选择。其兼容性广、功耗低、编程简便等特点使其在市场上具有较高的竞争力。
    推荐: 基于其广泛的应用场景和出色的性能表现,强烈推荐 AT17F 系列配置 PROM 用于需要 FPGA 配置存储的各种应用场合。

AT17F16-30JC参数

参数
最小工作供电电压 2.97V
组织 -
最大供电电流 40mA
接口类型 -
存储容量 2MB
数据总线宽度 -
编程电压 -
最大时钟频率 -
最大工作供电电压 3.63V
9.04mm(Max)
9.04mm(Max)
3.68mm(Min)
通用封装 PLCC-20
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装,管装

AT17F16-30JC厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT17F16-30JC数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 可编程只读存储器(PROM) MICROCHIP TECHNOLOGY AT17F16-30JC AT17F16-30JC数据手册

AT17F16-30JC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 43.4928 ¥ 367.5142
库存: 0
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 0
直接购买
加入购物车
