93LC46BT-E/MS

产品描述: 1Kb (64 x 16) 64x16 2.5V EEPROM,Non-Volatile 5.5V 2MHz 250ns Microwire 200Year MSOP-8 贴片安装,黏合安装 3mm*3mm*850μm
供应商型号: Q-93LC46BT-E/MS
供应商: 期货订购
标准整包数: 2500

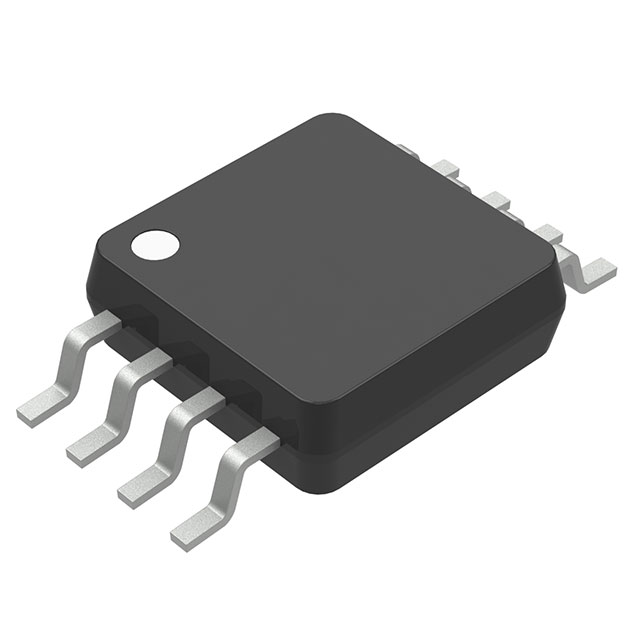

MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) 93LC46BT-E/MS

93LC46BT-E/MS概述


    产品简介


    Microchip Technology Inc. 的93XX46A/B/C系列是一款低电压串行EEPROM(电可擦除可编程只读存储器),容量为1-Kbit。此系列的产品根据不同的版本(93AA46A/B/C、93LC46A/B/C、93C46A/B/C)提供多种配置选项,适用于各种低功耗非易失性存储器的应用场景。这些器件采用先进的CMOS技术制造,具有超低功耗、高可靠性和工业标准的3线串行接口。

    技术参数


    - 电源电压范围:
    - 93AA46A:1.8V-5.5V
    - 93AA46B:1.8V-5.5V
    - 93LC46A:2.5V-5.5V
    - 93LC46B:2.5V-5.5V
    - 93C46A:4.5V-5.5V
    - 93C46B:4.5V-5.5V
    - 93AA46C:1.8V-5.5V
    - 93LC46C:2.5V-5.5V
    - 93C46C:4.5V-5.5V
    - 组织形式:
    - 128 x 8-bit(无ORG)
    - 64 x 16-bit(无ORG)
    - 温度范围:
    - 工业级(I):-40°C至+85°C
    - 扩展级(E):-40°C至+125°C
    - 工作电流:
    - 写入电流:最大2mA(FCLK=3MHz,VCC=5.5V);最小500μA(FCLK=2MHz,VCC=2.5V)
    - 读取电流:最大1mA(FCLK=3MHz,VCC=5.5V);最小500μA(FCLK=2MHz,VCC=3.0V);最小100μA(FCLK=2MHz,VCC=2.5V)
    - 待机电流:最小1μA(E-Temp),最大5μA(I-Temp)

    产品特点和优势


    - 低功耗CMOS技术:适用于电池供电系统。
    - 自我定时擦写周期:包括自动擦除功能。
    - 数据保护电路:电源接通/断开时保护数据不丢失。
    - 行业标准的3线串行接口:易于集成到现有系统中。
    - 可靠性:支持1百万次擦写循环,数据保持时间超过200年,静电放电保护能力大于4000V。
    - 温度范围支持:支持工业级和扩展级温度范围。
    - 多种封装选择:包括8引脚PDIP、MSOP、SOIC、TSSOP、SOT-23、DFN和TDFN等多种封装形式。

    应用案例和使用建议


    应用案例
    - 汽车电子:通过AEC-Q100认证,适用于需要高可靠性、宽温范围的应用。
    - 工业自动化:用于存储传感器数据、控制信息等,适用于各种工业控制系统。
    - 消费电子产品:如手机、智能家居等设备中的数据存储模块。
    使用建议
    - 电源管理:确保VCC电压在规定的范围内以保证正常工作。
    - 数据保护:使用EWEN指令启用擦写操作,使用EWDS禁用擦写操作以增加安全性。
    - 读取操作:在进行读取操作前,先进行一次Start条件,以确保设备处于正确的状态。
    - 顺序读取:通过保持CS信号为高电平,可以实现连续的数据读取。

    兼容性和支持


    - 兼容性:这些器件支持多种封装,适用于不同类型的电路板设计。
    - 支持和维护:Microchip Technology Inc. 提供全面的技术文档和支持服务,帮助用户快速解决问题。

    常见问题与解决方案


    - 问题1:如何初始化设备?
    - 解决办法:首先将设备置于EWDS模式,然后执行EWEN指令以启用编程模式。
    - 问题2:如何清除Ready/Busy状态?
    - 解决办法:在完成编程操作后,发出Start位并使CS信号变为低电平即可清除Ready/Busy状态。

    总结和推荐


    综上所述,Microchip Technology Inc. 的93XX46A/B/C系列EEPROM具有卓越的低功耗、高可靠性和广泛的应用范围,特别是在工业自动化和汽车电子领域表现优异。其高耐久性和长数据保持时间使其成为关键应用的理想选择。如果您需要一个高效可靠的非易失性存储解决方案,这款产品值得考虑。强烈推荐在相关应用中使用此系列产品。

93LC46BT-E/MS参数

参数
组织 64x16
输出使能访问时间 -
编程电压 -
最小工作供电电压 2.5V
存储容量 1Kb (64 x 16)
最大访问时间 250ns
数据保留时长 200Year
存储器类型 EEPROM,Non-Volatile
最大工作供电电压 5.5V
最大时钟频率 2MHz
接口类型 Microwire
长*宽*高 3mm*3mm*850μm
通用封装 MSOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

93LC46BT-E/MS厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

93LC46BT-E/MS数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY 93LC46BT-E/MS 93LC46BT-E/MS数据手册

93LC46BT-E/MS封装设计

查看详情并下载
Symbol
Footprint
3D Model
