首页  >  产品百科  >  93LC56CT-I/MNY

93LC56CT-I/MNY

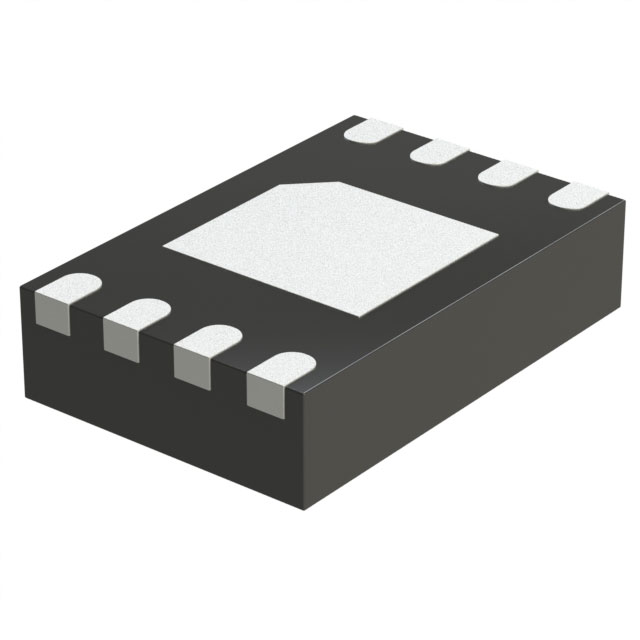

产品描述: 2Kb (256 x 8,128 x 16) 256x8|128x16 2.5V EEPROM,非易失 5.5V 3MHz 200ns SPI 200Year TDFN-8 贴片安装 2mm*3mm*730μm
供应商型号: 579-93LC56CTIMNY
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) 93LC56CT-I/MNY

93LC56CT-I/MNY概述


    产品简介


    Microchip Technology Inc. 的 93AA56A/B/C、93LC56A/B/C 和 93C56A/B/C 系列是 2Kbit 低电压串行电可擦除可编程存储器(EEPROM)。这些器件适用于低功耗、非易失性内存应用。通过不同的配置选项,可以满足多样化的系统需求。A版本和B版本设备提供不同的组织方式和接口配置,C版本则通过外部逻辑信号驱动ORG引脚选择字长。

    技术参数


    电气特性:
    - 工作电压范围:93AA56A/B/C (1.8-5.5V),93LC56A/B/C (2.5-5.5V),93C56A/B/C (4.5-5.5V)
    - 输入高电平电压(VCC ≥ 2.7V):VIL1, VIL2 为 -0.3V 至 0.8VCC
    - 输出低电平电压(IOL = 2.1mA,VCC = 4.5V):Vol1, Vol2 ≤ 0.4V
    - 输出高电平电压(IOH = -400μA,VCC = 4.5V):VOH1, VOH2 ≥ 2.4V
    - 写入电流(FCLK = 3MHz,VCC = 5.5V):ICC write ≤ 500mA
    - 读取电流(FCLK = 3MHz,VCC = 5.5V):ICC read ≤ 500μA
    - 备用电流(CLK = CS = 0V):ICCS ≤ 5μA
    操作温度范围:
    - 工业级:-40°C 至 +85°C
    - 汽车型:-40°C 至 +125°C
    存储条件:
    - 存储温度:-65°C 至 +150°C

    产品特点和优势


    这些 EEPROM 器件采用先进的 CMOS 技术制造,具有以下显著特点:
    - 低功耗设计
    - 高达 1,000,000 次擦写周期
    - 数据保留时间超过 200 年
    - Pb-free 和 RoHS 合规
    - 自动擦除和写入周期,支持数据完整性保护
    - 行业标准三线制串行输入/输出
    这些特点使得这些器件在汽车、工业控制和消费电子产品等领域中广泛应用。

    应用案例和使用建议


    应用案例:
    - 在汽车电子控制系统中,用于存储车辆配置数据。
    - 在工业自动化系统中,作为非易失性数据存储。
    - 在消费电子设备中,作为系统配置数据存储。
    使用建议:
    - 使用合适的封装类型以适应不同的应用环境,例如 PDIP 或 SOT-23 封装。
    - 确保在电源管理上遵守规范,避免电源电压低于最低值,确保正常工作。
    - 利用自动擦除和写入功能来简化开发过程并提高可靠性。

    兼容性和支持


    这些器件提供了多种封装类型,包括 PDIP、SOIC、MSOP、SOT-23、DFN/TDFN 和 TSSOP。这些不同封装能够方便地适配于不同的电路板布局和应用需求。此外,厂商提供了详尽的技术文档和支持服务,以帮助用户进行设计和集成。

    常见问题与解决方案


    常见问题:
    - 设备无法正确读取数据。
    - 写入数据不成功。
    解决方案:
    - 检查电源电压是否符合要求。
    - 确认时钟信号和数据输入信号是否正确。
    - 确认写入命令执行过程中是否有足够的保持时间和设置时间。

    总结和推荐


    Microchip Technology Inc. 的 93AA56A/B/C、93LC56A/B/C 和 93C56A/B/C 系列 EEPROM 器件凭借其低功耗、高可靠性以及宽泛的工作温度范围,在多个应用领域表现出色。它们非常适合需要长时间数据保存和高擦写次数的应用场景。总的来说,这些器件不仅具备卓越的技术性能,而且具有良好的市场竞争力。因此,我强烈推荐使用这些器件,特别是对数据稳定性和可靠性有较高要求的项目。

93LC56CT-I/MNY参数

参数
数据保留时长 200Year
存储器类型 EEPROM,非易失
接口类型 SPI
组织 256x8|128x16
最大访问时间 200ns
输出使能访问时间 -
存储容量 2Kb (256 x 8,128 x 16)
编程电压 -
最大工作供电电压 5.5V
最小工作供电电压 2.5V
最大时钟频率 3MHz
长*宽*高 2mm*3mm*730μm
通用封装 TDFN-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

93LC56CT-I/MNY厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

93LC56CT-I/MNY数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY 93LC56CT-I/MNY 93LC56CT-I/MNY数据手册

93LC56CT-I/MNY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4255 ¥ 3.5955
25+ $ 0.414 ¥ 3.4983
100+ $ 0.385 ¥ 3.2533
库存: 2900
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.59
