24LC04BT-I/SNG

产品描述: 4Kb (256 x 8 x 2) 2.5V~5.5V 2Blockx256x8 2.5V EEPROM,Non-Volatile 5.5V 400KHz 900ns I2C 200Year SOIC-8 贴片安装,黏合安装 4.9mm(长度)*3.9mm(宽度)
供应商型号: 579-24LC04BT-I/SNG
供应商: Mouser
标准整包数: 1

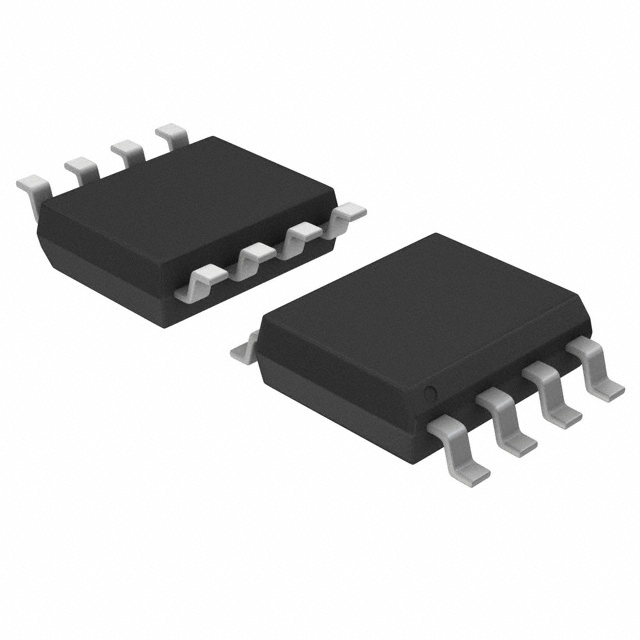

MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) 24LC04BT-I/SNG

24LC04BT-I/SNG概述

    电子元器件产品技术手册

    产品简介


    Microchip Technology Inc. 的24AA04/24LC04B/24FC04系列是一种4-Kbit电可擦除可编程只读存储器(EEPROM)。这些设备组织为两个256 x 8位内存块,并且具有两线串行接口。它们支持低电压设计,可在1.7V至5.5V的电压范围内运行。这些产品广泛应用于各种电子产品中,如工业控制、汽车电子和通信设备等。

    技术参数


    - 电源电压范围:24AA04 和 24FC04:1.7V 至 5.5V;24LC04B:2.5V 至 5.5V
    - 最大时钟频率:
    - 24AA04:400 kHz(1.7V 至 5.5V);100 kHz(1.7V 至 2.5V)
    - 24LC04B:400 kHz(2.5V 至 5.5V)
    - 24FC04:1 MHz(1.7V 至 5.5V)
    - 工作温度范围:
    - 工业级(I):-40°C 至 +85°C
    - 扩展级(E):-40°C 至 +125°C
    - 电气特性:
    - 最大读电流:1 mA
    - 最大待机电流:1 µA(工业级),3 µA(扩展级)
    - 写入操作电流:3 mA(最大)
    - 数据保持时间:>200 年
    - 写入/擦除周期:>1 百万次
    - ESD保护:>4000V

    产品特点和优势


    - 低功耗CMOS技术:提供低读电流和待机电流,适合电池供电设备。
    - 双线串行接口:兼容I2C协议,简化系统设计。
    - 施密特触发输入:提供噪声抑制功能,确保信号稳定。
    - 页写能力:支持一次性写入多达16个字节的数据,提高效率。
    - 硬件写保护:通过WP引脚实现,防止意外写入数据。
    - 长期数据保留:数据保存时间超过200年,适用于长期数据存储需求。

    应用案例和使用建议


    - 工业自动化:作为存储控制器参数和状态的存储器,可以记录传感器数据。
    - 汽车电子:用于存储车辆配置和故障诊断信息。
    - 通讯设备:存储设备ID和固件信息。
    使用建议:
    - 确保在使用过程中提供适当的上拉电阻,以避免信号失真。
    - 针对高频率应用,建议使用较低值的上拉电阻(例如2kΩ),以保证信号完整性。
    - 在写入大量数据时,建议分多次写入,以避免因数据丢失而引起的故障。

    兼容性和支持


    - 兼容性:兼容I2C协议,易于与其他I2C设备集成。
    - 支持和服务:Microchip提供详尽的技术文档和支持服务,确保用户能够正确安装和使用这些器件。

    常见问题与解决方案


    - 问题:设备无法正常通信
    - 解决方案:检查上拉电阻值是否合适,确认SCL和SDA引脚连接无误。
    - 问题:设备频繁重启
    - 解决方案:检查电源电压是否稳定,排除电源噪声干扰。
    - 问题:数据写入失败
    - 解决方案:确认写保护设置,确保没有开启写保护。

    总结和推荐


    24AA04/24LC04B/24FC04系列产品具备多种特点,包括低功耗、高可靠性、良好的噪声抑制能力和长数据保存时间。对于需要长期稳定存储的应用场景,这些产品无疑是理想选择。鉴于其广泛应用和丰富的技术支持,强烈推荐使用该系列产品。
    希望这篇技术手册能帮助您更好地了解和使用Microchip的24AA04/24LC04B/24FC04系列EEPROM产品。如果您有任何疑问或需要更多帮助,请联系Microchip的技术支持团队。

24LC04BT-I/SNG参数

参数
最大访问时间 900ns
组织 2Blockx256x8
接口类型 I2C
存储容量 4Kb (256 x 8 x 2)
最大时钟频率 400KHz
最小工作供电电压 2.5V
存储器类型 EEPROM,Non-Volatile
最大工作供电电压 5.5V
数据保留时长 200Year
输出使能访问时间 -
编程电压 2.5V~5.5V
长*宽*高 4.9mm(长度)*3.9mm(宽度)
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

24LC04BT-I/SNG厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

24LC04BT-I/SNG数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY 24LC04BT-I/SNG 24LC04BT-I/SNG数据手册

24LC04BT-I/SNG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4025 ¥ 3.4011
25+ $ 0.3795 ¥ 3.2068
100+ $ 0.33 ¥ 2.7885
库存: 1124
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.4
