AT24MAC402-SSHM-T

产品描述: 2Kb (256 x 8) 256x8 1.7V EEPROM,Non-Volatile 5.5V 1MHz 550ns I2C 100Year SOIC-8 贴片安装,黏合安装
供应商型号: NA-AT24MAC402-SSHM-T
供应商: 海外现货
标准整包数: 1

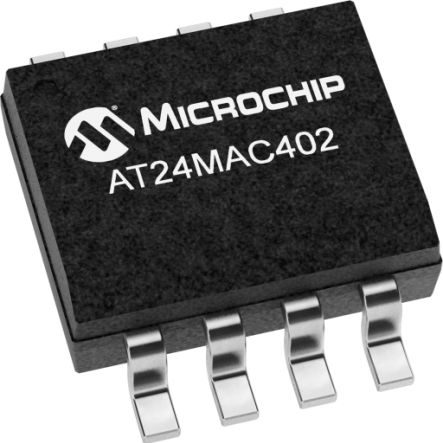

MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) AT24MAC402-SSHM-T

AT24MAC402-SSHM-T概述

    AT24MAC402/AT24MAC602 技术手册

    1. 产品简介


    AT24MAC402 和 AT24MAC602 是 Microchip Technology Inc. 生产的一款工业级、两线串行EEPROM,容量为2 Kbit(256 x 8位)。这两款EEPROM的主要功能是提供可编程的唯一EUI-48或EUI-64地址和一个永久写保护的128位序列号。这些芯片特别适用于需要唯一标识符和高可靠性的工业和商业应用,例如物联网设备、传感器网络和控制系统。

    2. 技术参数


    - 电压范围: 1.7V 至 5.5V
    - 存储容量: 2 Kbit (256 x 8)
    - EUI-48/EUI-64 地址: 工厂预编程,确保唯一性
    - 128位序列号: 工厂预编程,永久只读
    - 温度范围: -40°C 至 +85°C
    - I2C接口速度:
    - 标准模式: 100 kHz
    - 快速模式: 400 kHz
    - 快速模式Plus (FM+): 1 MHz (2.5V至5.5V)
    - 最大电流: 活动时 3mA,待机时 6μA
    - 擦写次数: 100万次
    - 数据保留时间: 100年
    - 封装选项: 8引脚SOIC、8引脚TSSOP、8垫片UDFN和5引脚SOT23

    3. 产品特点和优势


    AT24MAC402/AT24MAC602 的关键特点包括:
    - 低功耗操作: 支持1.7V到5.5V宽电压范围,低功耗设计,适合电池供电设备。
    - 高度可靠性: 擦写次数达100万次,数据保留时间长达100年。
    - 唯一标识: 内置唯一的EUI-48或EUI-64地址及128位序列号,确保每个设备的唯一性。
    - 灵活的数据保护机制: 包括硬件和软件写保护功能。
    - 易于集成: 兼容I2C协议,可通过标准总线系统轻松集成。

    4. 应用案例和使用建议


    AT24MAC402/AT24MAC602 在物联网、工业自动化和消费电子领域有着广泛的应用。例如,在一个工业传感器网络中,每个传感器节点可以配备一个AT24MAC402/AT24MAC602来存储其唯一的识别信息。为了最大化设备的性能和寿命,建议如下:
    - 使用外部上拉电阻(10kΩ或更小)来稳定SDA和SCL信号线。
    - 在设备不使用时,将WP设置为GND以启用写保护。
    - 确保所有电源和接地连接稳固,避免由于电噪声引起的误操作。

    5. 兼容性和支持


    AT24MAC402/AT24MAC602 与大多数遵循I2C标准的微控制器兼容,包括ARM Cortex-M系列和多种单片机。Microchip提供了详尽的技术文档和支持服务,包括在线帮助资源、客户支持和技术论坛,帮助用户快速解决问题。

    6. 常见问题与解决方案


    常见的问题和解决方法如下:
    - Q: 设备不响应I2C命令
    - A: 检查是否有正确的上拉电阻连接到SDA和SCL,确认电压和时钟频率设置正确。
    - Q: 数据传输不稳定
    - A: 确认SDA和SCL线没有受到电噪声干扰,增加滤波电路或缩短线路长度。
    - Q: 写保护失败
    - A: 检查WP引脚是否被正确配置,确认WP连接到GND以启用写操作。

    7. 总结和推荐


    总体而言,AT24MAC402/AT24MAC602是一款高性能、高可靠的串行EEPROM,特别适合那些对设备标识和数据完整性要求极高的应用场景。其独特的EUI-48或EUI-64地址和128位序列号使得这些芯片非常适合物联网和工业自动化领域。如果您正在寻找一款功能强大且易于集成的EEPROM,AT24MAC402/AT24MAC602绝对值得考虑。

AT24MAC402-SSHM-T参数

参数
最大访问时间 550ns
组织 256x8
存储容量 2Kb (256 x 8)
存储器类型 EEPROM,Non-Volatile
数据保留时长 100Year
接口类型 I2C
编程电压 -
最大时钟频率 1MHz
最大工作供电电压 5.5V
输出使能访问时间 -
最小工作供电电压 1.7V
4.98mm(Max)
3.99mm(Max)
1.73mm(Max)
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

AT24MAC402-SSHM-T厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT24MAC402-SSHM-T数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY AT24MAC402-SSHM-T AT24MAC402-SSHM-T数据手册

AT24MAC402-SSHM-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
