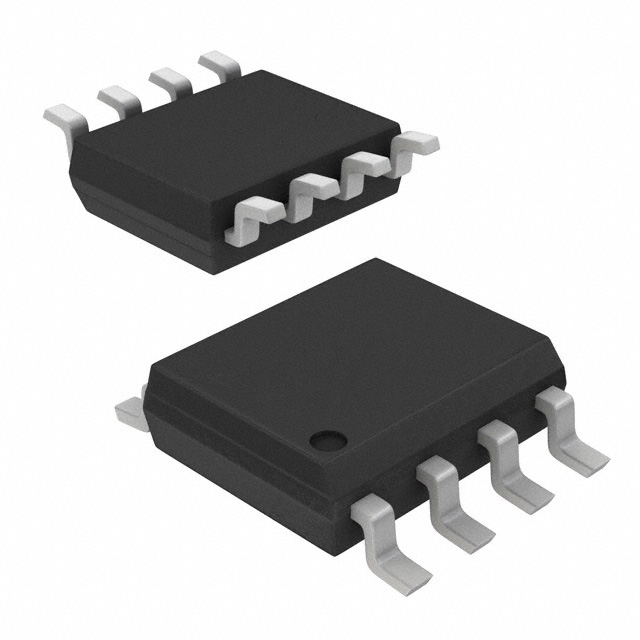

AT45DB021B-SU

产品分类: 闪存(Flash)
产品描述: 256KB 2.7V 10mA 3.6V 20MHz SPI SOIC-8 贴片安装
供应商型号: AT45DB021B-SU-ND
供应商: Digi-Key
标准整包数: 1520
MICROCHIP TECHNOLOGY 闪存(Flash) AT45DB021B-SU

AT45DB021B-SU概述

    AT45DB021B 数据闪存产品技术手册

    1. 产品简介


    AT45DB021B 是一款由Atmel公司生产的2.7V单电压串行接口闪存存储器,专为数字语音、图像、程序代码和数据存储应用设计。该产品集成了2,162,688位的内存,分为1024页,每页264字节。除了主内存,它还包含两个各264字节的SRAM数据缓冲区。这些特性使得AT45DB021B非常适合需要高密度、低功耗和低引脚数的应用场景。

    2. 技术参数


    - 工作电压范围:2.7V - 3.6V
    - 时钟频率:最高可达20MHz
    - 存储容量:2,162,688位(2兆位)
    - 内存组织:1024页,每页264字节
    - 缓冲区:两个264字节的SRAM数据缓冲区
    - 数据保护:硬件数据保护功能
    - 温度范围:商业和工业温度范围
    - 电源管理:4mA活动读电流,2μA待机电流
    - 接口:SPI兼容,支持SPI模式0和模式3
    - 尺寸:TSOP、SOIC、CBGA等多种封装形式

    3. 产品特点和优势


    - 低功耗:典型情况下,活动读电流仅为4mA,待机电流为2μA,显著降低了系统功耗。
    - 快速编程和擦除:页面编程和擦除操作均自定时,无需额外的擦除周期。
    - 数据连续读取能力:通过整个阵列实现数据连续读取,适合代码影子应用。
    - 兼容性强:完全兼容AT45DB021和AT45DB021A。
    - 硬件保护:具有硬件数据保护功能,确保数据安全。

    4. 应用案例和使用建议


    - 数字语音和图像处理:适用于需要高效数据存储和检索的应用,如便携式音频播放器和数码相机。
    - 程序代码存储:可以作为嵌入式系统的程序存储器,减少外部ROM的需求。
    - 工业控制:适用于需要高速数据传输和低功耗的应用,如工业自动化控制系统。
    使用建议:
    - 连续读取:使用Continuous Array Read命令时,可以通过设置合适的初始地址和持续提供时钟信号来实现无中断的数据读取。
    - 数据保护:利用硬件数据保护功能,在关键数据存储应用中增强安全性。
    - 系统可靠性:通过使用简单的SPI串行接口,降低系统复杂度,提高系统可靠性。

    5. 兼容性和支持


    - 兼容性:与AT45DB021和AT45DB021A完全兼容。
    - 技术支持:Atmel提供详细的技术文档和支持服务,帮助用户快速掌握产品使用方法。

    6. 常见问题与解决方案


    - Q: 设备不忙时,如何判断其状态?
    - A: 可以通过检查Status Register中的RDY/BUSY位来判断设备的状态。如果RDY/BUSY位为1,则设备处于就绪状态;如果为0,则设备处于忙状态。

    - Q: 如何进行数据写入?
    - A: 可以使用Buffer Write命令将数据从SI(串行输入)引脚加载到指定的缓冲区。完成数据加载后,可以使用Buffer to Main Memory Page Program命令将缓冲区数据写入到主内存中。

    7. 总结和推荐


    AT45DB021B是一款高性能的串行接口闪存存储器,具备低功耗、高可靠性和灵活的数据处理能力。其独特的数据缓冲区和连续读取功能使其成为多种应用的理想选择。综上所述,强烈推荐在需要高密度、低功耗和低引脚数的应用场景中使用AT45DB021B。

AT45DB021B-SU参数

参数
最小工作供电电压 2.7V
组织 -
数据总线宽度 -
接口类型 SPI
存储容量 256KB
最大供电电流 10mA
最大时钟频率 20MHz
最大工作供电电压 3.6V
5.35mm(Max)
5.4mm(Max)
1.91mm(Max)
通用封装 SOIC-8
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 管装

AT45DB021B-SU厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT45DB021B-SU数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 闪存(Flash) MICROCHIP TECHNOLOGY AT45DB021B-SU AT45DB021B-SU数据手册

AT45DB021B-SU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1520+ $ 1.1178 ¥ 9.3547
库存: 0
起订量: 1520 增量: 1
交货地:
最小起订量为:1520
合计: ¥ 0
