24LC128-I/SN

产品描述: Microchip 串行EEPROM, 128Kbit, 串行 - I2C接口, SOIC封装, 8引脚, 表面贴装
供应商型号: 24LC128-I/SN
供应商: 国内现货
标准整包数: 1

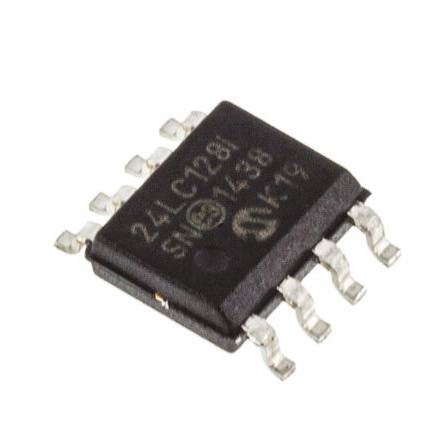

MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) 24LC128-I/SN

24LC128-I/SN概述

    24AA128/24LC128/24FC128 128K I2C Serial EEPROM 技术手册

    1. 产品简介


    Microchip Technology Inc. 的 24AA128/24LC128/24FC128 是一款 128Kbit(16K x 8)的串行电可擦除只读存储器(EEPROM),能够在广泛的电压范围内运行(1.7V 至 5.5V)。这款器件专为先进低功耗应用而设计,如个人通信系统或数据采集。它具有高达64字节的数据页写入能力,支持随机和顺序读取操作,适用于多种工业应用和扩展温度范围。

    2. 技术参数


    电气特性
    - 工作电压:1.7V 到 5.5V
    - 最大时钟频率:100kHz (VCC < 2.5V), 400kHz (2.5V ≤ VCC ≤ 5.5V)
    - 数据传输率:400kHz, 1MHz (仅限 24FC128)
    - 写电流:最大 3mA
    - 待机电流:最大 1μA
    - ESD保护:>4kV
    - 数据保持时间:>200年
    - 擦写次数:>1百万次
    - 存储温度范围:-40°C 到 +125°C
    环境条件
    - 工业级(I):-40°C 至 +85°C
    - 扩展级(E):-40°C 至 +125°C

    3. 产品特点和优势


    - 支持多种供电电压,适用于广泛的应用场景。
    - 配备双线串行接口,I2C兼容,便于连接多种设备。
    - 内置页缓冲区,能够高效处理多达64字节的数据写入。
    - 提供硬件写保护功能,确保数据安全。
    - 坚固耐用,超过1百万次擦写循环且数据保持时间长。
    - 采用低功耗CMOS技术,适合便携式和电池供电设备。

    4. 应用案例和使用建议


    应用案例
    - 个人通信系统:利用其低功耗特性,在便携式设备中存储通话记录。
    - 数据采集系统:用于工业自动化系统中存储传感器数据。
    - 汽车电子:适用于车载信息娱乐系统中的数据存储。
    使用建议
    - 在选择器件时,考虑其工作电压范围,确保与系统电源相匹配。
    - 注意连接方式,特别是对于MSOP封装,需要根据实际情况配置引脚。
    - 为了防止意外情况,可以启用写保护功能。
    - 根据具体应用需求,选择合适的封装类型,如SOIC, DFN等。

    5. 兼容性和支持


    - 本产品支持多种封装形式,包括SOIC, DFN, TSSOP等,便于灵活选择安装方式。
    - 微芯科技提供全面的技术支持,包括详尽的技术文档和在线资源。
    - 用户可以通过访问微芯科技官网获取更多资料和技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正常读取数据 | 检查电路连接,确认供电电压正确。 |
    | 数据损坏 | 启用写保护功能,避免误操作。 |
    | 数据传输不稳定 | 调整拉高电阻值,增加稳定性。 |

    7. 总结和推荐


    综上所述,24AA128/24LC128/24FC128具备高性能、稳定可靠的特点,适用于各种工业和消费电子应用。它在宽泛的工作电压范围内的适应性、低功耗特性以及强大的擦写能力和数据保持能力使其在市场上具有显著的竞争优势。因此,强烈推荐使用此产品。
    本文档提供了详细的规格和技术指标,方便用户快速理解和选用。希望这些信息能帮助您更好地了解并应用这款出色的串行EEPROM器件。

24LC128-I/SN参数

参数
最大访问时间 900ns
接口类型 I2C
输出使能访问时间 5ms
存储容量 128Kb (16K x 8)
存储器类型 EEPROM,Non-Volatile
最小工作供电电压 2.5V
组织 16Kx8
编程电压 2.5V~5.5V
数据保留时长 200Year
最大时钟频率 400KHz
最大工作供电电压 5.5V
长*宽*高 4.9mm(长度)*3.9mm(宽度)
通用封装 SOIC-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,管装

24LC128-I/SN厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

24LC128-I/SN数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY 24LC128-I/SN 24LC128-I/SN数据手册

24LC128-I/SN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.9583
100+ ¥ 6.6305
500+ ¥ 6.4974
库存: 400
起订量: 72 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6.95
