首页  >  产品百科  >  TC77-3.3MOATR

TC77-3.3MOATR

产品分类: 温度传感器
产品描述: ±1°C(±3°C) SOP 贴片安装 4.9mm(长度)*3.9mm(宽度)
供应商型号: TC77-3.3MOATR
供应商: 国内现货
标准整包数: 1000

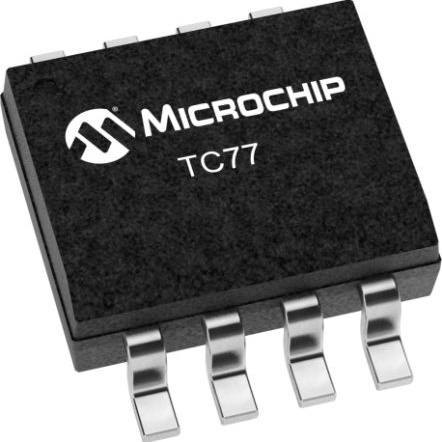

MICROCHIP TECHNOLOGY 温度传感器 TC77-3.3MOATR

TC77-3.3MOATR概述

    TC77 数字温度传感器技术手册

    1. 产品简介


    产品类型: 数字温度传感器
    主要功能: 输出温度作为13位二进制数字词,具有SPI和MICROWIRE™兼容接口
    应用领域: 硬盘驱动器、PC外设、笔记本电脑卡设备、低成本恒温控制、工业控制、办公设备、手机和热敏电阻替代

    2. 技术参数


    - 工作电压范围: 2.7V至5.5V
    - 操作电流: 250 μA(连续转换模式),0.1 μA(关机模式)
    - 温度分辨率: 0.0625°C/位(13位加符号温度分辨率为二进制补码)
    - 温度准确度:
    - +25°C至+65°C内最大±1°C
    - -40°C至+85°C内最大±2°C
    - -55°C至+125°C内最大±3°C
    - 电源电流:
    - +25°C下250μA(连续转换模式)
    - +125°C下250μA(连续转换模式)
    - -55°C下250μA(连续转换模式)
    - 串行接口:
    - 时钟频率: DC至7.0MHz
    - 芯片选择到第一个SCK上升沿延迟: 100ns
    - CS低到数据输出延迟: 70ns
    - SCK下降沿到数据输出延迟: 100ns
    - CS高到数据输出三态时间: 200ns

    3. 产品特点和优势


    - 紧凑设计: 可选5引脚SOT-23A和8引脚SOIC封装,适合低功耗、小型化应用。
    - 高精度: 在不同温度范围内具有高精度,尤其在常用温度区间±1°C内的误差控制优异。
    - 低功耗: 操作电流仅250 μA(典型值),关机模式电流仅为0.1 μA(典型值)。
    - 易于使用: 采用标准SPI和MICROWIRE接口,便于与各种微控制器通信。

    4. 应用案例和使用建议


    典型应用:
    - 硬盘驱动器保护: 硬盘驱动器的过温保护。
    - 笔记本电脑卡设备: 笔记本电脑中的PC卡设备。
    - 恒温控制: 工业和家用设备中的温度控制装置。
    使用建议:
    - 在硬驱中,将TC77放置于关键位置以确保有效的温度监测和保护。
    - 对于笔记本电脑,考虑到空间限制,可优先选择SOT-23A封装。
    - 系统开发时,根据需要设定TC77进入连续转换模式或关机模式,以优化功耗和响应速度。

    5. 兼容性和支持


    - 兼容性: 支持SPI和MICROWIRE接口,可以与Microchip PIC®系列微控制器无缝对接。
    - 厂商支持: Microchip提供详尽的技术文档和支持服务,帮助用户更好地理解及使用该传感器。

    6. 常见问题与解决方案


    - Q1: 电源电压变化如何影响传感器的精度?
    - A1: 当电源电压变化时,温度精度可能会降低。参考图表(图2-6和2-7),在3.3V和5.0V的额定电压下精度最佳。

    - Q2: 如何快速判断过温状态?
    - A2: 通过读取前几位的最高有效位(MSB),如温度超过预设阈值,即表示过温。

    7. 总结和推荐


    综上所述,TC77是一款适用于多种环境和应用领域的高性能数字温度传感器。其高精度、低功耗和易集成的特点使其成为众多系统中不可或缺的组件。对于寻求高效、可靠温度监测方案的用户,TC77是一个值得推荐的选择。

TC77-3.3MOATR参数

参数
温度范围 -
温度阈值 -
精度 ±1°C(±3°C)
长*宽*高 4.9mm(长度)*3.9mm(宽度)
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TC77-3.3MOATR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

TC77-3.3MOATR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 温度传感器 MICROCHIP TECHNOLOGY TC77-3.3MOATR TC77-3.3MOATR数据手册

TC77-3.3MOATR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 9.266
2000+ ¥ 9.102
3000+ ¥ 9.02
库存: 3000
起订量: 1000 增量: 3300
交货地:
最小起订量为:1000
合计: ¥ 9266
直接购买
加入购物车
