首页  >  产品百科  >  EMC1403-2-AIA-TR

EMC1403-2-AIA-TR

产品分类: 温度传感器
产品描述: -64°C~191°C ±1°C (±2°C) DFN 贴片安装,黏合安装 3mm*3mm*830μm
供应商型号: EMC1403-2-AIA-TR-ND
供应商: Digi-Key
标准整包数: 1

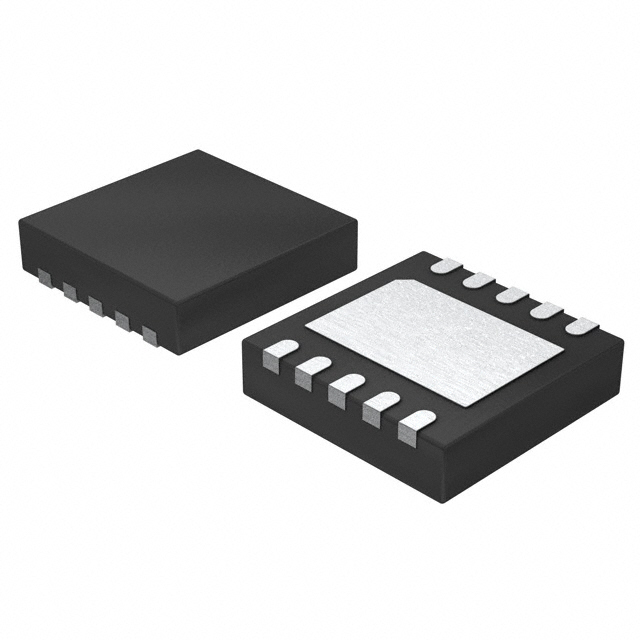

MICROCHIP TECHNOLOGY 温度传感器 EMC1403-2-AIA-TR

EMC1403-2-AIA-TR概述

    高精度1°C温度传感器EMC1403/EMC1404技术手册

    产品简介


    EMC1403和EMC1404是由Microchip Technology Inc.设计制造的高精度、低成本系统管理总线(SMBus)温度传感器。这两款传感器适用于各种高要求的环境监测应用场景,包括笔记本电脑、桌面电脑、工业领域和嵌入式应用。其核心特点是支持不同型号的BJT/晶体管,通过自动检测外部二极管类型和优化设置,确保准确的温度测量,从而提供了一种低功耗、灵活且可靠的解决方案。

    技术参数


    - 精度: EMC1403和EMC1404的外部二极管温度精度为±1°C(60°C < TDIODE < 100°C),内部二极管温度精度为±2°C。
    - 分辨率: 外部二极管温度分辨率可达0.125°C。
    - 供应电压: 3.3V。
    - 温度监测通道: EMC1403有3个温度监测通道(2个外部和1个内部),EMC1404有4个温度监测通道(3个外部和1个内部)。
    - 极限温度设定: 可以设定警报和热保护温度极限。

    产品特点和优势


    - Beta补偿: 通过自动检测外部二极管类型和优化设置,消除由低变量beta晶体管引起的温度误差。
    - 电阻误差校正: 自动消除由串联电阻引起的温度误差,增强了灵活性。
    - 兼容性: 支持多种CPU的温度监测,包括45nm、65nm和90nm工艺制程。
    - 准确性: 采用高精度传感器设计,提供精确可靠的温度测量结果。

    应用案例和使用建议


    - 笔记本电脑: 可用于监测主板上的关键部件,如处理器、硬盘驱动器和显卡等。
    - 工业应用: 在工厂自动化环境中,可用于监控设备运行温度,保障生产安全。
    - 嵌入式系统: 在需要紧凑且高精度温度监控的应用中,例如无人机和物联网设备。
    使用建议:
    - 在使用过程中应注意合理设置温度警报和热保护阈值,以避免不必要的警报。
    - 在极端环境下(高温或低温),可以考虑增加额外的温度传感点来提高系统鲁棒性。

    兼容性和支持


    EMC1403和EMC1404与大多数标准SMBus接口兼容。Microchip Technology Inc.提供了详细的文档和技术支持,用户可通过其官方网站获取最新的数据手册和软件工具。此外,该产品已通过RoHS认证,符合环保要求。

    常见问题与解决方案


    - Q1: 温度读数不稳定
    - A1: 检查传感器与被测对象的连接是否正确,同时确认外部电阻没有引入额外误差。
    - Q2: 温度过高触发警报
    - A2: 调整热保护温度阈值,确保其适合应用环境。
    - Q3: 无法正常通信
    - A3: 确认SMBus接口配置正确,尝试更新固件版本或更换其他传感器测试。

    总结和推荐


    总体来看,EMC1403和EMC1404是高性能的温度传感器,适用于多种复杂环境监测应用场景。它们的高精度、灵活性和可靠性使其成为各类电子产品中的理想选择。强烈推荐给需要高性能温度监控的用户和开发人员。

EMC1403-2-AIA-TR参数

参数
温度阈值 -
精度 ±1°C (±2°C)
温度范围 -64°C~191°C
长*宽*高 3mm*3mm*830μm
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

EMC1403-2-AIA-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

EMC1403-2-AIA-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 温度传感器 MICROCHIP TECHNOLOGY EMC1403-2-AIA-TR EMC1403-2-AIA-TR数据手册

EMC1403-2-AIA-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
