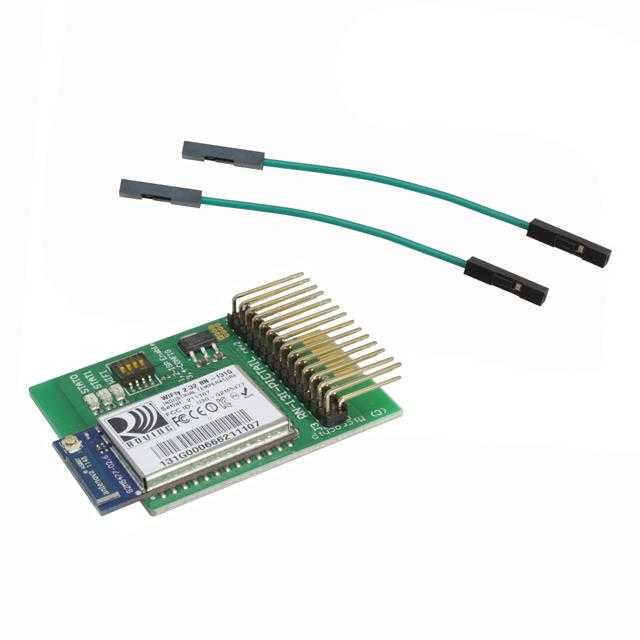

RN-131-PICTAIL

产品分类: 射频配件
产品描述: RN131 802.11 Wireless LAN Daughter Board
供应商型号: 2214033
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 射频配件 RN-131-PICTAIL

RN-131-PICTAIL概述


    产品简介


    RN-131-PICTAIL 和 RN-171-PICTAIL 评估板
    RN-131 和 RN-171 WiFly 无线模块是完整的独立无线局域网接入设备。每个模块都包含一个 TCP/IP 堆栈及相关应用程序。配置完成后,这些模块可以自动访问 Wi-Fi 网络,并通过 UART 接口传输和接收数据。
    功能与应用领域
    - 主要功能:提供无线连接能力,支持 TCP/IP 协议,便于物联网(IoT)和嵌入式系统开发。
    - 应用领域:适用于需要无线通信的微控制器设计,特别是 Microchip 的 PIC18 Explorer 开发板。

    技术参数


    技术规格与性能参数
    - 无线频率:2.4 GHz IEEE 802.11b/g 标准,已通过 FCC/CE/IC 认证。
    - 发射功率:RN-171-PICTAIL 可调范围为 0 至 10 dBm。
    - 接收电流:RN-171-PICTAIL 为 38 mA,RN-131-PICTAIL 为 40 mA。
    - 发射电流:RN-171-PICTAIL 在 0 dBm 时为 120 mA,RN-131-PICTAIL 为 210 mA。
    - 数据速率:UART 上可达 921 Kbps TX 和 500 Kbps RX,SPI 上可达 2 Mbps。
    - 睡眠模式电流:低至 4 uA。
    - 接口:UART 和 SPI,支持硬件流控制。
    - 天线:PCB 迹线天线(RN-171-PICTAIL),陶瓷芯片天线(RN-131-PICTAIL)。
    - 工作环境:RoHS 符合标准。

    产品特点和优势


    独特功能和优势
    - 低功耗:具备超低睡眠电流,显著降低功耗。
    - 高吞吐量:实现高速的数据传输速率。
    - 环境友好:RoHS 合规,符合环保要求。
    - 集成性:预装固件简化了集成过程。
    - 多功能接口:支持 UART 和 SPI 接口,便于多种应用开发。

    应用案例和使用建议


    实际应用场景
    - 物联网设备:适用于智能家居、工业自动化等领域,可通过 Wi-Fi 网络进行远程控制。
    - 便携式设备:可用于可穿戴设备,实时传输数据。
    使用建议
    - 在配置模块时,确保设置正确的 SSID 和密码,以确保顺利连接到 Wi-Fi 网络。
    - 使用 telnet 会话进行数据通信时,注意端口号的正确设置,例如默认为 2000。
    - 遇到连接问题时,检查跳线设置和电源连接是否正确。

    兼容性和支持


    兼容性
    - 与 Microchip Technology 的 PIC18 Explorer 开发板兼容,可通过 PICtail 模块连接。
    - 支持即插即用的安装方式,方便快速部署。
    支持和维护
    - 提供完整的用户手册和技术文档。
    - 用户可以通过官方网站获取驱动程序、工具和实用程序。

    常见问题与解决方案


    常见问题及解决方案
    - 问题:无法连接到 Wi-Fi 网络。
    解决方案:确认 SSID 和密码输入正确;重新启动模块并重置设置。
    - 问题:LED 控制命令无效。
    解决方案:检查波特率和连接是否正确;确保 telnet 会话中命令格式无误。
    - 问题:模块未响应。
    解决方案:检查电源和连接线是否正常;重启模块并重新配置。

    总结和推荐


    综合评估
    - 主要优点:高数据传输速率、低功耗、环境友好性、丰富的 API 支持。
    - 推荐使用:适用于各种需要无线通信的微控制器项目,特别适合于 IoT 和嵌入式系统的开发。
    综上所述,RN-131-PICTAIL 和 RN-171-PICTAIL 评估板以其高性能和广泛的兼容性成为无线模块领域的优秀选择。对于需要高效无线连接的开发者来说,这款评估板是一个非常值得考虑的产品。

RN-131-PICTAIL参数

参数
安装方式 板安装
零件状态 在售

RN-131-PICTAIL厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

RN-131-PICTAIL数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 射频配件 MICROCHIP TECHNOLOGY RN-131-PICTAIL RN-131-PICTAIL数据手册

RN-131-PICTAIL封装设计

查看详情并下载
Symbol
Footprint
3D Model
