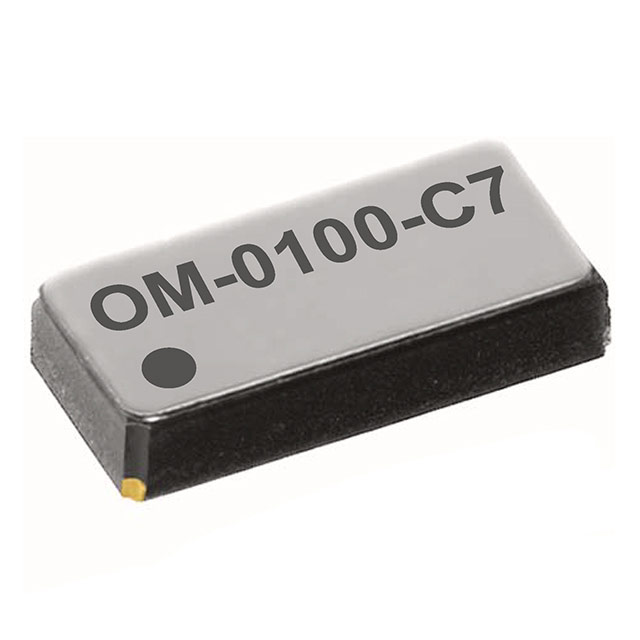

OM-0100-C7 100.00kHz 20ppm TA QC

产品分类:
厂牌: MICRO CRYSTAL
产品描述: Oscillator XO 0.1MHz CMOS 60% 1.8V/2.5V/3.3V/5V 4-Pin CSMD T/R
供应商型号: OM-0100-C7 100.00KHZ 20PPM TA QC
供应商: 期货订购
标准整包数: 1000
MICRO CRYSTAL  OM-0100-C7 100.00kHz 20ppm TA QC

OM-0100-C7 100.00kHz 20ppm TA QC概述

    OM-0100-C7低功耗时钟振荡器技术手册

    1. 产品简介


    产品名称:OM-0100-C7低功耗时钟振荡器
    产品类型:表面贴装器件(SMD)时钟振荡器
    主要功能:提供稳定的100.000 kHz时钟信号输出
    应用领域:物联网(IoT)、计量设备、工业控制、汽车电子、医疗保健、可穿戴及便携设备

    2. 技术参数


    - 尺寸:3.2 x 1.5 x 0.70 mm
    - 频率:100.000 kHz
    - 频率容差:±20 ppm
    - 电源电压范围:1.2 – 5.5 V
    - 工作温度范围:标准型号TA=-40°C到+85°C
    - 存储温度范围:–55°C到+125°C
    - 电流消耗(典型/最大):IDD 0.65 / 0.85 µA
    - 启动时间(最大):tstart 0.5 s
    - 振动电阻性:ΔF/F 20 g / 10–2000 Hz ±5 ppm
    - 冲击电阻性:ΔF/F 5000 g, 0.3 ms, ½ sine ±5 ppm
    - 外壳:真空封装,陶瓷壳体,金属盖

    3. 产品特点和优势


    - 宽供电电压范围:适应多种电路板需求
    - 超低功耗:仅需0.65至0.85 µA电流
    - 小尺寸、轻重量:仅为10.6 mg
    - 高抗冲击与振动能力:适用于严苛环境
    - 100%无铅,RoHS合规:环保友好
    - 符合AEC-Q200标准:满足汽车级质量要求

    4. 应用案例和使用建议


    应用案例:OM-0100-C7广泛应用于智能家电、远程监控系统、车载娱乐设备等。
    使用建议:确保供电电压稳定在1.2到5.5 V范围内,以避免电流波动影响输出稳定性;建议在设计PCB布局时增加滤波电容以减少干扰。

    5. 兼容性和支持


    - 兼容性:可以与其他标准SMD元件一同焊接,便于批量生产和组装。
    - 支持:微晶体公司提供全面的技术支持服务,包括应用指导和维修保障。

    6. 常见问题与解决方案


    - 问题1:无法正常启动
    解决办法:检查电源电压是否在有效范围内,确认接线正确且没有短路现象。
    - 问题2:输出频率不稳定
    解决办法:检测电路板是否有外部电磁干扰,调整附近屏蔽层以增强抗干扰能力。
    - 问题3:出现间歇性故障
    解决办法:检查是否为温度变化引起,考虑添加温控元件或重新设计散热结构。

    7. 总结和推荐


    综上所述,OM-0100-C7低功耗时钟振荡器凭借其出色的稳定性和广泛的适用范围,在多个行业领域具有显著优势。尤其适合对体积、重量有严格要求的应用场景。因此,强烈推荐将其作为关键组件用于各种电子设备中。

OM-0100-C7 100.00kHz 20ppm TA QC参数

参数
长*宽*高 3.2mm*1.5mm*700μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

OM-0100-C7 100.00kHz 20ppm TA QC厂商介绍

MICRO CRYSTAL是一家瑞士公司,专注于高精度时钟解决方案的设计和制造。公司的主要产品包括石英晶体振荡器、温度补偿晶体振荡器(TCXO)、电压控制晶体振荡器(VCXO)和压控晶体振荡器(OCXO)。这些产品广泛应用于通信、工业控制、汽车电子、医疗设备和消费电子产品等领域。

产品分类:
1. 石英晶体振荡器:提供基本的频率控制功能,适用于需要稳定时钟信号的应用。
2. TCXO:通过温度补偿技术,减少温度变化对频率的影响,适用于对温度敏感的应用。
3. VCXO:通过电压控制技术,允许用户调整频率,适用于需要动态频率调整的应用。
4. OCXO:提供最高级别的频率稳定性,适用于对频率精度要求极高的应用。

应用领域:
- 通信:如基站、路由器、交换机等。
- 工业控制:如自动化设备、传感器等。
- 汽车电子:如导航系统、车载娱乐系统等。
- 医疗设备:如监护仪、诊断设备等。
- 消费电子产品:如智能手机、平板电脑等。

MICRO CRYSTAL的优势在于其产品的高精度、高稳定性和可靠性,以及对客户需求的快速响应和定制服务。公司还以其创新技术和持续的研发投入而闻名,确保其产品能够满足不断变化的市场需求。

OM-0100-C7 100.00kHz 20ppm TA QC数据手册

厂牌 PDF简要描述 下载
MICRO CRYSTAL MICRO CRYSTAL OM-0100-C7 100.00kHz 20ppm TA QC OM-0100-C7 100.00kHz 20ppm TA QC数据手册

OM-0100-C7 100.00kHz 20ppm TA QC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 12.1252
3000+ ¥ 10.8716
6000+ ¥ 10.2879
12000+ ¥ 9.2802
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 12125.2
直接购买
加入购物车
