METZ CONNECT  31147108

31147108概述

    RT095xxVBWC Type 147 技术手册综述

    产品简介

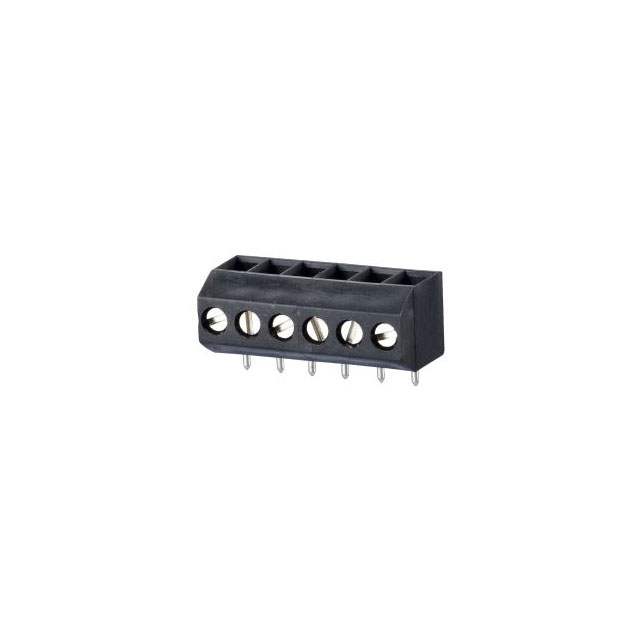

    RT095xxVBWC Type 147 是一款螺纹式接线端子块,适用于多种工业应用。该产品通过焊锡固定,具有垂直连接方向和黑色外壳设计。它可以容纳从2到24极之间的多种配置,广泛应用于电力系统、机械设备和自动化控制等领域。

    技术参数


    - 基本参数
    - 紧固力矩:SEV 0.5 Nm(牛米),UL 4.4 lb-in(磅英尺)
    - 焊接引脚长度:3.25 mm
    - 绝缘材料类别:CTI 600
    - 清理距离/爬电距离:4 mm
    - 防护等级:IP00
    - 绝缘剥离最小长度:8 mm
    - 电气参数
    - 额定电流:10 A
    - 额定电压:160 V、400 V
    - 额定测试电压:2.5 kV
    - 最大导线截面积:2 mm²(AWG 14)
    - 认证:UL - 文件号E121004
    - 材料参数
    - 绝缘材料:PA66
    - 螺钉材料:8.8级
    - 端子体材料:CuZnPb
    - 螺丝表面处理:Ni + Sn
    - 线保护器材料:CuSn
    - 线保护器表面处理:Sn
    - 耐温参数
    - 工作温度范围:-40°C 至 105°C
    - 光线测试火焰可燃性:GWFI 960°C (IEC 60695-2-12),GWIT 775°C (IEC 60695-2-13)
    - 其他参数
    - 焊接性能:符合JEDEC JESD22-B102E 245°C/5s标准
    - 尺寸:L = (极数 - 1) × 中心距 + 5 mm

    产品特点和优势


    - 高可靠性:具备优异的电气性能和较高的安全等级。
    - 多功能性:提供从2到24极的多种配置,适用于各种复杂的应用场合。
    - 环境适应性强:能在极端环境下稳定运行,具有良好的抗腐蚀和抗磨损能力。
    - 认证齐全:UL认证保证了产品的质量和安全性。

    应用案例和使用建议


    - 应用场景:广泛应用于电力系统、机械设备和自动化控制等工业场合。
    - 使用建议:安装时需确保紧固力矩达到规定要求,以确保连接可靠。选择合适的导线截面和类型,以避免因过热而导致的安全隐患。此外,定期检查和维护可以延长产品使用寿命。

    兼容性和支持


    - 兼容性:RT095xxVBWC Type 147 支持多种型号的电线和连接方式,适用于不同的应用需求。
    - 技术支持:厂商提供详尽的技术文档和支持服务,确保用户在使用过程中能够得到及时的帮助和指导。

    常见问题与解决方案


    - 问题1:螺丝松动
    - 解决方案:重新拧紧螺丝至规定扭矩。

    - 问题2:焊接不良
    - 解决方案:检查焊接条件是否符合标准,并重新进行焊接操作。

    总结和推荐


    总体来看,RT095xxVBWC Type 147 接线端子块具有高可靠性和广泛的应用范围,特别适合需要高安全性和环境适应性的工业场合。我们强烈推荐使用这款产品,特别是在电力系统和自动化控制领域。

31147108参数

参数
安装方式 通孔安装
包装方式 散装

31147108厂商介绍

METZ CONNECT是一家全球领先的连接器和电缆组件制造商,专注于为各种行业提供定制化的连接解决方案。公司主营产品包括工业连接器、汽车连接器、医疗连接器、**连接器等,广泛应用于工业自动化、汽车制造、医疗设备、****等领域。

METZ CONNECT的优势在于其强大的研发能力和创新精神。公司拥有一支专业的技术团队,不断研发新技术、新材料和新工艺,以满足客户对高性能、高可靠性和小型化的需求。此外,METZ CONNECT还提供一站式服务,从设计、制造到测试和认证,确保产品符合国际标准和客户需求。公司在全球设有多个生产基地和销售网络,能够快速响应客户需求,提供及时的技术支持和售后服务。

31147108数据手册

厂牌 PDF简要描述 下载
METZ CONNECT METZ CONNECT 31147108 31147108数据手册

31147108封装设计

查看详情并下载
Symbol
Footprint
3D Model
