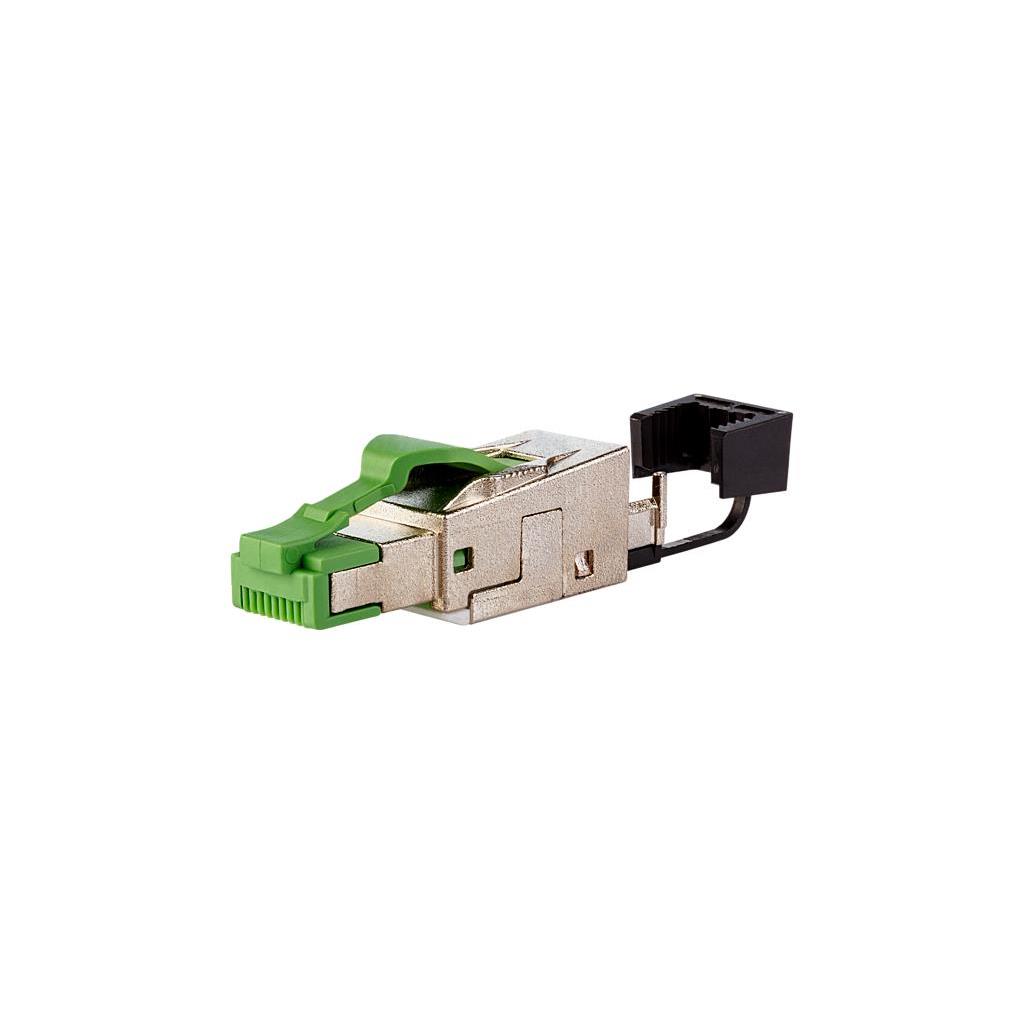

130E405032PE

产品分类: 模块化连接器 - 插头
厂牌: METZ CONNECT
产品描述: Conn RJ-45 PL 8 POS ST Cable Mount 8 Terminal 1 Port Cat 6a
供应商型号: 130E405032PE
供应商: Master
标准整包数: 5
METZ CONNECT 模块化连接器 - 插头 130E405032PE

130E405032PE概述

    # C5 RJ45 Field Plug Pro 2P PROFINET 技术手册

    产品简介


    基本介绍
    C5 RJ45 Field Plug Pro 2P PROFINET 是一款专为工业以太网设计的高性能连接器。该产品采用Cat.5类标准,具备2对双绞线结构,能够在现场进行灵活组装。其主要功能是提供可靠的高速数据传输,并且支持远程供电(PoE 和 PoE Plus),适用于各种工业应用。
    主要功能和应用领域
    - 主要功能:
    - 高速数据传输,符合ISO/IEC 11801和DIN EN 50173-1标准
    - 支持PROFINET通信协议
    - 支持PoE和PoE Plus
    - 适用于工业环境和办公区域
    - 应用领域:
    - 工业以太网
    - 结构化布线系统
    - 远程电源供应
    - 办公室网络连接

    技术参数


    技术规格
    - 型号: 130E405032PE
    - EAN码: 4250184189275
    - 版本: X
    - 发布日期: 2024年8月16日
    性能参数
    - 连接方式: IDC连接和RJ45插头
    - 传输速率: 最高可达100 MBit/s(符合IEEE 802.3u)
    - 屏蔽特性: 全屏蔽
    - 尺寸: 49.8 mm x 13.8 mm x 9.3 mm(1.961 in. x 0.543 in. x 0.366 in.)
    - 线径范围:
    - 软导体:AWG 27/7 到 22/7,直径 0.46 mm 到 0.76 mm
    - 实心导体:AWG 26/1 到 22/1,直径 0.409 mm 到 0.64 mm
    - 电缆护套直径: 5.5 mm 到 10.5 mm(0.217 in. 到 0.413 in.)
    电气特性
    - 电流承载能力: 最大1A
    - 额定电压: 最大50V
    - 接触电阻: 最大20 mOhm
    - 绝缘电阻: 最小500 MOhm
    - 介电强度: 导体-导体(次级)最小1000 V DC
    工作环境
    - 存储温度: -40°C 到 70°C (-40°F 到 158°F)
    - 操作温度: -40°C 到 70°C (-40°F 到 158°F)

    产品特点和优势


    独特功能
    - 多端口能力: 支持多种连接方式,适用于不同的应用需求。
    - 快速安装: 不需要特殊工具即可完成安装,简化了施工过程。
    - 高防护等级: 防护等级达到IP20,适应恶劣的工业环境。
    - 远程供电支持: 兼容PoE和PoE Plus标准,适合需要远距离供电的应用场合。
    市场竞争力
    - 高可靠性: 严格遵循ISO/IEC 11801和DIN EN 50173-1标准,确保长期稳定运行。
    - 灵活组装: 现场组装的设计使得安装更加便捷,减少成本和时间。
    - 全面保护: 屏蔽设计有效防止电磁干扰,保证数据传输质量。

    应用案例和使用建议


    应用案例
    该产品广泛应用于工业自动化、智能楼宇、办公自动化等领域。例如,在制造工厂中,C5 RJ45 Field Plug Pro 2P PROFINET 可以用于连接生产设备和控制系统的以太网连接,实现高效的数据传输和远程管理。
    使用建议
    - 安装注意事项: 在安装时,确保电缆的直径在5.5 mm到10.5 mm范围内,以保证最佳连接效果。
    - 维护建议: 定期检查连接部位的接触情况,避免因氧化或腐蚀导致的接触不良问题。
    - 兼容性检查: 确保所连接的其他设备也支持相应的PROFINET和PoE标准,以确保兼容性。

    兼容性和支持


    兼容性
    C5 RJ45 Field Plug Pro 2P PROFINET 兼容多种工业标准和通信协议,包括PROFINET、PoE和PoE Plus。此外,该产品还通过了UL标准认证(文件号DUXR.E178484)。
    支持和服务
    METZ CONNECT 提供专业的技术支持和售后服务。客户可以联系厂商获取详细的产品资料和技术指导,确保设备的正常运行和维护。

    常见问题与解决方案


    常见问题
    1. 如何判断连接器是否安装正确?
    - 解决方案: 使用万用表测量接触电阻,如果电阻值低于20 mOhm,则表示连接正常。

    2. 如何清洁连接器接口?
    - 解决方案: 使用干净的软布轻轻擦拭接口部分,避免使用腐蚀性清洁剂。

    3. 如何处理接触不良的问题?
    - 解决方案: 检查电缆护套是否在规定的直径范围内,并重新压接连接器,确保良好的接触。

    总结和推荐


    综合评估
    C5 RJ45 Field Plug Pro 2P PROFINET 是一款性能卓越、稳定性强的工业以太网连接器。其快速安装、远程供电支持、兼容多种工业标准的特点使其在市场上具有很强的竞争力。
    推荐结论
    强烈推荐使用这款产品。它不仅能够满足各种工业应用的需求,还能显著提高系统的可靠性和效率。无论是新建项目还是设备升级,C5 RJ45 Field Plug Pro 2P PROFINET 都是一个理想的选择。

130E405032PE参数

参数
长*宽*高 49.8mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 散装

130E405032PE厂商介绍

METZ CONNECT是一家全球领先的连接器和电缆组件制造商,专注于为各种行业提供定制化的连接解决方案。公司主营产品包括工业连接器、汽车连接器、医疗连接器、**连接器等,广泛应用于工业自动化、汽车制造、医疗设备、****等领域。

METZ CONNECT的优势在于其强大的研发能力和创新精神。公司拥有一支专业的技术团队,不断研发新技术、新材料和新工艺,以满足客户对高性能、高可靠性和小型化的需求。此外,METZ CONNECT还提供一站式服务,从设计、制造到测试和认证,确保产品符合国际标准和客户需求。公司在全球设有多个生产基地和销售网络,能够快速响应客户需求,提供及时的技术支持和售后服务。

130E405032PE数据手册

厂牌 PDF简要描述 下载
METZ CONNECT 模块化连接器 - 插头 METZ CONNECT 130E405032PE 130E405032PE数据手册

130E405032PE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 18.2735 ¥ 154.7765
10+ $ 16.8405 ¥ 140.0218
30+ $ 16.3827 ¥ 136.2154
50+ $ 15.1156 ¥ 125.6135
100+ $ 14.6751 ¥ 120.1741
250+ $ 14.4535 ¥ 118.3598
500+ $ 14.1581 ¥ 115.9407
1000+ $ 14.1581 ¥ 115.9407
库存: 5
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 154.77
