31189102

厂牌: METZ CONNECT
产品描述: Conn Wire to Board HDR 2 POS 3.5mm Solder ST Thru-Hole T/R
供应商型号: 2434346
供应商: 海外现货
标准整包数: 10

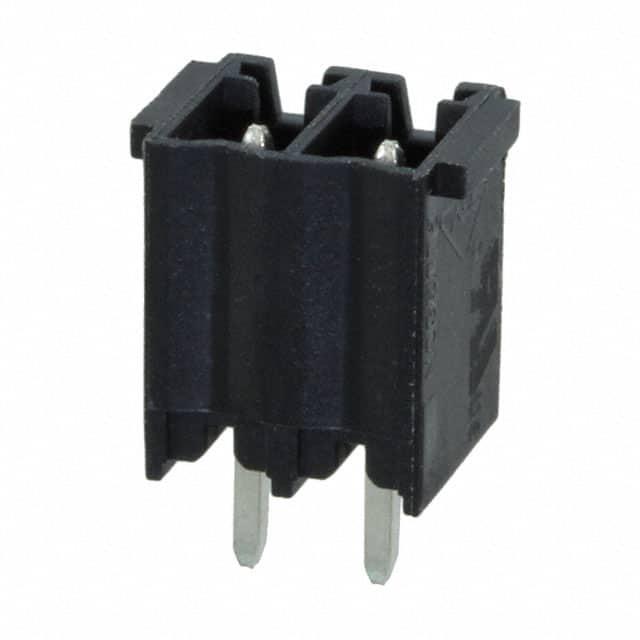

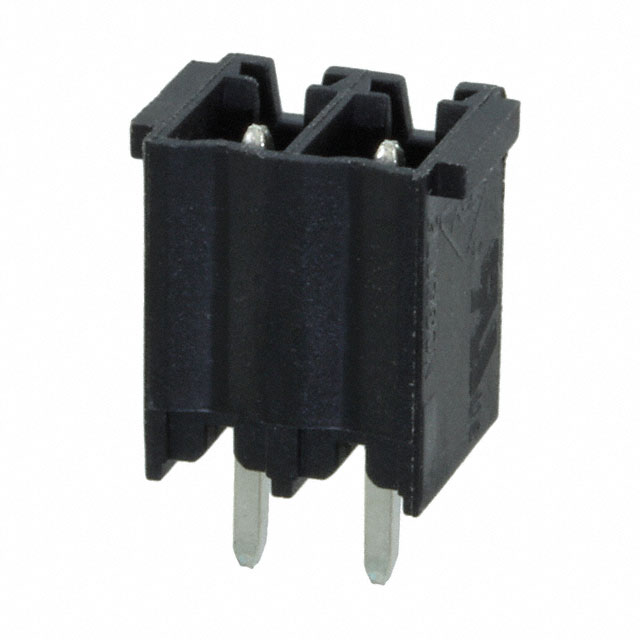

METZ CONNECT 接线座- 接头/插头和插口 31189102

31189102概述

    # PR043xxVBBN Type 189 技术手册解析

    产品简介


    PR043xxVBBN Type 189 是一款带通孔焊接(THR)的针座连接器,广泛应用于电路板连接、电源分配系统以及各种高可靠性需求的工业和消费电子产品中。该产品可提供多个极数选择,具体极数数量可通过型号中的“xx”来确定。本手册将详细介绍该产品的技术规格、应用案例及优势,以帮助工程师更好地了解并合理使用这款连接器。

    技术参数


    - 外形尺寸:中心线为 3.50 mm,垂直方向连接角度为 0°。
    - 焊针长度:3.2 mm。
    - 最小极数:2 极。
    - 最大极数:16 极。
    - 绝缘材料等级:CTI 600。
    - 耐电压:额定电压最高可达 500 V;测试电压为 2.5 kV。
    - 防护等级:IP00。
    - 额定电流:10 A。
    - 过电压类别:III、II。
    - 污染等级:3、2。
    - 环境适应性:工作温度范围 -40°C 至 105°C。
    - 阻燃等级:V0。
    - 符合标准:UL 认证(文件号 E121004)。

    产品特点和优势


    - 高可靠性:采用高温阻燃材料(PA66/6T),达到GWFI 960°C 和 GWIT 775°C 的阻燃性能。
    - 多样化配置:提供 2 至 16 极的不同版本,适用于多种电路设计。
    - 易于识别:具有黑色外观,便于安装与识别。
    - 耐久性好:接触点材质为 CuMg,表面经过镍和锡处理,确保长期使用下的稳定性和耐用性。

    应用案例和使用建议


    - 典型应用:适用于家电控制板、汽车电子系统、通信设备及其他需要高可靠性的电子设备中。
    - 使用建议:
    - 确保焊点处的焊锡饱满,以提高焊接质量和稳定性。
    - 在高振动环境下使用时,可以考虑添加额外固定措施,如胶带或支架。

    兼容性和支持


    - 配套附件:可选配件包括用于针座编码的720293-01-2,有助于进一步提升产品使用便利性和辨识度。
    - 替换型号:手册还提供了与其相匹配的其他型号及其说明,方便用户根据实际需求选择合适的替代品。

    常见问题与解决方案


    - 问题1:焊接过程中出现虚焊。
    - 解决方案:检查焊盘清洁度和焊接时间,必要时调整焊接温度和压力,以保证焊点充分填充。

    - 问题2:接触不良。
    - 解决方案:检查触点是否有氧化物或其他污染物,进行清理或重新焊接。

    总结和推荐


    综上所述,PR043xxVBBN Type 189 连接器凭借其高可靠性、多样化的配置选项以及优异的环境适应能力,在多个关键领域展现出强大的应用潜力。建议在需要高性能连接解决方案的场合下优先选用该产品。同时,用户也应注意严格按照手册指导进行安装和维护,以充分发挥其优势。

31189102参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装,卷带包装

31189102厂商介绍

METZ CONNECT是一家全球领先的连接器和电缆组件制造商,专注于为各种行业提供定制化的连接解决方案。公司主营产品包括工业连接器、汽车连接器、医疗连接器、**连接器等,广泛应用于工业自动化、汽车制造、医疗设备、****等领域。

METZ CONNECT的优势在于其强大的研发能力和创新精神。公司拥有一支专业的技术团队,不断研发新技术、新材料和新工艺,以满足客户对高性能、高可靠性和小型化的需求。此外,METZ CONNECT还提供一站式服务,从设计、制造到测试和认证,确保产品符合国际标准和客户需求。公司在全球设有多个生产基地和销售网络,能够快速响应客户需求,提供及时的技术支持和售后服务。

31189102数据手册

厂牌 PDF简要描述 下载
METZ CONNECT 接线座- 接头/插头和插口 METZ CONNECT 31189102 31189102数据手册

31189102封装设计

查看详情并下载
Symbol
Footprint
3D Model
