31320102

厂牌: METZ CONNECT
产品描述: Conn Shrouded Header HDR 2 POS 5mm Solder ST Thru-Hole
供应商型号: 1849-1322-ND
供应商: Digi-Key
标准整包数: 1

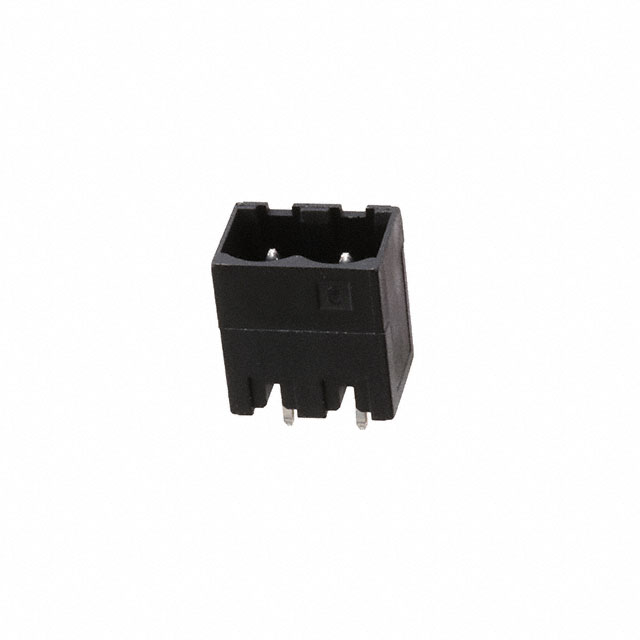

METZ CONNECT 接线座- 接头/插头和插口 31320102

31320102概述

    # PT115xxVBBN Type 320:产品技术手册

    产品简介


    PT115xxVBBN Type 320 是一款高度可靠的接线端子,适用于多种电气连接场景。它属于针式接线端子系列,具有极高的载流能力和机械强度。该接线端子主要用于工业自动化控制设备、电力系统、通信设施及家用电器等领域,能够提供稳定的电气连接,确保系统的安全可靠运行。

    技术参数


    以下是 PT115xxVBBN Type 320 的详细技术参数:
    - 结构特征:
    - 插针引脚,可焊接
    - 中心线间距为 5.00 mm,连接方向为垂直 0°
    - 封闭末端
    - 颜色为黑色
    - 可编码
    - 一般数据:
    - 焊锡针长度:3.25 mm
    - 最小针数:2
    - 最大针数:24
    - 绝缘材料等级:CTI 600
    - 爬电距离/间距:4 mm
    - 保护等级:IP00
    - 额定电流:10 A
    - 过电压类别:III, III, II
    - 污染程度:3, 2, 2
    - 额定电压:320 V / 800 V / 800 V
    - 额定测试电压:4 kV / 4 kV / 4 kV
    - 认证:V/A 300/15;UL认证(File No. E121004)
    - 材料数据:
    - 绝缘材料:PA66,阻燃等级V0
    - 触点材料:CuMg
    - 触点表面处理:Ni + Ag
    - 栅网阻燃温度指数(GWFI):960 °C
    - 栅网阻燃温度指数(GWIT):775 °C
    - 气候数据:
    - 工作温度范围:-40 °C 至 105 °C
    - 焊接耐久性:符合JEDEC JESD22-B102E标准(245°C/5s)

    产品特点和优势


    PT115xxVBBN Type 320 主要具有以下几个特点和优势:
    - 高可靠性:通过严格的绝缘材料等级和过电压类别认证,确保长时间稳定运行。
    - 大额定电流:最大额定电流可达10 A,适合各种高负载应用。
    - 环境适应性强:能在极端环境下工作,从-40 °C到105 °C的温度范围内均能正常工作。
    - 多规格选择:最多可达到24个触点,满足不同应用需求。
    - 高性能触点材料:采用铜镁合金触点材料,结合镍银涂层,保证长期电气性能稳定。
    - 易于安装和维护:插针引脚设计简化了安装过程,并且可以通过颜色编码区分不同的接线端子,方便维护和故障排查。

    应用案例和使用建议


    PT115xxVBBN Type 320 接线端子广泛应用于以下场景:
    - 工业自动化设备:如传感器、执行器、控制模块等,提供稳定的电气连接。
    - 电力系统:用于各类断路器、开关柜等电力设备的连接。
    - 通信设施:如基站、路由器等设备的内部布线。
    - 家用电器:洗衣机、冰箱等家电设备的电源连接。
    使用建议:
    - 在高温环境下,建议对连接点进行额外的固定和防护,避免因热胀冷缩导致松动。
    - 安装时要确保插针与电线紧密接触,以减少电阻损耗。
    - 定期检查接线端子的焊接情况,避免出现虚焊或脱焊现象。

    兼容性和支持


    PT115xxVBBN Type 320 接线端子可与其他常见的接线设备配合使用,具有良好的兼容性。制造商提供了详尽的技术支持和售后服务,包括但不限于产品安装指导、故障诊断及维修服务。同时,制造商还提供相关的配件,例如编码帽和盖板,以便于客户进行个性化定制。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针松动 | 重新焊接插针,并确保焊接牢固。 |
    | 连接点电阻过高 | 清洁触点表面,确保无氧化层或异物。 |
    | 额定电流超过额定值 | 减少负载,或将多个接线端子并联使用。 |

    总结和推荐


    PT115xxVBBN Type 320 接线端子凭借其高可靠性、大额定电流和广泛的适用性,成为市场上的一款优秀产品。它的设计和制造充分考虑到了实际应用中的多种需求,无论是工业环境还是家用场景都能发挥出色的表现。我们强烈推荐使用这款接线端子,特别是对于需要高稳定性和高可靠性的应用场景。

31320102参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

31320102厂商介绍

METZ CONNECT是一家全球领先的连接器和电缆组件制造商,专注于为各种行业提供定制化的连接解决方案。公司主营产品包括工业连接器、汽车连接器、医疗连接器、**连接器等,广泛应用于工业自动化、汽车制造、医疗设备、****等领域。

METZ CONNECT的优势在于其强大的研发能力和创新精神。公司拥有一支专业的技术团队,不断研发新技术、新材料和新工艺,以满足客户对高性能、高可靠性和小型化的需求。此外,METZ CONNECT还提供一站式服务,从设计、制造到测试和认证,确保产品符合国际标准和客户需求。公司在全球设有多个生产基地和销售网络,能够快速响应客户需求,提供及时的技术支持和售后服务。

31320102数据手册

厂牌 PDF简要描述 下载
METZ CONNECT 接线座- 接头/插头和插口 METZ CONNECT 31320102 31320102数据手册

31320102封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7015 ¥ 5.9277
10+ $ 0.5562 ¥ 4.6999
100+ $ 0.4553 ¥ 3.8104
500+ $ 0.4063 ¥ 3.4005
1000+ $ 0.3869 ¥ 3.238
5000+ $ 0.3454 ¥ 2.8903
10000+ $ 0.3289 ¥ 2.7525
库存: 235
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.92
