916150-PTS

产品分类: 其他工具
厂牌: METCAL

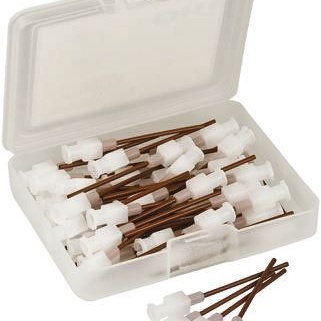

产品描述: Metcal 点胶针头, TS-P, 直, 棕色, 规格号16G, 使用于氰基丙烯酸盐粘合剂
供应商型号: ET-2913178
供应商: 海外现货
标准整包数: 1
METCAL 其他工具 916150-PTS

916150-PTS概述

    电子元器件产品技术手册:精密点胶针头

    产品简介


    在电子制造行业中,精密点胶针头是不可或缺的电子元器件之一,用于精确控制胶水、焊膏和其他流体材料的涂布。本手册涵盖了多种型号的精密点胶针头,包括标准型、弯角型、刷头型及塑料型针头,适用于各种复杂的点胶应用场景。

    技术参数


    本部分将简要介绍各类精密点胶针头的技术规格和电气特性:
    1. TE Tips 系列
    - 材料:不锈钢喷嘴,双螺旋聚丙烯连接器
    - 长度:1/4英寸(6.35mm)、1/2英寸(12.7mm)、1英寸(25.4mm)、1-1/2英寸(38.1mm)
    - 针管直径(Gauge):
    - 14: 0.063英寸(1.600mm)
    - 15: 0.054英寸(1.371mm)
    - 18: 0.033英寸(0.838mm)
    - 20: 0.024英寸(0.610mm)
    - 21: 0.020英寸(0.508mm)
    - 22: 0.016英寸(0.406mm)
    - 23: 0.013英寸(0.330mm)
    - 25: 0.010英寸(0.254mm)
    - 27: 0.008英寸(0.203mm)
    - 30: 0.006英寸(0.152mm)
    - 32: 0.004英寸(0.102mm)
    2. TE Bent Tips 系列
    - 弯角:45° 和 90°
    - 长度:1/2英寸(12.7mm)和1-1/2英寸(38.1mm)
    - 针管直径(Gauge):
    - 14: 0.063英寸(1.600mm)
    - 15: 0.054英寸(1.371mm)
    - 18: 0.033英寸(0.838mm)
    - 20: 0.024英寸(0.610mm)
    - 21: 0.020英寸(0.508mm)
    - 22: 0.016英寸(0.406mm)
    - 23: 0.013英寸(0.330mm)
    - 25: 0.010英寸(0.254mm)
    - 27: 0.008英寸(0.203mm)
    - 30: 0.006英寸(0.152mm)
    3. BT Series 系列
    - 刷头类型:软毛刷(红鼬毛)和硬毛刷(尼龙)
    - 针管直径(Gauge):
    - 16: 0.051英寸(1.30mm)
    - 18: 0.033英寸(0.838mm)
    - 22: 0.016英寸(0.406mm)
    4. TS-P 塑料系列
    - 柔性针头,长度1-1/2英寸(可定制)
    - 针管直径(Gauge):
    - 15: 0.054英寸(1.371mm)
    - 16: 0.047英寸(1.20mm)
    - 18: 0.033英寸(0.838mm)
    - 20: 0.024英寸(0.610mm)
    - 22: 0.016英寸(0.406mm)
    - 25: 0.010英寸(0.254mm)
    5. TT Series 系列
    - 标准型和刚性型两种
    - 柔性针头,长度1-1/2英寸(可定制)
    - 针管直径(Gauge):
    - 14: 0.063英寸(1.600mm)
    - 16: 0.051英寸(1.30mm)
    - 18: 0.033英寸(0.838mm)
    - 20: 0.024英寸(0.610mm)
    - 22: 0.016英寸(0.406mm)
    - 25: 0.010英寸(0.254mm)
    - 27: 0.008英寸(0.203mm)

    产品特点和优势


    1. TE Tips 系列
    - 高精度和高一致性
    - 不锈钢喷嘴经过抛光处理,确保无堵塞
    - 包装为50支装
    2. TE Bent Tips 系列
    - 45°和90°弯曲角度设计,便于进入狭小空间
    - 不锈钢材质,适用于高强度应用场合
    3. BT Series 系列
    - 红鼬毛和尼龙刷头设计,适用于不同粘稠度的材料
    - 软硬刷头均可选
    4. TS-P 塑料系列
    - 聚丙烯材质,适用于柔性操作
    - 可定制长度,方便各种应用场景
    5. TT Series 系列
    - 标准型和刚性型两种选择,满足不同需求
    - 防止高粘度材料堵塞

    应用案例和使用建议


    这些精密点胶针头广泛应用于微电子组装、LED封装、汽车制造、医疗器械等领域。例如,在LED灯的组装过程中,可以使用TE Tips系列针头来确保LED引脚上的焊膏均匀涂抹,避免短路问题。在复杂电路板上使用TE Bent Tips系列针头则可以轻松到达狭小空间进行点胶操作。

    兼容性和支持


    该系列产品设计精良,适用于多种点胶设备。用户可根据自身需求选择合适的型号。制造商提供详细的安装指导和技术支持,帮助用户更好地利用这些针头进行工作。

    常见问题与解决方案


    1. 问题:针头容易堵塞怎么办?
    - 解决方案:使用前检查针头内部是否有杂质,定期清洗针头。
    2. 问题:针头弯曲角度不准确怎么办?
    - 解决方案:确保购买时选择正确的型号,如有需要请咨询销售人员。
    3. 问题:使用过程中发现针头断裂怎么办?
    - 解决方案:停止使用并更换新的针头,同时检查是否因为操作不当导致。

    总结和推荐


    综上所述,这款精密点胶针头系列具有高精度、多功能和耐用性强的特点。适用于各种复杂的电子制造场景。强烈推荐电子制造业的专业人士选择使用,以提高生产效率和产品质量。

916150-PTS参数

参数
长*宽*高 38mm(长度)

916150-PTS厂商介绍

METCAL是一家专注于工业自动化和电子制造领域的公司,提供一系列精密焊接和返修解决方案。其主营产品包括:

1. 焊接设备:提供各种焊接技术,如激光焊接、热风焊接等,适用于电子组件的精密焊接。
2. 返修系统:用于电路板和电子组件的维修和返修,提高生产效率和产品质量。
3. 点胶设备:用于精确控制胶水的点涂,广泛应用于电子组装和封装。
4. 烟雾净化系统:在焊接和返修过程中,有效去除有害烟雾,保护操作人员健康和环境。

METCAL的优势在于:

- 技术创新:不断研发新技术,提供行业领先的焊接和返修解决方案。
- 定制服务:根据客户需求提供定制化产品和服务,满足特定应用需求。
- 全球支持:拥有全球服务网络,为客户提供快速响应和技术支持。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。

916150-PTS数据手册

厂牌 PDF简要描述 下载
METCAL 其他工具 METCAL 916150-PTS 916150-PTS数据手册

916150-PTS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 63.8745 ¥ 539.7392
5+ $ 53.167 ¥ 449.2609
库存: 16
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 539.73
