UFC-7CH9006S

产品分类: 原型开发工具
厂牌: METCAL

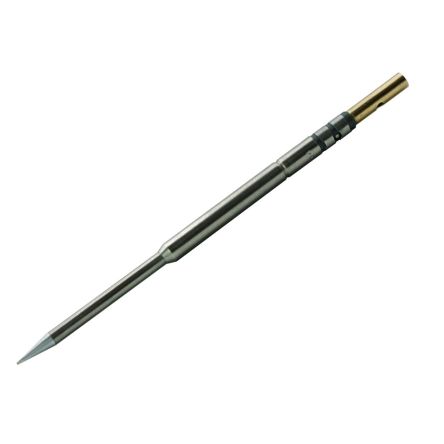

产品描述: Metcal 凿形烙铁头, 7CH系列, 0.6 x 9 mm针尖
供应商型号: 5358-UFC-7CH9006S-ND
供应商: Digi-Key
标准整包数: 1
METCAL 原型开发工具 UFC-7CH9006S

UFC-7CH9006S概述

    电子元器件产品技术手册解析:Metcal 温度敏感焊头

    产品简介


    本文介绍了Metcal系列温度敏感焊头(Cartridge Tips),主要用于电子焊接应用中。这些焊头通过不同的形状和尺寸设计来满足特定的应用需求,以提高焊接精度和效率。该系列产品适用于各种焊接工具,如焊台,提供了多种型号选择,覆盖了不同尺寸和形状的需求,从而适应广泛的焊接任务。

    技术参数


    以下是所提取的产品的技术参数摘要:
    | 类型 | 型号 | 尺寸 | 工作温度 |

    | 锥形(Conical) | UFC-6CN5101S | 0.13mm x 5.1mm | 675°F/357°C |
    UFC-7CN5101S 775°F/412°C |
    UFC-6CN5102S | 0.2mm x 5.1mm | 675°F/357°C |
    UFC-7CN5102S 775°F/412°C |
    UFC-6CN5502R | 0.2mm x 5.6mm | 675°F/357°C |
    UFC-7CN5502R 775°F/412°C |
    UFC-6CN5504S | 0.4mm x 5.1mm | 675°F/357°C |
    UFC-7CN5504S 775°F/412°C |
    UFC-6CN5504R | 0.4mm x 5.6mm | 675°F/357°C |
    UFC-7CN5504R 775°F/412°C |
    UFC-6CN8004S | 0.4mm x 8.0mm | 675°F/357°C |
    | 类型 | 型号 | 尺寸 | 工作温度 |

    | 錾子(Chisel) | UFC-6CH5106S | 0.6mm x 5.1mm | 675°F/357°C |
    UFC-7CH5106S 775°F/412°C |
    UFC-6CH9006S | 0.6mm x 9mm | 675°F/357°C |
    UFC-7CH9006S 775°F/412°C |
    UFC-6CH5108S | 0.8mm x 5.1mm | 675°F/357°C |
    UFC-7CH5108S 775°F/412°C |
    UFC-6CH9008S | 0.8mm x 9mm | 675°F/357°C |
    UFC-7CH9008S 775°F/412°C |
    UFC-6CH5112S | 1.2mm x 5.1mm | 675°F/357°C |
    UFC-7CH5112S 775°F/412°C |
    | 类型 | 型号 | 尺寸 | 工作温度 |

    | 马蹄形(Hoof) | UFC-6HF5108S | 0.8mm x 5.1mm | 675°F/357°C |
    UFC-7HF5108S 775°F/412°C |
    UFC-6HF5112S | 1.21mm x 5.1mm | 675°F/357°C |
    UFC-7HF5112S 775°F/412°C |
    注意:以上所列温度为加热器的最大工作温度,空载状态下的温度会比加热器最大温度低约15°C。

    产品特点和优势


    Metcal的温度敏感焊头以其精确控制的加热能力著称,能够在不同工作环境下保持稳定的温度,确保焊接质量的一致性。此外,多样化的设计选择可以满足不同类型的焊接需求,从而提升了使用的灵活性。通过精确的尺寸和形状设计,这些焊头可以更好地贴合焊点,减少热量损失,提高焊接效率。

    应用案例和使用建议


    这些焊头广泛应用于PCB制造、维修和调试过程。例如,在复杂的电路板上进行高密度焊接时,使用UFC-6CN5102S或UFC-7CN5102S型号可以帮助焊工更精准地控制热能,从而提高焊接质量和效率。对于需要快速切换焊头的情况,建议选择带有快速插拔接口的型号,以便于频繁更换,从而提高工作效率。

    兼容性和支持


    Metcal焊头系列兼容Metcal品牌的各种焊接工具,包括不同型号的焊台和工作站。制造商提供详细的技术支持和售后服务,包括产品培训和技术咨询。同时,用户还可以访问Mouser Electronics网站获取最新的库存信息、价格及交货情况。

    常见问题与解决方案


    1. 问题:焊接时出现虚焊现象
    - 解决方案: 检查焊头是否已经充分预热,确认焊料是否合适,以及焊头是否清洁。必要时更换新的焊头,确保其性能正常。
    2. 问题:焊点熔化过度
    - 解决方案: 减少焊接时间或降低焊接温度,确保焊头的温度设置适当。另外,检查是否有其他外部因素导致温度过高。
    3. 问题:焊头寿命短
    - 解决方案: 定期检查并清洁焊头,避免长时间超负荷使用。如果发现磨损严重,则应及时更换新焊头。

    总结和推荐


    综上所述,Metcal的温度敏感焊头凭借其精确的温度控制、多样化的尺寸选择和高效的焊接性能,在电子焊接领域具有很高的市场竞争力。对于从事电子制造和维修的专业人士来说,这些焊头是理想的选择。虽然初始投资较高,但考虑到其卓越的性能和长久的使用寿命,整体性价比还是非常高的。因此,强烈推荐使用Metcal的温度敏感焊头。

UFC-7CH9006S厂商介绍

METCAL是一家专注于工业自动化和电子制造领域的公司,提供一系列精密焊接和返修解决方案。其主营产品包括:

1. 焊接设备:提供各种焊接技术,如激光焊接、热风焊接等,适用于电子组件的精密焊接。
2. 返修系统:用于电路板和电子组件的维修和返修,提高生产效率和产品质量。
3. 点胶设备:用于精确控制胶水的点涂,广泛应用于电子组装和封装。
4. 烟雾净化系统:在焊接和返修过程中,有效去除有害烟雾,保护操作人员健康和环境。

METCAL的优势在于:

- 技术创新:不断研发新技术,提供行业领先的焊接和返修解决方案。
- 定制服务:根据客户需求提供定制化产品和服务,满足特定应用需求。
- 全球支持:拥有全球服务网络,为客户提供快速响应和技术支持。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。

UFC-7CH9006S数据手册

厂牌 PDF简要描述 下载
METCAL 原型开发工具 METCAL UFC-7CH9006S UFC-7CH9006S数据手册

UFC-7CH9006S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 52.1352 ¥ 436.3065
5+ $ 47.3117 ¥ 395.9396
10+ $ 45.3731 ¥ 379.7163
25+ $ 42.9337 ¥ 359.3014
50+ $ 41.1757 ¥ 344.589
100+ $ 39.728 ¥ 332.4737
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 436.3
