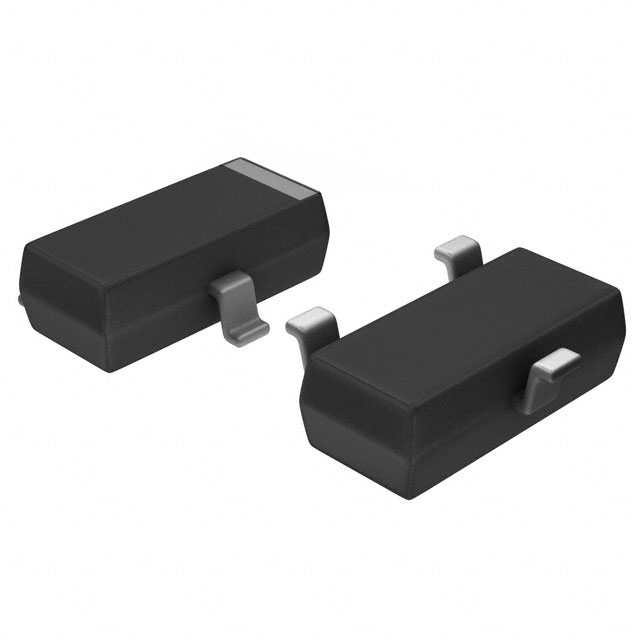

US1881KSE-AAA-000-RE

产品分类: 霍尔传感器
厂牌: MELEXIS
产品描述: Open Drain 3.5V 5mA 50mA 24V TSOT-3L 贴片安装
供应商型号: US1881KSE-AAA-000-RE
供应商: 国内现货
标准整包数: 3000
MELEXIS 霍尔传感器 US1881KSE-AAA-000-RE

US1881KSE-AAA-000-RE概述

    # US1881 Hall Latch – High Sensitivity

    1. 产品简介


    US1881 是一款高灵敏度霍尔效应闩锁,采用混合信号CMOS技术设计。它集成了电压调节器、带有动态偏移消除系统的霍尔传感器、施密特触发器以及开漏输出驱动器于一体,适用于汽车、工业和消费电子等多个领域。US1881 可以用于固态开关、无刷直流电机换向、速度检测、线性位置检测、角度位置检测和接近检测等多种应用场合。

    2. 技术参数


    电气规格
    - 工作电压范围:3.5V 至 24V
    - 供电电流(典型值):5 mA
    - 输出饱和电压:0.5 V
    - 输出泄漏电流:0.3 μA(最大)
    - 最大切换频率:10 kHz
    - 热阻:301 °C/W
    磁学规格
    - 操作点(BOP):0.5 mT 至 9.5 mT
    - 释放点(BRP):-9.5 mT 至 -0.5 mT
    - 磁滞(BHYST):7 mT 至 12.5 mT
    绝对最大额定值
    - 供电电压(VDD):28 V
    - 供电电流(IDD):50 mA
    - 输出电压(VOUT):28 V
    - 输出电流(IOUT):50 mA
    - 存储温度范围(TS):-50°C 至 150°C
    - 最大结温(TJ):165°C

    3. 产品特点和优势


    - 宽工作电压范围:从3.5V到24V,使得产品能够在多种应用环境中稳定运行。
    - 高灵敏度:采用动态偏移消除系统,能够实现精确的磁通密度检测。
    - CMOS技术:提供更低的功耗和更小的芯片尺寸。
    - 低功耗:采用先进的工艺和设计,确保在所有条件下都能实现较低的功耗。
    - 开放漏极输出:简单易用,易于连接各种逻辑电平。

    4. 应用案例和使用建议


    应用案例
    - 固态开关:常用于需要磁性控制的应用中。
    - 无刷直流电机换向:在电机控制系统中,可用于电机换向。
    - 速度检测:用于各种旋转设备的速度测量。
    - 位置检测:广泛应用于机械自动化设备的位置控制。
    - 接近检测:可应用于自动化系统中物体接近检测。
    使用建议
    - 为确保可靠运行,在设备附近放置一个100nF的旁路电容,以减少电磁干扰。
    - 使用电阻或二极管进行反向电压保护,具体选择需根据应用环境确定。

    5. 兼容性和支持


    US1881 可以与多种表面贴装技术和通孔安装技术兼容。Melexis公司提供了详细的技术文档和支持,以确保产品的顺利集成和使用。

    6. 常见问题与解决方案


    常见问题及解决方案
    1. 反向电压保护
    - 问题描述:在电路中容易出现反向电压的情况。
    - 解决方案:建议使用电阻或二极管进行反向电压保护。对于5V应用,推荐使用100Ω/0.25W的电阻;对于更高的电源电压,则推荐使用二极管。
    2. 低功耗供应
    - 问题描述:使用弱电源或在嘈杂环境中时,设备可能出现不稳定。
    - 解决方案:可以采用如图13.3所示的滤波电路来缓解此问题。

    7. 总结和推荐


    综合评估
    US1881 高灵敏度霍尔效应闩锁凭借其宽工作电压范围、低功耗和高磁敏感度,是各种复杂应用的理想选择。其独特的设计使其能够适应广泛的温度范围和复杂的环境条件。
    推荐使用
    鉴于其出色的性能和可靠性,强烈推荐在需要高灵敏度霍尔效应检测的各类项目中使用 US1881。它的多功能性和广泛应用范围使其成为市场上最具竞争力的产品之一。

US1881KSE-AAA-000-RE参数

参数
轴类型 -
感应范围 -
最大工作供电电压 24V
输出类型 Open Drain
最大输出电流 50mA
典型带宽 -
分辨率 -
最大供电电流 5mA
最小工作供电电压 3.5V
通用封装 TSOT-3L
安装方式 贴片安装
包装方式 卷带包装

US1881KSE-AAA-000-RE厂商介绍

Melexis是一家全球领先的微电子工程公司,专注于为全球汽车和工业市场开发创新的混合信号半导体解决方案。公司成立于1988年,总部位于比利时,在全球拥有多个研发中心和销售办事处。

Melexis的主营产品主要分为以下几类:

1. 传感器:包括磁传感器、霍尔效应传感器、压力传感器等,广泛应用于汽车、工业、医疗等领域。

2. 驱动器:包括电机驱动器、LED驱动器等,应用于汽车照明、工业控制等领域。

3. 控制器:包括微控制器、传感器接口等,应用于汽车电子、智能家居等领域。

4. 通信接口:包括LIN、CAN、以太网等通信接口芯片,应用于汽车网络、工业通信等领域。

Melexis的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品。

2. 定制化服务:根据客户需求提供定制化解决方案,满足不同应用场景的需求。

3. 质量可靠:产品经过严格的质量控制,确保在各种环境下的稳定运行。

4. 全球布局:在全球设有多个研发中心和销售办事处,为客户提供及时的技术支持和服务。

US1881KSE-AAA-000-RE数据手册

厂牌 PDF简要描述 下载
MELEXIS 霍尔传感器 MELEXIS US1881KSE-AAA-000-RE US1881KSE-AAA-000-RE数据手册

US1881KSE-AAA-000-RE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 2.301
12000+ ¥ 1.8502
库存: 12000
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 6903
