4FSH92242

产品分类: 轻触开关
厂牌: MEC SWITCHES
产品描述: MEC 轻触开关, 表面贴装接端, 尺寸 14 x 10.3mm, 印刷电路板, 单刀单掷
供应商型号: 126874
供应商: 海外现货
标准整包数: 1

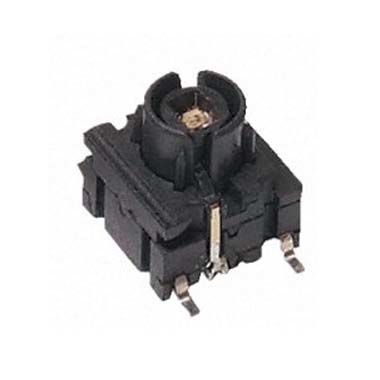

MEC SWITCHES 轻触开关 4FSH92242

4FSH92242概述


    产品简介


    PANEL SWITCHES(面板开关)是具有集成芯片LED灯的轻触开关,适用于需要指示灯的多种场合。这些开关通过IP67防护等级认证,能够防止灰尘和水汽侵入,从而确保在恶劣环境下也能可靠运行。面板开关主要应用于各种工业自动化设备、家用电器以及汽车仪表盘等领域。

    技术参数


    - 防护等级:IP67(根据IEC 60529标准)
    - 工作和存储温度:-30°C / +85°C
    - 焊接规范:
    - 通孔焊接:符合IEC 68-2-20标准
    - 表面贴装:符合JEDEC J-STD-020E标准
    - 推荐负载:
    - 金触点:0.5 μA - 50 mA,24 V DC
    - 银触点:0.5 μA - 50 mA,24 V DC
    - 接触电阻:小于30 mΩ(通常为10 mΩ)
    - 绝缘电阻:大于10 MΩ
    - 触点弹跳时间:小于2 mS(通常为0.5 mS)
    - 标准操作力:3.5 N
    - 最大操作力:100 N(持续10秒)
    - 行程:1 mm
    - 使用寿命:超过10,000,000次

    产品特点和优势


    - 独特的Illumec™ 4F功能:具备一体化LED灯、插拔式帽固定系统,提高开关的美观性和可靠性。
    - 材料选择:采用UL94V0级耐热材料(PPS),具有较高的阻燃性和稳定性。
    - 多色LED选项:支持单色和双色LED灯,以适应不同颜色需求的应用。
    - 长寿命和高可靠性:经过严格的测试,确保超过1000万次的操作寿命,确保长期使用可靠性。

    应用案例和使用建议


    应用案例
    这些面板开关广泛应用于工业控制面板、家用电器和汽车仪表板等场合。例如,在工业自动化设备中,它们可以用于操作员的人机界面,通过内置的LED灯提供操作状态指示。
    使用建议
    - 焊接温度控制:当进行回流焊时,建议分析并比较焊接温度曲线与开关的额定温度,避免超过最大操作温度。
    - 安装指导:对于多行安装的开关,确保遵循间距要求,确保正确的电气连接和机械稳定性。

    兼容性和支持


    - 兼容性:这些面板开关与市场上常见的PCB设计高度兼容,适用广泛的装配工艺。
    - 支持服务:公司提供了详细的技术文档和支持服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    - 问题1:焊接后LED不亮
    - 解决方案:检查焊接温度是否超出了推荐范围,重新进行焊接操作。
    - 问题2:LED光亮度不足
    - 解决方案:确认电流和电压设置是否正确,必要时更换LED组件。
    - 问题3:触点磨损
    - 解决方案:检查使用频率和负载情况,确保不超过推荐的最大操作力和操作次数。

    总结和推荐


    PANEL SWITCHES(面板开关)以其IP67防护等级、高可靠性、长寿命和多样的色彩选择成为工业和消费电子产品中理想的轻触开关。这些开关不仅具备卓越的性能,而且易于安装和维护。鉴于其在多种应用领域的适用性和出色的性能表现,我们强烈推荐这些面板开关。无论是在工业控制面板还是家用电器中,PANEL SWITCHES都能提供高效且稳定的开关解决方案。

4FSH92242参数

参数
操作力 2.5N
开关功能 -
开关配置 单刀单掷
电流额定值 -
电压额定值 -
执行器高度 -
执行器行程 -
机械寿命 10000000Cycles
长*宽*高 14mm*10.3mm*10.4mm
安装方式 PCB安装,板安装,贴片安装
包装方式 散装

4FSH92242厂商介绍

MEC Switches是一家知名的电子开关制造商,专注于设计和生产高质量的电子开关和接口解决方案。公司主营产品包括:

1. 开关产品:包括轻触开关、滑动开关、按键开关等,广泛应用于家用电器、工业控制、医疗设备等领域。

2. 接口产品:如USB接口、HDMI接口等,服务于消费电子、电脑配件、通讯设备等多个市场。

3. 定制解决方案:根据客户需求,提供定制化的开关和接口解决方案,以满足特定应用的需求。

MEC Switches的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,确保产品在性能和可靠性上领先。

- 质量控制:严格的质量管理体系,确保每一件产品都符合高标准。

- 快速响应:快速响应市场变化和客户需求,提供灵活的定制服务。

- 全球服务:拥有全球销售和服务网络,为客户提供便捷的本地化支持。

- 环保意识:注重环保,产品符合RoHS等环保标准,致力于可持续发展。

4FSH92242数据手册

厂牌 PDF简要描述 下载
MEC SWITCHES 轻触开关 MEC SWITCHES 4FSH92242 4FSH92242数据手册

4FSH92242封装设计

查看详情并下载
Symbol
Footprint
3D Model
