首页  >  产品百科  >  DDRH-45-24P

DDRH-45-24P

产品分类: DC-DC稳压器
厂牌: MEAN WELL/台湾明纬
产品描述: 1 24V 1.5KV 150V 通孔安装 89mm*63.5mm*25mm
供应商型号: TW-DDRH-45-24P
供应商: 期货订购
标准整包数: 1
MEAN WELL/台湾明纬 DC-DC稳压器 DDRH-45-24P

DDRH-45-24P概述

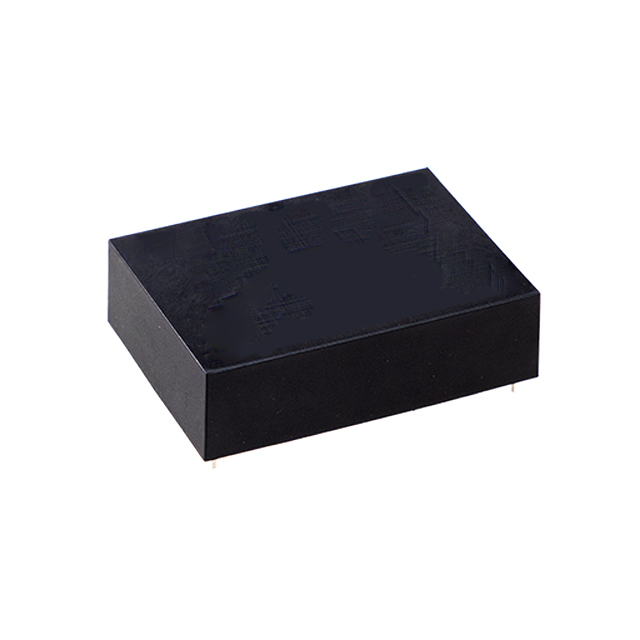

    DDRH-45 系列 45W 高可靠 150~1500Vdc 超宽输入范围直流转换器

    产品简介


    DDRH-45 系列是一种高效能的高可靠性直流转换器,适用于多种电力应用场合。该系列能够承受宽泛的输入电压范围(150Vdc 至 1500Vdc),并提供12V、15V、24V 和 48V 的输出电压选择。广泛应用于光伏电源、可再生能源系统、高压频率转换、工业控制、半导体工厂设备等领域。

    技术参数


    - 输出电压: 12V, 15V, 24V, 48V
    - 输入电压范围: 150Vdc 至 1500Vdc
    - 最大输入电流: 75mA (针对 1500Vdc 输入)
    - 效率: 85%-86%
    - 输出电流: 最大为 3.75A (针对 12V 输出), 3A (针对 15V 输出), 0.938A (针对 48V 输出), 1.87A (针对 24V 输出)
    - 保护功能: 包括短路保护、过载保护、过压保护、反极性保护等
    - 工作温度范围: -40℃至+80℃(大于+50℃时降额)
    - 储存温度湿度范围: -40℃ 至 +85℃,湿度 10% 至 95%(非凝露条件)

    产品特点和优势


    - 超宽输入范围: 支持从 150Vdc 到 1500Vdc 的宽泛输入电压,极大地增强了适应性。
    - 高可靠性和稳定性: DDRH-45 系列采用全封闭设计,利用自然对流冷却,保证了长期稳定的工作。
    - 高度集成: 设备体积小巧,安装方便,符合工业自动化及控制应用的需求。
    - 严格的保护机制: 内置多重保护措施,有效防止短路、过载和反极性情况发生。

    应用案例和使用建议


    - 光伏电源系统: 用于光伏发电系统的直流电源转换,以实现更高的能源利用率。
    - 可再生能源系统: 适用于风能、太阳能等多种可再生能源系统的电源管理。
    - 工业控制设备: 在各种工业自动化设备中,如自动生产线控制系统中,为传感器和其他部件提供稳定的电源。

    建议用户根据实际应用场景来选择合适的输入电压范围,并参考产品手册进行详细配置。在部署过程中需要注意散热,确保良好的通风环境,以延长产品使用寿命。

    兼容性和支持


    - 安装方式: DDRH-45 系列提供多种安装选项,包括 PCB 安装型、螺丝端子型和 DIN 导轨型,以适应不同的安装需求。
    - 厂商支持: 提供详细的产品说明书、安装指南和技术支持,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    - 问题: 输入电压过高导致转换器损坏。
    - 解决方案: 检查并确认输入电压是否在规定的范围内,若超出范围需加装外部保护电路。
    - 问题: 输出电压不稳定。
    - 解决方案: 检查连接线缆是否松动或接触不良,更换相应的电容器或电阻器。
    - 问题: 设备无法启动。
    - 解决方案: 检查输入电源是否正常,确认是否有其他故障影响设备启动。

    总结和推荐


    综上所述,DDRH-45 系列作为一款高可靠性、高性能的直流转换器,在多个领域的应用中均表现出色。其优越的性能、广泛的适用范围以及可靠的支持服务使其成为众多客户的理想选择。因此,我们强烈推荐该系列产品用于需要高性能、高可靠性的直流电源转换场合。

DDRH-45-24P参数

参数
开关频率 -
同步整流器 -
拓扑 -
最小输出电压 -
输出数量 1
最大输出电压 24V
输出类型 -
最小输入电压 150V
功能 -
最大输入电压 1.5KV
长*宽*高 89mm*63.5mm*25mm
安装方式 通孔安装
应用等级 商用级
包装方式 散装

DDRH-45-24P数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 DC-DC稳压器 MEAN WELL/台湾明纬 DDRH-45-24P DDRH-45-24P数据手册

DDRH-45-24P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 209
库存: 39
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 209
