NPF-120-20

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well LED驱动电源 , 120W, IP67
供应商型号: SCE-NPF-120-20
供应商: 海外现货
标准整包数: 1

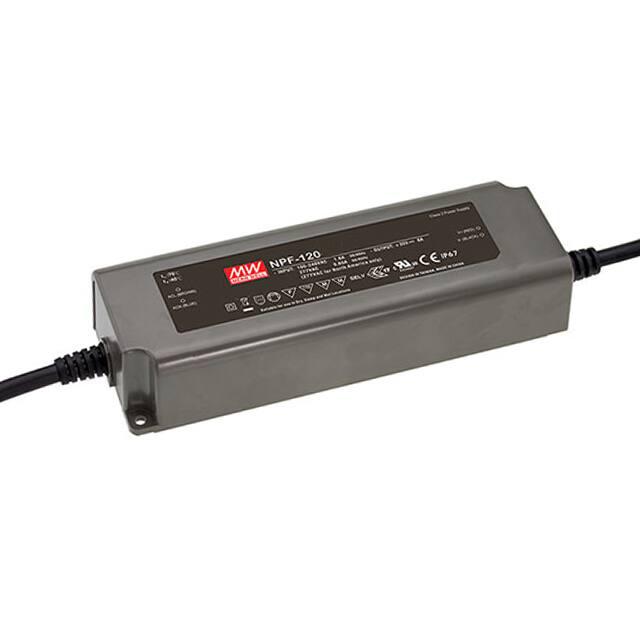

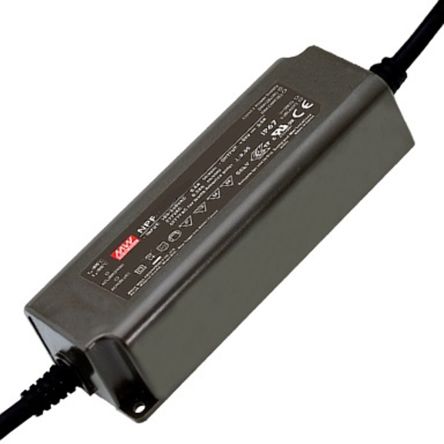

MEAN WELL/台湾明纬 开关电源 NPF-120-20

NPF-120-20概述

    120W Constant Voltage + Constant Current LED Driver NPF-120系列技术手册解析

    1. 产品简介


    产品类型:
    NPF-120 系列是一款120W交流到直流(AC/DC)转换的LED驱动器,具备恒定电压(CV)和恒定电流(CC)两种模式输出。
    主要功能:
    - 双模式输出:恒定电压和恒定电流。
    - 广泛的工作输入电压范围:90~305VAC。
    - 高效率:最高可达90.5%,适合多种应用场合。
    - 耐用性和可靠性高:内置短路保护、过热保护、过压保护等功能。

    应用领域:
    - LED面板灯照明。
    - LED投射灯。
    - LED装饰灯。
    - LED隧道灯。
    - 汽车标识灯。

    2. 技术参数


    | 参数 | 规格 |

    | 输出电压范围 | 12V, 15V, 20V, 24V, 30V, 36V, 42V, 48V, 54V |
    | 工作输入电压范围 | 90~305VAC |
    | 工作频率范围 | 47~63Hz |
    | 功率因数 | PF≥0.97 (115VAC), PF≥0.96 (230VAC), PF≥0.94 (277VAC) |
    | 效率 | 最高达90.5% |
    | 输入电流 | 1.3A/115VAC, 0.65A/230VAC, 0.55A/277VAC |
    | 漏电流 | <0.25mA/277VAC |
    | 环境温度 | 工作温度范围:-40℃~+90℃;储存温度范围:-40℃~+80℃ |
    | 尺寸 | 1916337.5mm(长宽高) |

    3. 产品特点和优势


    特点:
    - 双模式输出:满足不同LED灯具需求。
    - 高效率:达到行业领先的90.5%。
    - 宽工作电压范围:适应多种电源条件。
    - 高防护等级:IP67,适用于户外及潮湿环境。
    优势:
    - 高可靠性:具备过温、过压、过流保护,确保长时间稳定运行。
    - 轻松安装:外壳设计便于散热和通风。
    - 广泛适用:适用于各种LED灯具和系统,如汽车标志灯、隧道照明等。

    4. 应用案例和使用建议


    应用案例:
    - 商业建筑内的LED面板灯照明,提供稳定的亮度和良好的视觉效果。
    - 隧道内大型LED照明装置,利用其强大的恒定电流能力维持均匀光强。
    - 汽车标志灯,在恶劣环境下也能保持高效且稳定的工作状态。
    使用建议:
    - 在低电压环境下使用时,需注意可能需要降额使用以避免过载。
    - 在高湿度或潮湿环境中使用时,务必做好防水措施,确保安全。
    - 安装时尽量避免直射日光和高环境温度区域,以免影响使用寿命。

    5. 兼容性和支持


    兼容性:
    - 具备良好的兼容性,可与各种标准电气设备配合使用。
    - 设计符合国际标准,如UL8750、CSA C22.2 No. 250.13-12、EN61347-1、EN61347-2-13、EN62384、EAC TP TC 004、GB19510.1、GB19510.14等。
    支持:
    - MEAN WELL 提供详尽的技术支持和售后服务。
    - 可通过官网获取安装手册、用户手册和技术资料等资源。

    6. 常见问题与解决方案


    问题1:启动困难
    - 解决方法:检查输入电压是否在正常范围内,确认所有连接线接触良好。

    问题2:输出不稳定
    - 解决方法:确认负载是否符合规格,尝试减少外部干扰源。

    问题3:过热保护
    - 解决方法:检查散热通道是否畅通,避免将设备置于密闭空间。

    7. 总结和推荐


    NPF-120 系列凭借其卓越的性能和可靠的质量,在各类LED照明应用中表现出色。无论是商业建筑、工业设施还是交通运输领域,它都是一理想的解决方案。我们强烈推荐这一产品,尤其是对于追求高效率、高稳定性的应用场合。对于用户来说,合理的安装和使用方法是保证其长期稳定工作的关键。

NPF-120-20参数

参数
电压-输出3 -
电压-输出4 -
输出数量 1
电压-输出1 -
电流-输出1 -
电流-输出2 -
负载调节 -
输出功率 120W
最大输入电压 305V(AC)
电压-输出2 -
最小输入电压 90V(AC)
长*宽*高 191mm*63mm*37.5mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

NPF-120-20数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 NPF-120-20 NPF-120-20数据手册

NPF-120-20封装设计

查看详情并下载
Symbol
Footprint
3D Model
