HVG-100-54B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 96W 1 180V(AC) 528V(AC) 1.77A 导线安装,底座安装 212mm*68mm*38.5mm
供应商型号: HVG-100-54B
供应商: Master
标准整包数: 1

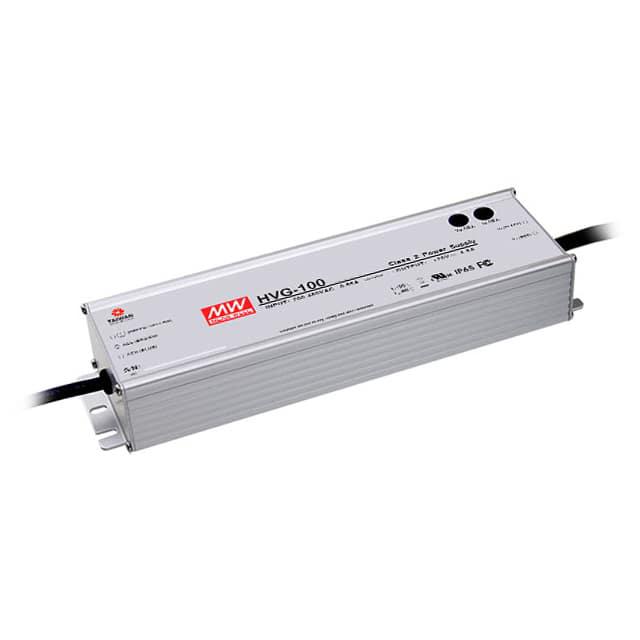

MEAN WELL/台湾明纬 开关电源 HVG-100-54B

HVG-100-54B概述


    产品简介


    HVG-100系列是一款额定功率为100W的恒压(CV)加恒流(CC)LED驱动器。此系列产品适用于各种高亮度LED照明系统。其主要特点是能够在不同的应用环境中提供稳定且高效的电能转换,适用于商业、工业及户外照明等场景。

    技术参数


    - 输出电压范围:18 ~ 65V,具体根据型号不同而有所区别。
    - 额定电流:2.2 ~ 5A,根据不同型号进行调整。
    - 最大输出功率:96W(不同型号之间有所不同)。
    - 电压调整范围:±2.0% 至 ±0.5%。
    - 电流调整范围:±1.0% 至 ±0.5%。
    - 输入电压范围:180 ~ 528VAC 或 254 ~ 747VDC。
    - 工作频率范围:47 ~ 63Hz。
    - 电源效率:高达91%。
    - 功率因数:0.93 ~ 0.98。
    - 工作温度范围:-40 ~ +90°C。
    - 湿度范围:0 ~ 95% RH。
    - 防护等级:IP65/IP67。
    - 过载保护:自动恢复,可在故障条件消除后恢复正常运行。
    - 短路保护:自动关断输出电压,故障条件解除后自动恢复。

    产品特点和优势


    1. 高效率:HVG-100系列在满负荷下可达到91%的高效率,显著减少能源消耗。
    2. 宽泛的工作电压范围:能够适应不同国家和地区的电网电压变化,确保全球范围内的广泛应用。
    3. 强大的保护机制:内置的过温、过压、过流保护,确保长时间可靠运行。
    4. 防水防尘设计:通过IP65/IP67认证,适合多种严苛环境下的使用。
    5. 便捷的调光功能:支持0 ~ 10VDC、10V PWM信号以及电阻调节三种调光方式,满足不同的控制需求。

    应用案例和使用建议


    应用案例
    HVG-100系列驱动器已广泛应用于城市道路照明、隧道照明、户外广告牌及商业建筑照明等场景。例如,在某市政照明项目中,HVG-100驱动器被用于替换传统的钠灯,大大提高了照明效果的同时降低了能耗。
    使用建议
    1. 选择合适的连接器:根据使用环境选择适当的连接器,如防水连接器适合潮湿或室外环境。
    2. 合理布局电源线:为了防止干扰,应尽量避免将电源线与信号线并行布设。
    3. 温度管理:确保驱动器周围有足够的通风空间,以防止因过热导致的性能下降或故障。

    兼容性和支持


    HVG-100系列驱动器与其他标准接口兼容,可以方便地集成到现有系统中。制造商提供全面的技术支持和售后服务,包括产品安装指导和故障排查服务。用户可通过制造商官方网站获取更多技术支持文档和更新信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 灯具无法点亮 | 检查输入电压是否符合要求,确认灯具是否正常连接。 |
    | 驱动器发热严重 | 确保散热孔畅通无阻,适当增加通风措施。 |
    | 输出电流不稳定 | 检查负载连接是否牢固,确保所有接头接触良好。 |

    总结和推荐


    HVG-100系列恒压恒流LED驱动器凭借其高效、稳定、耐用的特点,成为各类高亮度LED照明系统的理想选择。无论是用于新建项目还是升级现有系统,它都能提供出色的性能表现。如果您需要一个可靠的LED驱动解决方案,强烈推荐使用HVG-100系列驱动器。

HVG-100-54B参数

参数
输出数量 1
电流-输出2 -
电压-输出4 -
最大输入电压 528V(AC)
电压-输出2 -
输出功率 96W
电流-输出1 1.77A
负载调节 -
电压-输出1 -
电压-输出3 -
最小输入电压 180V(AC)
长*宽*高 212mm*68mm*38.5mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

HVG-100-54B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HVG-100-54B HVG-100-54B数据手册

HVG-100-54B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 81.314 ¥ 676.0923
5+ $ 77.717 ¥ 646.1848
10+ $ 73.352 ¥ 609.569
20+ $ 73.006 ¥ 597.8465
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 676.09
直接购买
加入购物车
