ELN-30-15

产品分类: LED驱动器
厂牌: MEAN WELL/台湾明纬
产品描述: 264V(AC) 82% Analog,PWM AC DC 转换器 30W 1 3V 90V(AC) 3V~15V 底座安装 145mm*47mm*30mm
供应商型号: ELN-30-15-ND
供应商: Digi-Key
标准整包数: 1

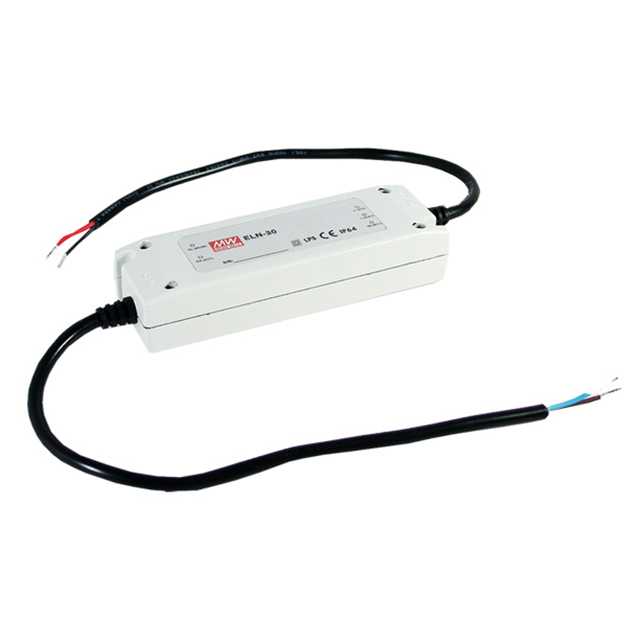

MEAN WELL/台湾明纬 LED驱动器 ELN-30-15

ELN-30-15概述

    电子元器件技术手册解析 —— ELN-30系列电源适配器

    一、产品简介


    ELN-30系列是一款单输出开关电源适配器,专为需要稳定直流电压的工业及商业应用而设计。它具备多种额定电压(5V至48V)和电流(最大5A)选择,能够满足广泛的应用需求。ELN-30系列不仅适用于电信设备、安防监控系统、照明系统,还广泛应用于网络通信、医疗设备及自动化控制系统等领域。

    二、技术参数


    - DC电压:5V至48V
    - 额定电流:5A至0.63A
    - 额定功率:25W至30.24W
    - 输出电压调整范围:±5.0%
    - 线性调节率:±1.0%
    - 负载调节率:±2.0%
    - 启动时间:500ms(230VAC)/1000ms(115VAC)
    - 电压范围:90至264VAC
    - 频率范围:47至63Hz
    - 效率:75%至87%
    - 输入电流:0.75A/115VAC至0.48A/230VAC
    - 浪涌电流:55A(230VAC)
    - 泄漏电流:<0.25mA/240VAC
    - 保护类型:过流限流,自动恢复
    - 认证标准:EN55032 (CISPR32) Class B, EN61000-3-2 Class A, EN61000-3-3
    - 工作温度:-20至+60°C
    - 湿度范围:20%至90% RH非凝露条件
    - 存储温度、湿度:-40至+80°C,10%至95% RH
    - 振动:10至500Hz,2G 10分钟/周期,每个方向60分钟
    - 平均无故障时间:≥628.3K小时
    - 外形尺寸:145x47x30mm(长x宽x高)
    - 重量:0.26Kg

    三、产品特点和优势


    ELN-30系列在工业和商业应用中表现出色。其特点包括:
    - 高效能:高达87%的转换效率
    - 宽工作温度范围:适应极端环境条件
    - 严格的安全标准:符合多项国际安全认证
    - 强大的保护机制:包括过流和过压保护
    - 可选调光控制:通过1.1至10V DC信号或PWM信号进行亮度调节
    - 易于安装:紧凑设计和轻量化
    - 多种输出电压选项:方便灵活应用

    四、应用案例和使用建议


    ELN-30系列广泛应用于各种应用场景。例如,在安防监控系统中,它可作为视频监控设备的稳定电源供应;在通信系统中,它可用于路由器和交换机的供电;在LED照明系统中,可通过可选的调光控制功能实现亮度调节。使用建议如下:
    - 在设计电源电路时,考虑负载的变化对电源输出的影响。
    - 使用外部调光控制功能时,确保输入信号符合规格要求。
    - 对于长时间连续运行的设备,定期检查电源适配器的工作状态以确保可靠运行。

    五、兼容性和支持


    ELN-30系列支持与多种设备的连接,具有良好的兼容性。制造商提供了全面的技术支持和售后服务,包括详细的安装指南和技术咨询,确保用户能够快速有效地解决问题。

    六、常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题:电源适配器无法正常启动
    - 解决方法:检查输入电压是否符合规格,确认输入线路连接正确。
    - 问题:输出电压不稳定
    - 解决方法:重新校准内部电位计SVR1和SVR2。
    - 问题:过热问题
    - 解决方法:降低负载或将设备放置在通风良好的位置。

    七、总结和推荐


    总体而言,ELN-30系列是一款性能优越、稳定可靠的电源适配器,适合于多种应用场景。其高效能、宽工作温度范围和严格的保护机制使其在市场上具有很强的竞争优势。因此,我们强烈推荐使用ELN-30系列电源适配器,特别是对于需要长期稳定供电且需适应恶劣环境条件的应用场合。

ELN-30-15参数

参数
功率 30W
调光方式 Analog,PWM
拓扑 AC DC 转换器
最大输出电压 3V~15V
输出数量 1
输出电流 -
最小输出电压 3V
最大输入电压 264V(AC)
效率 82%
最小输入电压 90V(AC)
长*宽*高 145mm*47mm*30mm
安装方式 底座安装
零件状态 在售

ELN-30-15数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED驱动器 MEAN WELL/台湾明纬 ELN-30-15 ELN-30-15数据手册

ELN-30-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
