首页  >  产品百科  >  HLG-100H-20B

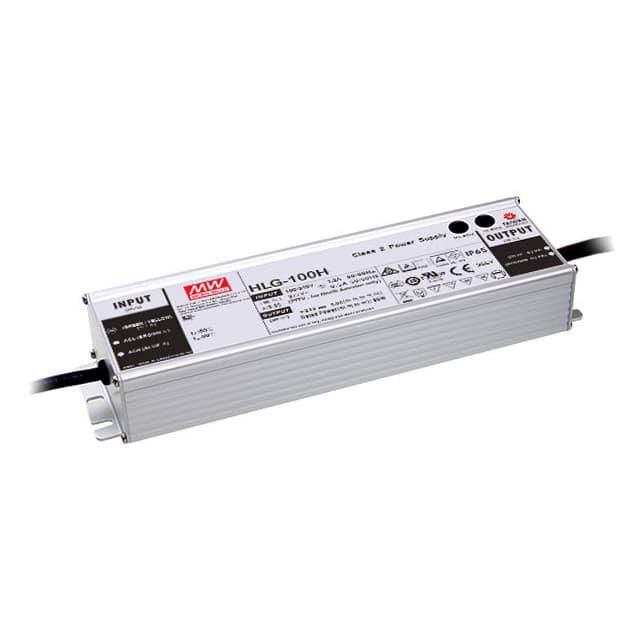

HLG-100H-20B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 96W 1 90V(AC) 305V(AC) 4.8A 导线安装,底座安装 196mm*68mm*38.8mm
供应商型号: HLG-100H-20B
供应商: Master
标准整包数: 1

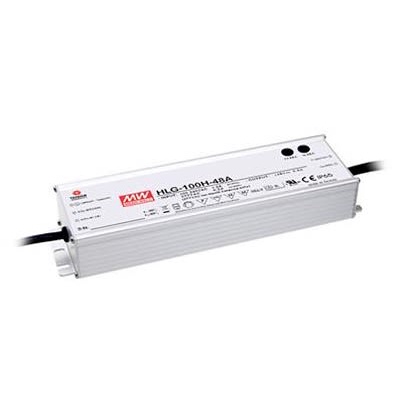

MEAN WELL/台湾明纬 开关电源 HLG-100H-20B

HLG-100H-20B概述

    100W Constant Voltage + Constant Current LED Driver HLG-100H系列技术手册解析

    1. 产品简介


    HLG-100H系列是一款高效能的常压加恒流LED驱动器,专为LED照明系统设计。该系列产品提供不同的电压型号(20V至54V),额定电流范围广泛,适用于室内和室外的各种照明应用。其独特的设计使其具备优异的性能,特别适合需要高可靠性及长寿命的应用场合。

    2. 技术参数


    - 输入电压范围: 90~305VAC
    - 额定功率: 96W
    - 输出电压范围:
    - 恒压模式:23~27V, 28~34V, 34~38V, 41~46V, 47~53V, 59~65V, 54~63V
    - 最大输出电流: 4.8A(23~27V),4A(28~34V),3.2A(34~38V),2.65A(41~46V),2A(47~53V)
    - 效率: 最高达93%
    - 保护功能: 过电流、过电压、过温
    - 工作温度范围: -40℃~+80℃
    - 工作湿度范围: 20~95% RH 非冷凝状态
    - 储存温度、湿度: -40~+80℃,10~95% RH

    3. 产品特点和优势


    HLG-100H系列具有以下显著优势:
    - 高效节能: 效率高达93%,在同类产品中表现卓越。
    - 宽电压输入: 适应广泛的交流输入电压范围,从90V到305V。
    - 温度适应性强: 可在-40℃至+80℃范围内稳定工作,特别适合极端环境。
    - 防水防尘: 具备IP65/IP67防护等级,适合室内外多种环境应用。
    - 丰富的调光功能: 支持1~10VDC调光、PWM信号调光等多种调光方式,灵活性高。

    4. 应用案例和使用建议


    - 室内应用: 可用于商业场所、酒店、商场等的照明系统。
    - 户外应用: 广泛应用于路灯、景观照明、停车场等室外照明。
    - 建议使用: 在安装过程中确保良好的通风条件,避免因温度过高影响使用寿命;根据具体应用场景选择合适的调光方式以获得最佳效果。

    5. 兼容性和支持


    HLG-100H系列与其他标准接口的LED灯具兼容。制造商提供了详细的技术支持文档和安装手册,确保用户能够正确安装和使用产品。如有任何兼容性问题,请联系制造商。

    6. 常见问题与解决方案


    - 问题1: 初始启动电流过大。
    - 解决办法: 确保电源与负载之间的匹配度,必要时增加电路中的电容器。
    - 问题2: 输出电流不稳定。
    - 解决办法: 检查电源线连接是否稳固,确保电源与负载之间的连线质量。
    - 问题3: 系统出现过热保护。
    - 解决办法: 改善散热条件,如加强空气流通或添加外部散热器。

    7. 总结和推荐


    HLG-100H系列凭借其高效的转换率、出色的温度适应能力和广泛的应用范围,在LED照明领域具有极高的市场竞争力。总体而言,它是一款值得推荐的产品,适用于各类室内和室外的LED照明应用。其独特的设计和卓越的性能,使得该产品成为众多项目中的首选LED驱动器。

HLG-100H-20B参数

参数
电压-输出2 -
负载调节 -
输出功率 96W
最小输入电压 90V(AC)
电流-输出2 -
输出数量 1
电压-输出4 -
电压-输出3 -
最大输入电压 305V(AC)
电压-输出1 -
电流-输出1 4.8A
长*宽*高 196mm*68mm*38.8mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HLG-100H-20B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLG-100H-20B HLG-100H-20B数据手册

HLG-100H-20B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 57.615 ¥ 487.9991
5+ $ 52.211 ¥ 434.1129
10+ $ 50.685 ¥ 409.6092
20+ $ 49.29 ¥ 401.7321
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 487.99
直接购买
加入购物车
