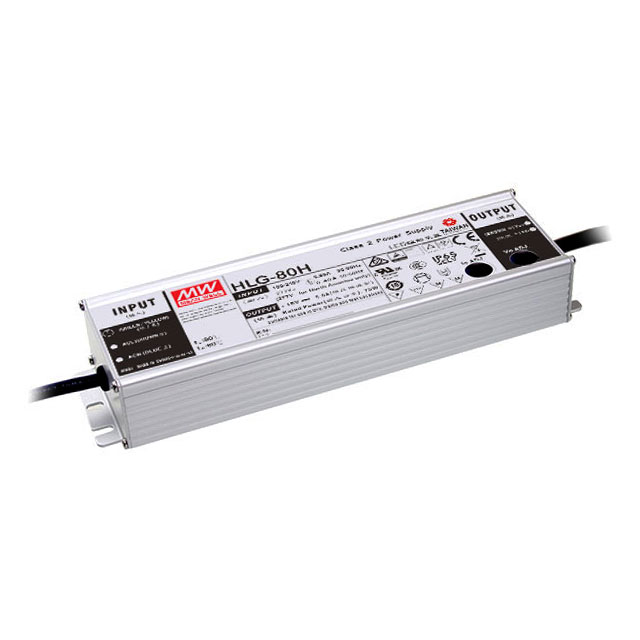

HLG-80H-24AB

产品分类: LED电源
厂牌: MEAN WELL/台湾明纬
产品描述: 82W 1 90V(AC) 305V(AC) Analog,PWM 171.8mm*61.5mm*38.8mm
供应商型号: SCE-HLG-80H-24AB
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 LED电源 HLG-80H-24AB

HLG-80H-24AB概述

    80W 单输出开关电源 HLG-80H 系列技术手册

    产品简介


    HLG-80H 系列是一款专为 LED 照明和动态标识设计的单输出开关电源。该系列电源具有通用交流输入、内置主动功率因数校正(PFC)功能,适用于各种严苛的工作环境。HLG-80H 可广泛应用于室内或室外照明设备,具备优良的安全标准和电磁兼容性(EMC)特性。

    技术参数


    HLG-80H 系列的产品技术参数如下:
    - 型号:HLG-80H
    - 直流电压:12V 至 60V
    - 额定电流:2.7A 至 5A
    - 额定功率:80W
    - 电压调整范围:通过内部电位计或输出电缆调整
    - 电流调整范围:通过内部电位计或输出电缆调整
    - 线性调节率:小于等于 1%
    - 负载调节率:小于等于 1%
    - 设置时间:冷启动时,上升时间为 16ms
    - 保持时间:典型值 2000ms (230VAC 全负载)
    - 电压范围:90VAC 至 305VAC
    - 频率范围:47Hz 至 63Hz
    - 功率因数:满载及额定输出电压下,230VAC 为 0.96,115VAC 为 0.96;在 60%至 100% 负载下为 0.9
    - 输入电流:115VAC 下为 0.84A,230VAC 下为 0.425A
    - 浪涌电流:冷启动时,230VAC 下为 70A
    - 漏电流:小于 0.75mA
    - 安全标准:符合 EN55015 Class B、EN61000-3-2 Class C、EN61000-3-3、EN61000-4-2 至 4-11 和 EN50204、EN61547、EN55024 标准
    - 工作温度:-40℃ 至 80℃
    - 湿度范围:20% 至 95%,无冷凝现象
    - 存储温度和湿度:-40℃ 至 80℃,10% 至 95% 湿度
    - 温度系数:每摄氏度 0.03%
    - 振动:10Hz 至 500Hz,最大加速度 5G,每轴方向 12 分钟/周期,总周期 72 分钟
    - 平均故障间隔时间 (MTBF):大于 357.8k 小时
    - 重量:0.84kg

    产品特点和优势


    HLG-80H 系列产品的显著特点是:
    - 高效能:效率高达 91%,可实现高性能工作
    - 多种调光方式:支持 1~10Vdc 或 PWM 信号以及电阻调光功能
    - 安全认证:符合国际安全标准,确保高可靠性
    - 环境适应性强:可在 -40℃ 至 80℃ 的温度范围内稳定工作,同时具备防水和防尘功能(IP67/65)

    应用案例和使用建议


    HLG-80H 系列可以广泛应用于 LED 照明系统,尤其是对于需要高效率和稳定性的场合。以下是使用建议:
    - 在 LED 照明系统中,为了确保最佳的功率因数和效率,建议总正向电压为电源额定输出电压的 60% 至 95%
    - 输入电容(Cin)的选择应该根据 LED 驱动电路的操作频率进行调整,频率越高选择电容值越小

    兼容性和支持


    HLG-80H 系列电源具备良好的兼容性,可用于多种 LED 灯具系统中。厂商提供五年的质保服务,并且提供详细的安装和调试指南,以确保用户能够正确使用并延长产品寿命。

    常见问题与解决方案


    以下是常见的问题及其解决方法:
    - 问题:电源启动缓慢
    - 解决方案:检查输入电压是否正常,确认电源是否处于冷启动状态
    - 问题:LED 灯不亮
    - 解决方案:检查电源连接是否正确,确认 LED 正向电压是否满足电源要求

    总结和推荐


    HLG-80H 系列电源凭借其高效能、多调光方式以及广泛的适用性,在 LED 照明领域具有很高的竞争力。它不仅符合国际安全标准,还能适应复杂的环境条件。因此,强烈推荐用于 LED 照明和动态标识系统中,是高质量和高性能的理想选择。

HLG-80H-24AB参数

参数
最大输入电压 305V(AC)
最小输入电压 90V(AC)
输出数量 1
调光 Analog,PWM
输出功率 82W
电压-输出1 -
电压-输出2 -
长*宽*高 171.8mm*61.5mm*38.8mm
应用等级 商用级
零件状态 在售
包装方式 盒装

HLG-80H-24AB数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED电源 MEAN WELL/台湾明纬 HLG-80H-24AB HLG-80H-24AB数据手册

HLG-80H-24AB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 385.2319
5+ ¥ 372.4788
10+ ¥ 354.4485
20+ ¥ 341.5854
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 385.23
