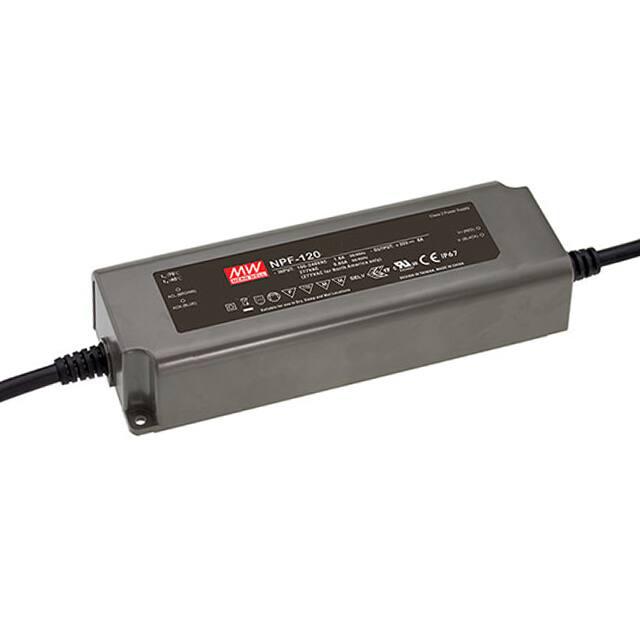

NPF-120-36

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well LED驱动电源 , 122.4W, IP67
供应商型号: SCE-NPF-120-36
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 NPF-120-36

NPF-120-36概述

    产品概述

    产品简介


    NPF-120 系列是一款具有恒定电压和恒定电流输出模式的 120W LED 驱动器。该驱动器广泛应用于 LED 面板灯、LED 下照灯、LED 装饰灯、LED 灯带、移动标志以及适用于 II 类恶劣环境(如 Class I 和 Division 2)的危险区域。该系列具备出色的能效,最高可达 90.5%,并且能够在极端温度条件下稳定工作。

    技术参数


    - 输入电压范围: 90~305VAC(127~431VDC)
    - 输出电压范围: 12V/15V/20V/24V/30V/36V/42V/48V/54V
    - 频率范围: 47~63Hz
    - 功率因数 (PF):
    - ≥0.97 @ 115VAC
    - ≥0.96 @ 230VAC
    - ≥0.94 @ 277VAC (满载)
    - 效率 (Efficiency):
    - 最高可达 90.5%
    - 最大输出电流: 12.1A(12V 模式),8A(15V 模式),6A(20V 模式),5A(24V 模式),4A(30V 模式),3.4A(36V 模式),2.5A(42V 模式),2.9A(48V 模式),2.3A(54V 模式)
    - 总谐波失真 (THD): <20%(满载时)
    - 工作温度: -40℃~+90℃
    - 存储温度和湿度: -40℃~+80℃,10%~95% RH (非冷凝)
    - 保护特性:
    - 短路保护
    - 过温保护
    - 过压保护
    - 开路保护
    - 防护等级: IP67
    - 尺寸: 191×63×37.5mm(长×宽×高)
    - 重量: 0.97kg
    - 包装: 15个/15.6kg/0.87立方英尺

    产品特点和优势


    NPF-120 系列 LED 驱动器具备多种独特功能和优势,使其在各种应用中表现出色。以下是其主要特点:
    1. 双重输出模式: 支持恒定电压和恒定电流两种输出模式,灵活适用于不同类型的 LED 照明需求。
    2. 高效能: 能效高达 90.5%,最大限度地减少能源消耗。
    3. 高可靠性: 高温、低温环境下均能保持稳定工作,确保在各种恶劣环境中可靠运行。
    4. 紧凑设计: 小巧轻便的设计,便于安装和集成到不同的照明系统中。
    5. 强抗干扰能力: 符合多项国际标准,如 EN61000-4-2,3,4,5,6,8,11 和 EN61547,保证了其在复杂电磁环境下的稳定性。
    6. 高防护等级: IP67 级防水防尘设计,适合于户外及室内湿气重的应用场合。
    7. 长期使用寿命: 平均无故障时间 (MTBF) 达 965.5K 小时(Telcordia SR-332)。

    应用案例和使用建议


    NPF-120 系列 LED 驱动器可广泛应用于多种场景,以下是一些具体的应用案例:
    1. LED 面板灯: 在商业建筑中用于室内照明,提供均匀且柔和的光线。
    2. LED 下照灯: 适用于超市、仓库等场所,提供精确的光线定位。
    3. LED 装饰灯: 在节日庆典和户外活动中提供美观的灯光效果。
    4. LED 灯带: 适用于轮廓照明和装饰性照明,如橱窗和展览馆。
    使用建议:
    - 在安装时确保良好的散热条件,特别是在高温环境下使用时,可以考虑额外的散热措施。
    - 根据具体的 LED 负载需求选择合适的输出电压和电流,以达到最佳的工作状态。
    - 定期检查电源输入端和输出端的连接情况,避免松动或损坏导致的安全隐患。

    兼容性和支持


    NPF-120 系列 LED 驱动器与其他标准电气组件具有良好的兼容性。制造商提供了详细的安装指南和技术支持服务,以便用户能够快速有效地完成安装和维护。建议用户访问官方网站获取最新资料和在线支持资源。

    常见问题与解决方案


    1. 问题: 驱动器在低输入电压下无法正常启动。
    - 解决方案: 检查输入电压是否在规定的范围内,并根据手册中的降额曲线调整负载。
    2. 问题: 输出电流不稳定。
    - 解决方案: 确认负载的连接是否牢固,必要时重新焊接或更换接线。
    3. 问题: 温度过高导致自动关机。
    - 解决方案: 检查散热系统是否正常工作,如有需要可增加散热片或风扇。

    总结和推荐


    综上所述,NPF-120 系列 LED 驱动器凭借其高效能、高可靠性和多样化的输出模式,成为 LED 照明系统的理想选择。无论是商用还是工业应用,该系列产品都能满足各种苛刻的使用要求。因此,强烈推荐在各类 LED 照明项目中采用 NPF-120 系列 LED 驱动器。

NPF-120-36参数

参数
电压-输出2 -
输出功率 122W
负载调节 -
最大输入电压 305V(AC)
电流-输出1 -
输出数量 1
电压-输出4 -
最小输入电压 90V(AC)
电压-输出3 -
电压-输出1 -
电流-输出2 -
长*宽*高 191mm*63mm*37.5mm
安装方式 导线安装,底座安装
应用等级 工业级
零件状态 在售
包装方式 盒装

NPF-120-36数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 NPF-120-36 NPF-120-36数据手册

NPF-120-36封装设计

查看详情并下载
Symbol
Footprint
3D Model
