首页  >  产品百科  >  HLN-60H-15A

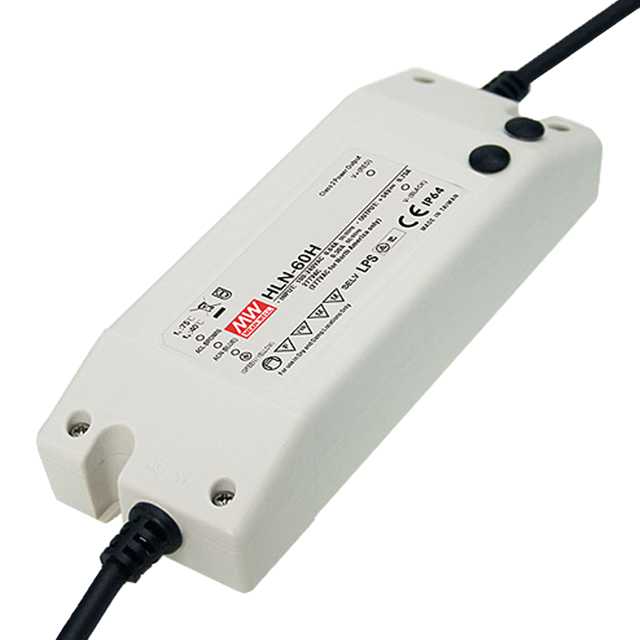

HLN-60H-15A

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 60W 1 90V(AC) 305V(AC) 4A 导线安装,底座安装 161mm*61.5mm*35mm
供应商型号: HLN-60H-15A
供应商: Master
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 HLN-60H-15A

HLN-60H-15A概述


    产品简介


    HLN-60H系列单输出开关电源是专为LED照明和其他需要高效率、稳定输出的应用而设计的。它具备多种电压输出选项(如15V、20V、24V、30V、36V、42V、48V),额定功率为60W。这款电源在各种负载条件下表现出色,可确保照明系统的可靠运行。通过内置的调光功能,HLN-60H可以实现精确的亮度控制,满足不同应用的需求。

    技术参数


    | 参数 | 规格 |

    | 输出电压范围 | 13.5 ~ 58V |
    | 额定电流 | 0.78 ~ 4A |
    | 输出功率 | 60W (特定型号可达62.4W) |
    | 最大输入电压 | 305VAC |
    | 输入频率范围 | 47 ~ 63Hz |
    | 功率因数 (典型值) | >0.92/277VAC, >0.95/230VAC, >0.98/115VAC |
    | 电流调整范围 | ±1.0% |
    | 纹波噪声 (最大) | 150mVp-p 到 300mVp-p |
    | 持续电流限制 | 自动恢复 |
    | 过温保护 | 自动关断后重新启动 |
    | 工作温度范围 | -40 ~ +50°C |
    | 存储温度湿度范围 | -40 ~ +80°C, 10 ~ 95%RH |

    产品特点和优势


    1. 高效率:最高可达到90.5%的工作效率,适用于对效率要求高的场合。
    2. 宽输入电压范围:可适应90VAC到305VAC的输入电压范围,广泛应用于全球不同电网环境。
    3. 宽输出电压范围:提供多个电压输出选项,满足不同LED灯具的需求。
    4. 过温、过流和短路保护:具备多重保护机制,确保在故障情况下的安全运行。
    5. 内置调光功能:通过内部调光电路,支持1~10V直流信号和PWM信号调光,灵活性强。

    应用案例和使用建议


    HLN-60H系列开关电源广泛应用于LED路灯、商业照明、景观照明等领域。在实际应用中,应注意以下几点:
    - 负载匹配:选择合适的输出电压和电流,以确保最佳性能。
    - 环境适应性:考虑到实际工作环境的温度和湿度条件,确保安装位置符合工作要求。
    - 安装建议:建议使用散热良好的安装方式,以提高系统的稳定性。

    兼容性和支持


    HLN-60H系列已获得多项认证,如EN55015、EN61000-3-2 Class C、EN61000-3-3、GB17743和GB17625.1等,确保了其在全球市场的合规性。此外,该产品还提供了全面的技术支持,包括安装指南、用户手册和在线技术支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开机无输出 | 检查输入电源是否正常,确认接线无误。 |
    | 纹波噪声大 | 确认负载是否匹配,检查电容器是否有损坏。 |
    | 调光功能不正常 | 确认调光信号是否正确连接,检查信号强度和频率。 |

    总结和推荐


    HLN-60H系列单输出开关电源是一款高性能、多功能的电源产品,适用于广泛的LED照明应用。其高效、稳定的性能使其成为市场上同类产品中的佼佼者。无论是从技术参数还是从实际应用效果来看,HLN-60H都表现出了极高的竞争力。因此,强烈推荐使用HLN-60H系列电源,以提升LED照明系统的整体性能和可靠性。

HLN-60H-15A参数

参数
最小输入电压 90V(AC)
电压-输出2 -
电压-输出3 -
负载调节 -
输出功率 60W
电流-输出1 4A
电流-输出2 -
电压-输出4 -
电压-输出1 -
输出数量 1
最大输入电压 305V(AC)
长*宽*高 161mm*61.5mm*35mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

HLN-60H-15A数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLN-60H-15A HLN-60H-15A数据手册

HLN-60H-15A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 50.646 ¥ 428.9716
10+ $ 45.6056 ¥ 379.1917
20+ $ 42.1244 ¥ 350.0617
50+ $ 41.9257 ¥ 343.3298
库存: 39
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 428.97
