ODLV-65-24

产品分类: LED驱动器
厂牌: MEAN WELL/台湾明纬
产品描述: 295V(AC) 87% Analog,PWM AC DC 转换器 58W 2.4A 1 180V(AC) 24V 底座安装 121mm*77mm*28.5mm
供应商型号: ODLV-65-24
供应商: Master
标准整包数: 1

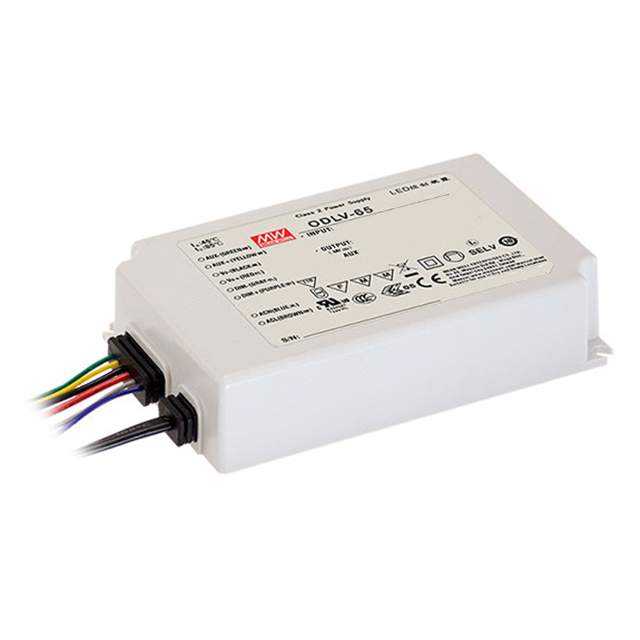

MEAN WELL/台湾明纬 LED驱动器 ODLV-65-24

ODLV-65-24概述

    65W PWM 输出 LED 驱动器:ODLV-65 系列技术手册解析

    1. 产品简介


    产品类型:65W PWM 输出 LED 驱动器
    主要功能:该驱动器主要用于 LED 照明系统中的电力供应,能够将交流电转换为直流电以驱动 LED。它还具备过流保护功能,并且支持两种调光模式:加法调光(0~10VDC)和脉宽调制(PWM)信号调光(频率范围为 300Hz~3KHz)。
    应用领域:适用于各种商业照明系统、室内及室外 LED 灯具、以及其他需要高效率、高稳定性的 LED 驱动场景。

    2. 技术参数


    | 参数 | ODLV-65-12 | ODLV-65-24 | ODLV-65-36 | ODLV-65-48 | ODLV-65-60 |
    |
    | 输出功率 | 50.4W | 57.6W | 64.8W | 64.8W | 64.8W |
    | 额定电压 | 12V | 24V | 36V | 48V | 60V |
    | 额定电流 | 4.2A | 2.4A | 1.8A | 1.35A | 1.08A |
    | 输入电压范围 | 180~295VAC | 180~295VAC | 180~295VAC | 180~295VAC | 180~295VAC |
    | 输出频率 | 1KHz (±20%) | 1KHz (±20%) | 1KHz (±20%) | 1KHz (±20%) | 1KHz (±20%) |
    | 效率 | 85% | 87% | 88% | 89% | 90% |
    | 功率因数 (PF) | >0.95/230VAC, >0.9/277VAC @全负载 | >0.95/230VAC, >0.9/277VAC @全负载 | >0.95/230VAC, >0.9/277VAC @全负载 | >0.95/230VAC, >0.9/277VAC @全负载 | >0.95/230VAC, >0.9/277VAC @全负载 |

    3. 产品特点和优势


    - 高效能:高达 90% 的工作效率,适合各类照明应用。
    - 多功能调光功能:支持 0~10VDC 加法调光及 300Hz~3KHz PWM 信号调光,满足不同场合的需求。
    - 多重保护机制:具备过流保护和短路关断功能,确保设备和使用者的安全。
    - 高可靠性:MTBF (平均无故障时间) 超过 398.7K 小时,保障长期稳定运行。
    - 兼容性强:通过多项国际安全标准认证,适用于多种标准电源电路。

    4. 应用案例和使用建议


    - 商业照明系统:适用于酒店、商场、办公室等需要灵活调光和高效能的场所。
    - 户外照明:因其 IP67 防护等级,适用于恶劣天气条件下的户外照明。
    - 使用建议:
    - 安装方向:建议垂直安装,以提高散热效果。
    - 负载管理:确保在全负载情况下总功率超过 45W,以确保调光效果。
    - 维护检查:定期检查线路连接情况,避免因接触不良导致的安全隐患。

    5. 兼容性和支持


    - 兼容性:ODLV-65 系列驱动器可与其他符合 EN55015 和 EN61000-3-2 标准的设备和系统无缝集成。
    - 技术支持:提供详细的安装手册和在线支持资源,确保用户能够顺利安装和使用。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法启动 | 检查输入电压是否符合要求,确保电源连接正常。 |
    | 调光不均匀 | 确保调光信号源输出稳定,确认连接线缆无松动。 |
    | 输出电流异常 | 检查负载电阻是否符合要求,确保设备工作在额定范围内。 |

    7. 总结和推荐


    总体而言,ODLV-65 系列 65W PWM 输出 LED 驱动器在功能、效率、安全性和兼容性方面表现优异,非常适合在商业照明和户外照明项目中使用。其多功能调光功能和多重保护机制进一步增强了其实用性和可靠性。因此,我们强烈推荐此产品给所有寻求高性能 LED 驱动解决方案的专业人士和公司。

ODLV-65-24参数

参数
输出电流 2.4A
调光方式 Analog,PWM
最大输入电压 295V(AC)
最小输入电压 180V(AC)
功率 58W
效率 87%
输出数量 1
最小输出电压 -
最大输出电压 24V
拓扑 AC DC 转换器
长*宽*高 121mm*77mm*28.5mm
安装方式 底座安装
应用等级 商用级
零件状态 在售

ODLV-65-24数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED驱动器 MEAN WELL/台湾明纬 ODLV-65-24 ODLV-65-24数据手册

ODLV-65-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 25.599 ¥ 216.8235
5+ $ 24.0236 ¥ 199.7463
10+ $ 23.7838 ¥ 197.7525
25+ $ 23.1292 ¥ 192.208
库存: 9
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 216.82
