ELG-100-C1400A-3Y

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 101W 1 100V(AC) 305V(AC) 175mm*63mm*35.5mm
供应商型号: SCE-ELG-100-C1400A-3Y
供应商: 海外现货
标准整包数: 1

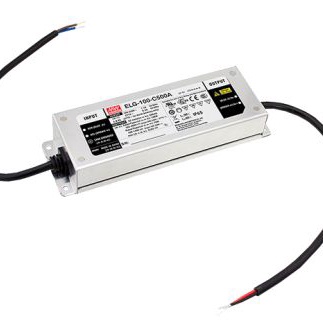

MEAN WELL/台湾明纬 开关电源 ELG-100-C1400A-3Y

ELG-100-C1400A-3Y概述

    产品概述:70~100W恒流模式LED驱动器ELG-100-C系列

    产品简介


    ELG-100-C系列是一种70~100瓦特的恒流模式LED驱动器,专为高效能LED照明设计。本系列产品适用于各种环境条件下的工业和商业应用,如街道照明、隧道照明及住宅照明等。其主要功能是在不同输入电压下提供稳定一致的输出电流,以确保LED灯具的长期稳定运行。

    技术参数


    ELG-100-C系列的关键技术参数如下:
    - 额定电流:350mA到1400mA(根据不同型号)
    - 额定功率:70W至100W
    - 输出电压范围:70~305VAC
    - 频率范围:47 ~ 63Hz
    - 功率因数:PF ≥ 0.92
    - 效率:高达92%
    - 最大电流波动:5%
    - 启动时间:<1000ms
    - 浪涌电流:最大500A
    - 保护特性:过压保护、短路保护、过温保护
    - 符合标准:EN55015, EN61000-3-2, EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020, KC KN15 KN61547, UL8750, CSA C22.2 No. 250.13-12, EN/AS/NZS 61347-1, EN/AS/NZS 61347-2-13
    - 工作温度范围:-40℃~+80℃
    - 存储温度范围:-40℃~+90℃
    - 湿度范围:20%~95% RH非冷凝

    产品特点和优势


    ELG-100-C系列拥有以下几个显著特点和优势:
    1. 高可靠性:在广泛的温度范围内提供了卓越的性能,确保长期稳定的工作。
    2. 高效率:高达92%的工作效率,减少了能量损失,节省运营成本。
    3. 宽电压输入范围:适应不同国家和地区电网电压的要求,提升了产品的通用性。
    4. 高功率因数:实现了高效的能源利用,减少了电力浪费。
    5. 多种调光方式:支持0~10VDC、10V PWM信号或电阻等多种调光方法,增强了产品的适用性。
    6. 智能控制功能:可通过用户定义的智能定时调光功能实现复杂的照明控制。

    应用案例和使用建议


    ELG-100-C系列已被广泛应用于多个领域,如街道照明、隧道照明、住宅照明等。以下是一些具体的应用场景及建议:
    - 街道照明:采用D02型配置,可以根据需要调整亮度,提高节能效果。
    - 隧道照明:采用D03型配置,可以实现从低亮度到高亮度的平滑过渡,提供更舒适的视觉体验。
    - 住宅照明:采用D01型配置,可以在不同的时间段自动调节照明亮度,满足不同时间段的需求。

    兼容性和支持


    ELG-100-C系列的设计充分考虑了与其他电子元器件和设备的兼容性,能够与现有的LED灯具系统无缝对接。制造商提供了全面的技术支持,包括安装指导、故障排查等,帮助客户更好地理解和使用产品。

    常见问题与解决方案


    以下是一些用户可能遇到的常见问题及其解决方案:
    - Q:在启动时为什么会有电流波动?
    A:这是正常现象,可以通过增加外部滤波器来减少波动。
    - Q:如何正确连接调光信号?
    A:请遵循产品手册中的接线指南,确保信号线路正确无误。
    - Q:长时间使用后温度上升是否会影响使用寿命?
    A:是的,应保持在工作温度范围内使用,否则可能缩短寿命。可以通过良好的散热措施来延长使用寿命。

    总结和推荐


    ELG-100-C系列LED驱动器以其卓越的性能、广泛的适用范围和简便的操作得到了市场的高度认可。无论是对于工业还是商业用途,它都是一个非常值得信赖的选择。强烈推荐给那些需要稳定可靠、高效节能的LED照明系统的客户。

ELG-100-C1400A-3Y参数

参数
最大输入电压 305V(AC)
电压-输出1 -
输出数量 1
最小输入电压 100V(AC)
电流-输出2 -
输出功率 101W
电流-输出1 -
电压-输出4 -
负载调节 -
电压-输出3 -
电压-输出2 -
长*宽*高 175mm*63mm*35.5mm
零件状态 在售
包装方式 盒装

ELG-100-C1400A-3Y数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 ELG-100-C1400A-3Y ELG-100-C1400A-3Y数据手册

ELG-100-C1400A-3Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
