LDD-300HS

产品分类: LED驱动器
厂牌: MEAN WELL/台湾明纬
产品描述: 56V 96% PWM Buck 300mA 1 2V 9V 2V~52V 贴片安装 31.8mm*20.3mm*11.4mm
供应商型号: 1866-5282-ND
供应商: Digi-Key
标准整包数: 1

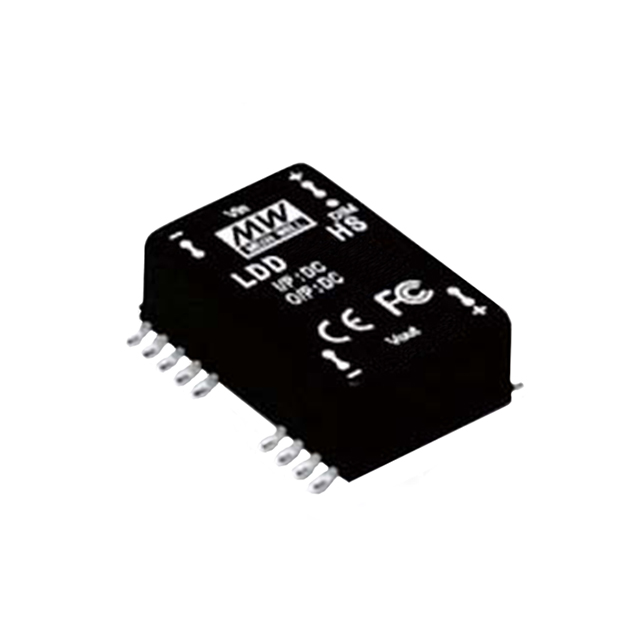

MEAN WELL/台湾明纬 LED驱动器 LDD-300HS

LDD-300HS概述

    LDD-H系列直流降压恒流LED驱动器技术手册

    产品简介


    LDD-H系列是直流降压恒流LED驱动器,主要用于提供稳定的电流以驱动各种类型的LED灯具。本系列产品具有高效率、宽电压输入范围和良好的稳定性等特点,适用于商业照明、工业照明及户外照明等多个领域。根据型号的不同,输出电流范围从300mA到1500mA不等,能够满足不同场景下的需求。

    技术参数


    | 参数 | 值 |

    | 输出电流 | 300mA ~ 1500mA |
    | 输入电压范围 | 2~56VDC |
    | 输出电压范围 | 2~46VDC |
    | 电流精度 | ±3% @ 24VDC;±4% @ 48VDC |
    | 工作温度范围 | -40℃ ~ +85℃ |
    | 存储温度、湿度范围 | -55℃ ~ +125℃,10%~95%RH |
    | 振动测试 | 10~500Hz,2G,每轴10分钟 |
    | MTBF | 最小1000小时 |
    | 尺寸(公制) | 31.8 20.3 12.2mm |
    | 重量 | 15.6g |

    产品特点和优势


    LDD-H系列具备以下几个显著特点和优势:
    1. 高效率:最高效率可达97%,确保能源利用率最大化。
    2. 宽电压范围:输入电压范围宽泛,适应不同的电源环境。
    3. 高精度:电流精度控制在±3%以内,保证了LED的稳定运行。
    4. 良好的热管理:最大结温为150℃,确保长时间稳定运行。
    5. 防护措施完善:具备过温保护、短路保护等功能,增强了产品的可靠性。

    应用案例和使用建议


    - 商业照明:广泛应用于商场、酒店、写字楼等室内照明。
    - 工业照明:适合用于工厂、仓库等大型室内照明。
    - 户外照明:适用于街道、公园、广场等户外场所的照明。

    使用建议:
    1. 散热设计:在高温环境下,建议增加额外的散热措施,如散热片或散热风扇。
    2. 电路布局:尽量减少导线长度,避免不必要的信号干扰。
    3. 外部电容:外部电容的选择需考虑负载电容的最大值,以保持系统稳定。

    兼容性和支持


    LDD-H系列可与其他标准电子元件良好兼容,适用于多种灯具和控制系统。制造商提供详尽的技术支持和售后服务,包括安装指导、故障排查和维修服务。

    常见问题与解决方案


    1. 问题:LED灯亮度不足
    - 解决方法:检查输入电压是否符合要求,调整PWM信号。
    2. 问题:LED灯闪烁
    - 解决方法:检查输入电容是否损坏,更换合适规格的电容。
    3. 问题:过热
    - 解决方法:检查散热装置是否正常工作,确保良好的散热环境。

    总结和推荐


    综上所述,LDD-H系列直流降压恒流LED驱动器凭借其高效、高精度和高可靠性的特点,在众多LED驱动器产品中脱颖而出。无论是从技术参数还是应用性能来看,它都是一款非常值得推荐的产品。建议在选择LED驱动器时优先考虑此系列,以确保照明系统的稳定运行。

LDD-300HS参数

参数
最小输出电压 2V
调光方式 PWM
效率 96%
最大输入电压 56V
最小输入电压 9V
输出电流 300mA
拓扑 Buck
最大输出电压 2V~52V
输出数量 1
功率 -
长*宽*高 31.8mm*20.3mm*11.4mm
安装方式 贴片安装
应用等级 商用级
零件状态 新设计不推荐
包装方式 管装

LDD-300HS数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED驱动器 MEAN WELL/台湾明纬 LDD-300HS LDD-300HS数据手册

LDD-300HS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.4092 ¥ 104.8577
5+ $ 11.5171 ¥ 97.3197
库存: 7
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 104.85
直接购买
加入购物车
