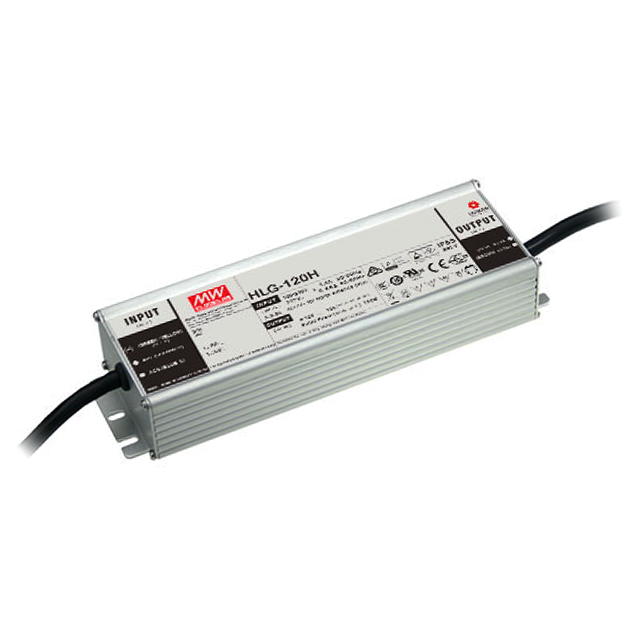

HLG-120H-30B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 120W 1 90V(AC) 305V(AC) 4A 导线安装,底座安装 196mm*68mm*38.8mm
供应商型号: TW-HLG-120H-30B
供应商: 国内现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 HLG-120H-30B

HLG-120H-30B概述

    HLG-120H系列120W恒压+恒流LED驱动器

    产品简介


    HLG-120H系列是一款高性能的120W恒压(CV)和恒流(CC)LED驱动器。该驱动器能够满足各种工业和商业照明应用的需求,尤其适用于需要精确控制输出电流和电压的应用场合。HLG-120H系列提供多种电压和电流输出选项,以适应不同的LED负载需求。此外,它还具备多种保护机制,确保长期稳定可靠的工作。

    技术参数


    - 输入电压范围: 90-305VAC,50/60Hz
    - 输出电压范围: 12V至54V
    - 最大输出电流: 最大可达10A
    - 额定功率: 120W
    - 效率: 最高达93.5%
    - 工作温度范围: -40°C至+80°C
    - 湿度范围: 工作环境:20%至95%RH;存储环境:-40°C至+80°C,10%至95%RH
    - 防护等级: IP65/IP67
    - 保护功能: 短路保护、过温保护、过载保护
    - 其他特性: 风扇设计,金属外壳,可调光控制

    产品特点和优势


    1. 高效率: 达到93.5%,是同类产品中的佼佼者。
    2. 宽电压范围: 输入电压90-305VAC,适合全球范围内的电力系统。
    3. 多功能调光: 支持多种调光方法,如通过1-10VDC信号或PWM信号进行调光。
    4. 坚固耐用: IP65/IP67防护等级,适用于各种恶劣环境,包括室内和室外。
    5. 低谐波失真: 谐波失真低于20%,满足EN55015、EN55032 Class B等国际标准。

    应用案例和使用建议


    - 应用案例: HLG-120H系列被广泛应用于大型商场、工厂、道路照明、户外广告牌等领域。
    - 使用建议: 在使用HLG-120H系列时,建议先根据实际应用场景选择合适的输出电压和电流型号。同时,应确保驱动器的散热良好,避免过热导致的性能下降或故障。

    兼容性和支持


    - 兼容性: HLG-120H系列支持多种调光方法和保护机制,与其他品牌和型号的LED灯具具有良好的兼容性。
    - 支持: 制造商提供全面的技术支持和售后服务,包括安装手册、维护指南和技术文档。

    常见问题与解决方案


    1. 问题: 驱动器无法启动。
    - 解决方案: 检查输入电压是否在正常范围内,确认连接是否正确。
    2. 问题: 输出电流不稳定。
    - 解决方案: 确认负载是否匹配,调整负载以适应驱动器的输出范围。
    3. 问题: 过热保护触发。
    - 解决方案: 检查散热情况,确保驱动器周围有足够的空间以便空气流通。

    总结和推荐


    HLG-120H系列120W恒压+恒流LED驱动器凭借其高效率、宽电压范围、坚固耐用等特点,在各种复杂环境下均能表现出色。它不仅能满足各种LED照明系统的控制需求,还能提供可靠的保护机制。因此,我们强烈推荐HLG-120H系列用于需要高性能和高可靠性的LED照明项目。

HLG-120H-30B参数

参数
输出数量 1
负载调节 -
电压-输出3 -
最小输入电压 90V(AC)
输出功率 120W
电压-输出1 -
最大输入电压 305V(AC)
电压-输出4 -
电流-输出1 4A
电压-输出2 -
电流-输出2 -
长*宽*高 196mm*68mm*38.8mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HLG-120H-30B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLG-120H-30B HLG-120H-30B数据手册

HLG-120H-30B封装设计

查看详情并下载
Symbol
Footprint
3D Model
